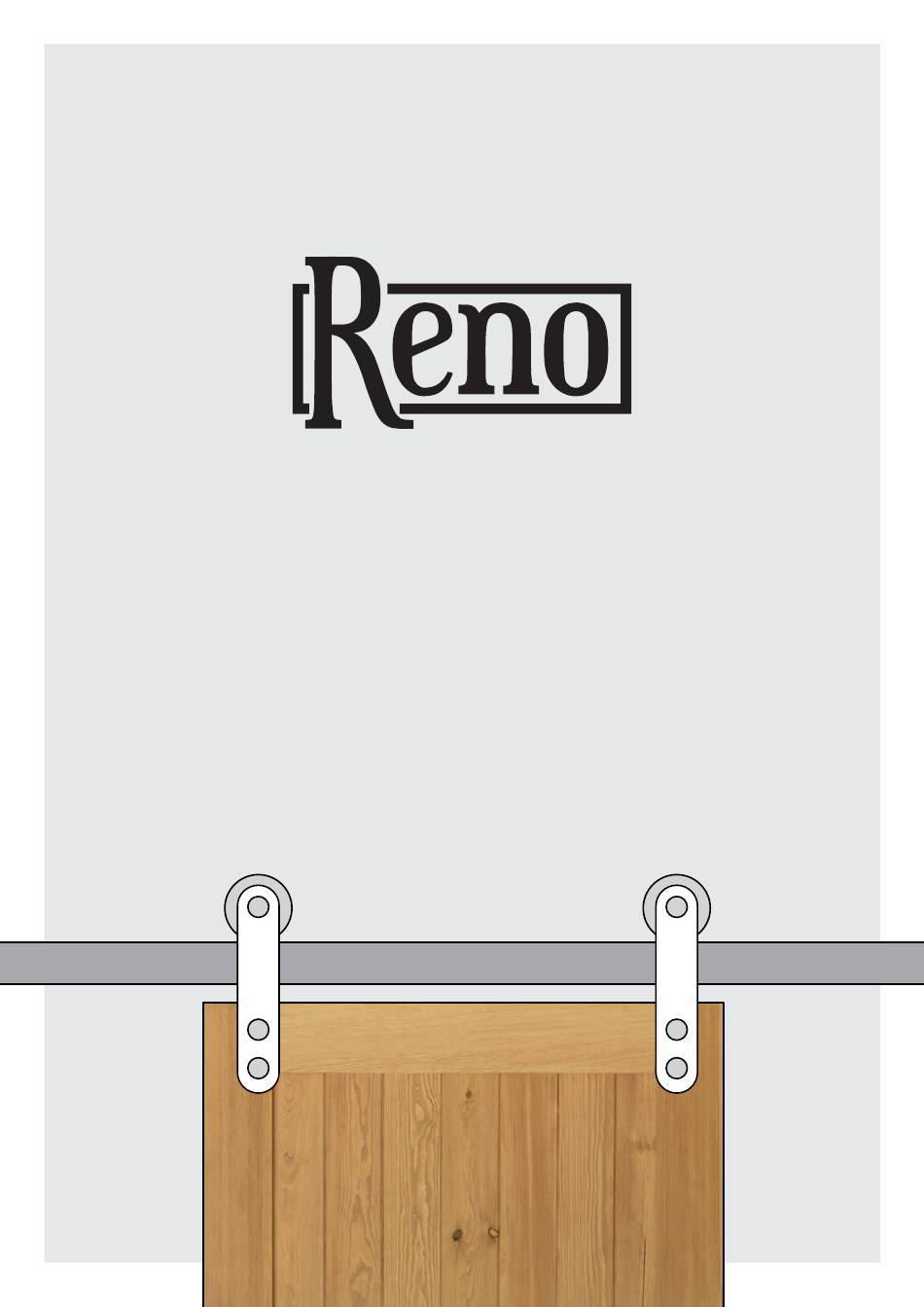

- Seite 1 MONTAGEANLEITUNG Smart Simple...
- Seite 2 WICHTIGE MONTAGEHINWEISE Für Smart-Systeme für einflügelige und zweiflügelige Tür Alle Reno-Schiebesysteme dürfen nur an die Konstruktionen oder Wände angebracht werden, bei denen man mit Schrauben mit 6 cm Länge gearbeitet werden kann. Die Wand oder Konstruktion muss so ausgelegt sein, dass sie das für das System vorgegebenes Gewicht tragt.
- Seite 3 2 x Aufhänger 1x Bodenführung T 1 x Soft-Close-Set 2 x Stopper 2 x Anti-Sprung 1x Bodenführung U (optional) * Die Anzahl der Schrauben/Hülsen/Verbinder/Einstellplatten/Schienenteile hängt von der Schienenlänge ab RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de...
- Seite 4 Platzieren Sie den Verbinder an der Vorderseite der Basisteile der Führungsschiene und befestigen Sie ihn dann mit den im Kit enthaltenen Schrauben. Verbinden Sie auf diese Weise alle Basisteile der Schiene. Vorderseite RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de...
- Seite 5 MARKIEREN SIE DIE BEFESTIGUS- MARKIEREN SIE DIE BEFESTIGUNS- PUNKTE - EINFLÜGELIGE TÜR PUNKTE - ZWEIFLÜGELIGE TÜR 1/2 Länge der 1/2 Länge der Führungsschiene Führungsschiene 2,5 cm 1/2 Breite der Türöffnung TÜRÖFFNUNG TÜRÖFFNUNG RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de...
- Seite 6 Bohren Sie ein Loch in die Wand und montieren Sie dann lose ein Ende der Führungsschiene. TÜRÖFFNUNG unten BEFESTIGEN SIE DAS ENDE DER FÜHRUNGSSCHIENE AM ERSTEN BEFESTIGUNGSPUNKT Ø12 Schraube Distanzhülse Dübel Einstellplatte Führungsschiene RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de...
- Seite 7 Führungsschiene eine horizontale Linie bildet. Lokalisieren Sie dann die mittleren Befestigungspunkte und bohren Sie mit einem Bohrer durch das Loch in der Schiene Löcher in die Wand. Ø12 TÜRÖFFNUNG Führungsschiene RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de...
- Seite 8 INSTALLIEREN SIE ALLE FÜHRUNGSSCHIENEN BEFESTIGUNGSPUNKTE Bringen Sie die Führungsschiene wieder in eine horizontale Position und befestigen Sie zuerst die Endpunkte der Schiene und dann die Mittelpunkte lose. Schraube Distanzhülse Dübel Einstellplatte Führungsschiene RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de...
- Seite 9 MONTIEREN SIE DIE FÜHRUNGSSCHIENEN DECKEL Nachdem Sie den Basisteil der Führungsschiene installiert und die Höhe angepasst haben, installieren Sie die Deckel, indem Sie sie in den Basisteil einrasten lassen. RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de...
- Seite 10 * 4 cm für schmale Türen (Breite ≤ 60 cm) 4 cm 4 cm TÜR 9 cm 9 cm BOHREN SIE DIE LÖCHER MONTIEREN SIE DIE AUFHÄNGERV Ø10 Mutter Mutter Vorderseite Rückseite Vorderseite Rückseite RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de...
- Seite 11 Aufhänger parallel zur vertikalen Kante der Tür ausgerichtet sind Tür und ziehen Sie die Schrauben fest. Hängen Sie die Tür auf und prüfen Sie, ob die Türen vollständig zusammenpassen. RENO Sp. z o. o. | Warschau, Polen p 10 support@renotueren.de | www.renotueren.de...
- Seite 12 Führungsschiene gleitet, an der die Basisteile miteinander verbunden sind. Entfernen Sie ggf. die Tür und die Schienenabdeckung. Lösen Sie die Schrauben leicht und gleichen Sie anschließend eventuelle Unebenheiten mit den Einstellplatten aus. RENO Sp. z o. o. | Warschau, Polen p 11 support@renotueren.de | www.renotueren.de...
- Seite 13 Aufhänger. Schrauben Sie sie an der dafür vorgesehenen Stelle fest. Anti-Sprung haben mehrere Funktionen: Sie schützen Anti-Sprunge die Tür vor dem Herausfallen aus der Führungsschiene, dienen als Stopper und als Soft-Close-Auslöser. Vorderseite RENO Sp. z o. o. | Warschau, Polen p 12 support@renotueren.de | www.renotueren.de...
- Seite 14 Wenn Sie die Schraube zu fest anziehen, kann sich der Mechanismus nicht bis zum Ende des Soft-Close-Körpers bewegen. Dadurch wird es schwierig, die Tür vollständig zu öffnen/schließen. RENO Sp. z o. o. | Warschau, Polen p 13 support@renotueren.de | www.renotueren.de...
- Seite 15 Montieren Sie die Bodenführung in der Nähe der Kante der Türöffnung (ca. 0-1 cm von der Kante entfernt), sodass die Bodenführung bei vollständig geöffneter oder geschlossener Tür immer in einer Linie mit der Tür steht. RENO Sp. z o. o. | Warschau, Polen p 14 support@renotueren.de | www.renotueren.de...
- Seite 16 RENO Sp. z o. o. Warschau, Polen support@renotueren.de www.renotueren.de...
