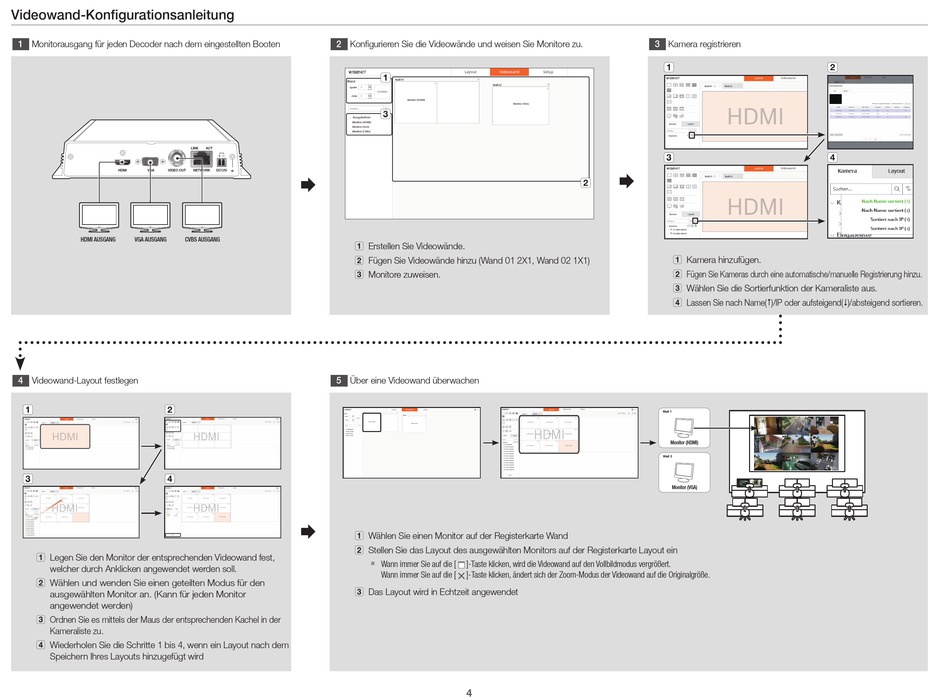

Videowand-konfigurationsanleitung
1
Monitorausgang für jeden Decoder nach dem eingestellten Booten
LINK
HDMI
VGA
VIDEO OUT
HDMI AUSGANG
VGA AUSGANG
CVBS AUSGANG
4
Videowand-Layout festlegen
a
b
c
d
a Legen Sie den Monitor der entsprechenden Videowand fest,
welcher durch Anklicken angewendet werden soll.
b Wählen und wenden Sie einen geteilten Modus für den
ausgewählten Monitor an. (Kann für jeden Monitor
angewendet werden)
c Ordnen Sie es mittels der Maus der entsprechenden Kachel in der
Kameraliste zu.
d Wiederholen Sie die Schritte 1 bis 4, wenn ein Layout nach dem
Speichern Ihres Layouts hinzugefügt wird
2
Konfigurieren Sie die Videowände und weisen Sie Monitore zu.
ACT
NETWORK
DC12V
a Erstellen Sie Videowände.
b Fügen Sie Videowände hinzu (Wand 01 2X1, Wand 02 1X1)
c Monitore zuweisen.
5
Über eine Videowand überwachen
a Wählen Sie einen Monitor auf der Registerkarte Wand
b Stellen Sie das Layout des ausgewählten Monitors auf der Registerkarte Layout ein
`
c Das Layout wird in Echtzeit angewendet
a
c
Wann immer Sie auf die [
]-Taste klicken, wird die Videowand auf den Vollbildmodus vergrößert.
Wann immer Sie auf die [
]-Taste klicken, ändert sich der Zoom-Modus der Videowand auf die Originalgröße.
4
3
Kamera registrieren
a
c
b
a Kamera hinzufügen.
b Fügen Sie Kameras durch eine automatische/manuelle Registrierung hinzu.
c Wählen Sie die Sortierfunktion der Kameraliste aus.
d Lassen Sie nach Name()/IP oder aufsteigend()/absteigend sortieren.
Wall 1
Wall 2
Monitor (HDMI)
Wall 1
Wall 2
Monitor (VGA)
b
d
