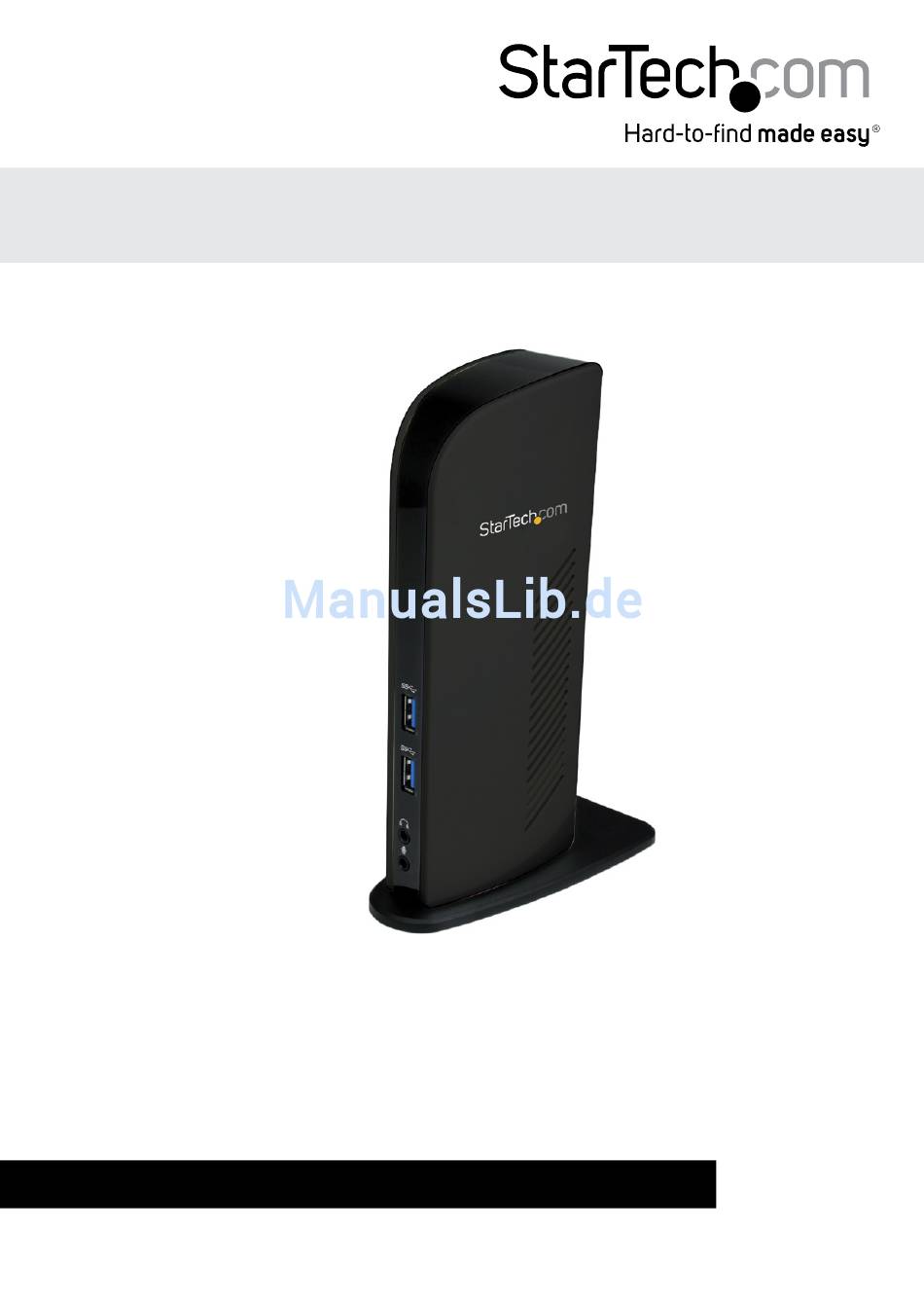

Universelle USB 3.0-Laptop-Dockingstation
mit Video, Audio und Ethernet
USB3SDOCKD
USB3SDOCKHD
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Sie finden die aktuellsten Informationen unter: www.startech.com
Überarbeitung des Handbuchs: 10/20/2017
*Das eigentliche Produkt kann
von den Fotos abweichen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für StarTech.com USB3SDOCKD
Inhaltszusammenfassung für StarTech.com USB3SDOCKD
- Seite 1 DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com Sie finden die aktuellsten Informationen unter: www.startech.com Überarbeitung des Handbuchs: 10/20/2017...
-
Seite 2: Fcc-Konformitätserklärung
Namen und/oder Symbole von Drittanbietern verweisen, die nicht mit StarTech.com in Zusammenhang stehen. Diese Verweise dienen lediglich der Illustration und sind keine Empfehlung für ein Produkt oder eine Dienstleistung durch StarTech.com und keine Empfehlung des/der Produkts/Produkte, auf das/die sich dieses Handbuch bezieht, durch das entsprechende Drittanbieterunternehmen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ....................1 Inhalt des Pakets ............................1 Systemanforderungen ..........................1 Vorderansicht ............................. 2 Rückansicht ..............................2 Installation ....................3 Windows XP/Vista/7 ..........................3 Anwendung .....................4 Anzeigemodi .............................. 4 Anzeigemodus „Erweitern“ (STANDARD) ....................4 Optionen „Erweitern auf“ ..........................4 Anzeigemodus „Spiegeln“ ..........................5 Anzeigemodus „Als Hauptmonitor festlegen“..................5 Anzeigemodus „Aus“............................5 Bildschirmauflösung ............................5 Bildschirmdrehung ............................6... -
Seite 4: Einleitung
Einleitung Die universelle USB 3.0 Laptop-Dockingstation mit Video, Audio und Ethernet fügt über ein einziges Gerät und über einen einzigen SuperSpeed USB 3.0-Anschluss einen externen DVI-Ausgang (und HDMI® für USB3SDOCKHD), Kopfhörer/ Mikrofonanschlüsse, Gigabit Ethernet und weitere USB 3.0- und USB 2.0-Ports hinzu. Mit einem DVI-Monitorausgang (und HDMI für USB3SDOCKHD), der zum Erweitern oder Spiegeln Ihres Haupt-Computerdesktops mit Videoauflösungen von bis zu 2048 x 1152 verwendet werden kann. -
Seite 5: Vorderansicht
Vorderansicht Ein-/Aus-LED USB-Hub-Link-LED USB 3.0 Hub Rückansicht 3,5 mm Kopfhöreranschluss 3,5 mm Mikrofonanschluss USB 2.0 Hub RJ45 Ethernet-Anschluss DVI-I-Anschluss (Ausgang) HDMI-Anschluss (Ausgang, nur USB3SDOCKHD) USB 3.0 Typ B-Anschluss (Host) DC-Stromanschluss Anleitung... -
Seite 6: Installation
Installation Windows XP/Vista/7 1. Schließen Sie den mitgelieferten Netzadapter an einen AC-Stromanschluss und die USB-Dockingstation an. 2. Legen Sie die mitgelieferte Treiber-CD in das CD/DVD-Laufwerk des Computers ein. 3. Autorun sollte die Option zum Durchsuchen der Dateien auf der CD ermöglichen oder die CD automatisch öffnen. -
Seite 7: Anwendung
Anwendung Die Konfiguration des Bildes, das vom an die USB 3.0-Dockingstation angeschlossenen Monitor angezeigt wird, kann auf zweierlei Weise erfolgen: 1. Zugriff auf die Windows-Anzeigeeinstellungen • Windows XP: Klicken Sie mit der rechten Maustaste auf einen leeren Bereich des Desktops, wählen Sie Eigenschaften aus, und klicken Sie dann auf die Registerkarte Einstellungen: • Windows Vista: Klicken Sie mit der rechten Maustaste auf einen leeren Bereich des Desktops, wählen Sie Anpassen aus, und klicken Sie dann auf die Option... -
Seite 8: Anzeigemodus „Spiegeln
Zusätzlicher Bildschirm Oben Rechts Links Primärer Bildschirm Unten Zusätzlicher Bildschirm Zusätzlicher Bildschirm Zusätzlicher Bildschirm Anzeigemodus „Spiegeln“ In diesem Modus kann derselbe Inhalt von der integrierten Anzeige für die Ausgabe an der USB 3.0-Dockingstation dupliziert (gespiegelt) werden. Die Einstellung der Bildschirmauflösung am Videoausgang der USB 3.0-Dockingstation entspricht der Auflösung des integrierten Displays. -
Seite 9: Bildschirmdrehung
Bildschirmdrehung 4 Optionen stehen zur Verfügung: 0°(Normal), 90° (Links), 180° (Kopfstehend), 270° (Rechts) bei Verwendung mit den Anzeigemodi „Erweitert“ oder „Primär“. Diese Funktion ist nützlich für einige Geräte mit drehbaren Displays. Normal Kopfstehend Rechts gedreht Links gedreht Notebookmonitor Aus Macht den Monitor der USB-Dockingstation zum Hauptdisplay und schaltet den Bildschirm des Laptops aus. -
Seite 10: Unterstützte Videoauflösungen
Unterstützte Videoauflösungen Auflösung Aktualisierungsrate 640 x 480 60/72/75/85 Hz 800 x 600 56/60/72/75/85 Hz 1024 x 768 60/70/75/85 Hz 1280 x 720 60 Hz 1280 x 768 60/75/85 Hz 1280 x 800 60 Hz 1280 x 1024 60/75 Hz 1366 x 768 60 Hz 1400 x 1050 60/75/85 Hz... -
Seite 11: Technische Angaben
Technische Angaben USB3SDOCKD USB3SDOCKHD Host-Schnittstelle USB 3.0 DisplayLink DL-3700 DisplayLink DL-3900 VLI VL810 VLI VL810 Chipsatz Terminus FE1.1 Terminus FE1.1 Realtek RTL8211E Realtek RTL8211E 2 x USB 3.0 Typ A-Buchse 2 x USB 3.0 Typ A-Buchse 4 x USB 2.0 Typ A-Buchse 4 x USB 2.0 Typ A-Buchse... - Seite 12 Technische Angaben – Forts. Betriebstemperatur 10°C ~ 40°C (50°F ~ 104°F) Lagertemperatur -10°C ~ 80°C (14°F ~ 176°F) Maße 195,7 mm x 77,0 mm x 126,3 mm Gewicht 364 g Kompatible Windows® 8/8.1 (32/64 Bit), 7 (32/64), Vista (32/64), Betriebssysteme XP SP3 (32), Mac OS®...
-
Seite 13: Technische Unterstützung
Beschädigungen durch Missbrauch, unsachgemäßen Gebrauch, Änderung oder normalen Verschleiß. Haftungsbeschränkung In keinem Fall übersteigt die Haftung von StarTech.com Ltd. und StarTech.com USA LLP (oder ihrer Mitarbeiter, Führungskräfte oder Auftragnehmer) für Schäden (ob direkt oder indirekt, besonders, Strafschäden, zufällig, mittelbar oder anderweitig), entgangene Gewinne, entgangene Geschäfte oder finanzielle Verluste aus oder bezüglich der... - Seite 14 Hard-to-find made easy. Bei StarTech.com ist das kein Slogan. Es ist ein Versprechen. StarTech.com ist Ihre Bezugsquelle für jede Anschlussmöglichkeit, die Sie brauchen. Von der neuesten Technologie bis hin zu älteren Produkten — und all die Teile, die alt und neu miteinander verbinden — wir können Ihnen helfen, die Teile zu finden, die Ihre Technologielösungen verbinden.
