FAST EnergyCam / EnergyCam 2.0
Inhaltsverzeichnis
1.
KURZANLEITUNG ................................................................................................................ 2
2.
ENERGYCAM / ENERGYCAM 2.0 .......................................................................................... 3
Produktversionen .............................................................................................................................................. 3
Einschalten ......................................................................................................................................................... 3
Gerätemenü des Tasters .................................................................................................................................... 3
EnergyCam auf einem Zähler installieren ........................................................................................................... 7
EnergyCam 2.0 auf einem Zähler installieren ................................................................................................... 11
Fehler ............................................................................................................................................................... 14
3.
PC SOFTWARE .................................................................................................................. 15
Installation ....................................................................................................................................................... 15
ECWin .............................................................................................................................................................. 17
EnergyCam Software updaten .......................................................................................................................... 19
EnergyCam konfigurieren ................................................................................................................................. 20
EnergyCam mit ECWin installieren ................................................................................................................... 29
Data Logger ...................................................................................................................................................... 29
ECCollectorWin ................................................................................................................................................ 31
4.
ENERGYCAM ALS SENSOR ZU EINEM WM-BUS SETUP HINZUFÜGEN .................................. 34
Einen Sensor manuell hinzufügen .................................................................................................................... 34
Einen Sensor automatisch hinzufügen .............................................................................................................. 34
Einen Sensor, der nicht am PC angeschlossen ist, hinzufügen .......................................................................... 35
5.
WEITERFÜHRENDE DOKUMENTE ...................................................................................... 36
Broschüren und Dokumentation ...................................................................................................................... 36
Protokollbeschreibungen: ................................................................................................................................ 36
6.
VERSIONEN ...................................................................................................................... 37
FAST_EnergyCam_Handbuch.docx | v1.30 | 8. Dezember 2016
Handbuch
Seite 1 / 37
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Fast Forward EnergyCam
-
Seite 1: Inhaltsverzeichnis
EnergyCam mit ECWin installieren ........................29 Data Logger ..............................29 ECCollectorWin ..............................31 ENERGYCAM ALS SENSOR ZU EINEM WM-BUS SETUP HINZUFÜGEN ........34 Einen Sensor manuell hinzufügen ........................34 Einen Sensor automatisch hinzufügen ......................34 Einen Sensor, der nicht am PC angeschlossen ist, hinzufügen ................35 WEITERFÜHRENDE DOKUMENTE .................. -
Seite 2: Kurzanleitung
Eigentum Ihrer rechtmäßigen Eigentümer und gesetzlich geschützt. Konformitätserklärung FAST FORWARD erklärt hiermit, dass die FAST EnergyCam Produkte sich in Übereinstimmung mit den Anforderungen und Vorschriften der Richtlinie 1999/5/EG befinden. Die vollständige Konformitätserklärung finden Sie unter http://www.fastforward.ag/download. 1. Kurzanleitung EnergyCam mit ECWin konfigurieren EnergyCam in Netzwerk integrieren EnergyCam auf Zähler installieren... -
Seite 3: A) Produktversionen

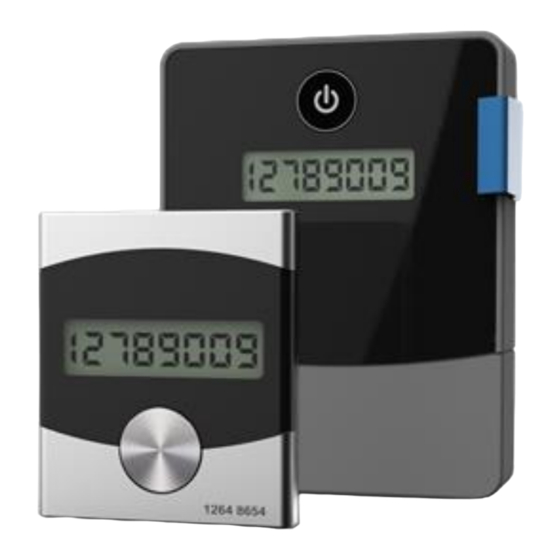

EnergyCam (vorne), EnergyCam 2.0 (hinten) b) Einschalten Verbinden Sie EnergyCam mit einem PC / einer Stromversorgung oder setzen Sie die Batterie ein. Während der Initialisierung sind auf dem EnergyCam Display die Buchstaben „EC“ zu sehen. c) Gerätemenü des Tasters EnergyCam kann über den Taster bedient werden. - Seite 4 2 Sekunden wM-Bus --MBus-- z.B. S2 / T2 / wM-Bus Installation mit Installation 22048063 Cable Standarddaten (M-Bus ID) 3 Sekunden EnergyCam -INST-BW --V2.00-- B (Build#) Wenn erfolgreich - installieren Normaler -INST-WB Betriebsmodus 4 + 1 Sek Reboot --Reset- -- EC -- Neustart des Geräts /...
- Seite 5 INST-WB (Font Weiß auf Schwarz), V2.00, Build-Nummer 11717. (4 Sek; PAUSE; 1 Sek) EnergyCam wird neu gestartet Um EnergyCam von einem Zähler zu deinstallieren und weiter Ablesung zu verhindern : (5 Sek) Info Das Gerät zeigt folgende Infosequenz. Jede Detailinformation wird für 5 Sekunden angezeigt, wobei durch eine Betätigung des Tasters zur nächsten Detailinformation gesprungen wird.
- Seite 6 870 650 12 Qualität der letzten Qualität der OCR Analyse Ablesung (000 000 wenn EnergyCam noch nicht installiert ist) 13 Systeminfo Systeminfo (5 Sek; PAUSE; 1 Sek) Die seriellen Einstellungen des Gerätes auf Modbus Standard zurücksetzen Um das serielle Protokoll auf Modbus mit 115200 Baud und Slaveadresse 1 zurückzusetzen ist folgende Sequenz notwendig: FAST_EnergyCam_Handbuch.docx | v1.30 | 8.
-
Seite 7: Energycam Auf Einem Zähler Installieren
Säubern Sie das Fenster des Zählers mit dem beiliegenden Reinigungstuch. Dadurch wird eine optimale Haftkraft des Klebepads erzielt. Schutzfolie abziehen Ziehen Sie die Schutzfolie des Klebepads auf der EnergyCam Rückseite ab. Achtung: Das Klebepad haftet jetzt auf allen glatten Oberflächen. - Seite 8 Halten Sie EnergyCam mittig knapp unterhalb des Zählwerks gegen das Zählerfenster. LED-Pfeile helfen bei der exakten Positionierung über dem Zählwerk. Schieben Sie das Gerät langsam in Pfeilrichtung. Die Schaumstoffgleiter verhindern ein vorzeitiges Festkleben. Tipp: EnergyCam kann bei ungünstig positioniertem Zählwerk auch oberhalb des Zählwerks (über Kopf) installiert...
- Seite 9 Markierung. Die Position ist OK Vergleichen des angezeigten Zähler- stands mit dem Wert des Zählers Um EnergyCam auf Gas-, Wasser- oder Ölzählern zu installieren sind spezielle Adapter erhältlich. FAST_EnergyCam_Handbuch.docx | v1.30 | 8. Dezember 2016 Seite 9 / 37...
- Seite 10 Sobald die richtige Position auf dem Zähler erreicht ist, erscheint der Zählerstand auf dem EnergyCam Display. EnergyCam nimmt nun in kurzen Abständen mehrere Bilder des Zählwerks auf. Kontrollieren Sie in dieser Zeit, dass nur die grüne LED bei jeder Aufnahme leuchtet und der angezeigte Zählerstand mit dem Wert des Zählers übereinstimmt.
-
Seite 11: Energycam 2.0 Auf Einem Zähler Installieren
Schwenkbarer Befestigungsbügel mit blauem Clip Fach für integrierte Interfaces bzw. Batterie EnergyCam 2.0 Installation auf dem Zähler in fünf einfachen Schritten Schritt 1: Säubern Sie das Fenster des Zählers mit dem bei- liegenden Reinigungstuch. Dadurch wird eine optimale Haftkraft des Klebepads erzielt. - Seite 12 Clip Befestigungsbügels sollte etwa 2-3mm neben der äußersten Ziffer und auf halber Ziffernhöhe liegen. Positionierung des Befestigungsbügels Tipp: EnergyCam kann ungünstig positioniertem Zählwerk auch oberhalb des Zählwerks (über Kopf) montiert werden. Montage oberhalb des Zählwerks Schritt 4: Neigen Sie den Befestigungsbügel langsam zum Zähler ab, so dass er parallel zum Zählwerk liegt.
- Seite 13 Sie, angezeigte Zählerstand mit dem Wert des Zählers übereinstimmt sobald die grüne LED unterhalb des Displays leuchtet. Inbetriebnahme Fertig! EnergyCam 2.0 ist nun auf dem Zähler installiert. Bedeutung Aktion Es wurden keine Ziffern gefunden bzw. Installationsvorgang wiederholen (Schritt EnergyCam 2.0 ist falsch positioniert.
-
Seite 14: F) Fehler
EnergyCam 2.0 vom Zähler ablösen Lösen Sie EnergyCam 2.0 mit einer leichten Dreh- bewegung vom Zählerfenster ab. Eventuell auf dem Fenster zurückbleibende Klebepad Reste können Sie ganz einfach mit dem Fingernagel entfernen. Vorsicht: Ziehen Sie EnergyCam nicht mit Gewalt vom Zähler ab. -
Seite 15: Pc Software
3. PC Software a) Installation Um EnergyCamWin zu installieren müssen Sie die Datei setup.exe im EnergyCamWin-Ordner starten. Der Installer führt Sie durch die verschiedenen Installationsschritte und installiert auch eventuell nicht vorhandene Komponenten wie .NET. Der Installer installiert zwei Applikationen: ECWin und ECCollectorWin. - Seite 16 Suchen Sie nun den in Ihrem Downloadverzeichnis gespeicherten Ordner Driver und wählen Sie den Ordner x64 (64-bit) bzw. x86 (32-bit) aus, je nachdem welche Version von Windows auf Ihrem PC ausgeführt wird. Der Treiber wird daraufhin installiert. FAST_EnergyCam_Handbuch.docx | v1.30 | 8. Dezember 2016 Seite 16 / 37...
-
Seite 17: B) Ecwin
EnergyCam Geräten. Diese Suche wird an allen vorhandenen seriellen Schnittstellen durchgeführt. Sie können die Suche über „Suche konfigurieren“ beeinflussen. Für ein EnergyCam 2.0 Gerät, welches über ein FAST EC2 USB Interface (Art. Nr. 1263) verbunden ist, ist die Standard Suche zu wählen. Die seriellen Einstellungen der parallelen Schnittstelle (Modbus, 115200 Baud, Parität gerade, 1 Stopbit und Slaveadresse 1) sind unabhängig von der... - Seite 18 Durch Drücken des Buttons “Trennen” wird die verwendete serielle Schnittstelle wieder freigegeben. Die detaillierten Ergebnisse der Kommunikation sind in der Ereignisanzeige zu sehen, die an der rechten Seite der Software aktiviert werden kann. FAST_EnergyCam_Handbuch.docx | v1.30 | 8. Dezember 2016 Seite 18 / 37...
-
Seite 19: C) Energycam Software Updaten
EnergyCam Software updaten Ist die Firmware-Version auf dem EnergyCam Gerät älter als die der PC-Software sehen Sie einen “Update Firmware” Button. Durch Drücken des Buttons wird ein Firmware Update gestartet. Dies passiert auch wenn Sie den Funkmodus zwischen T2 und S2 wechseln oder den Font der OCR umschalten. -
Seite 20: Energycam Konfigurieren
Sie sehen in der Ereignisanzeige, dass die Firmware auf die aktuelle Version aktualisiert wurde. d) EnergyCam konfigurieren Nach Betätigen des “Konfigurieren” Buttons können Sie diverse Parameter einstellen: FAST_EnergyCam_Handbuch.docx | v1.30 | 8. Dezember 2016 Seite 20 / 37... - Seite 21 -> EnergyCam sendet eine Installationsanforderung und Datenpakete gemäß OMS V2 EnergyCam wartet nach Versenden einer Installationsanforderung bis zu 4 Minuten auf eine Antwort. Weitergehende technische Information dazu siehe Kapitel Weiterführende Dokumente, Seite 36. FAST_EnergyCam_Handbuch.docx | v1.30 | 8. Dezember 2016...
- Seite 22 Verschlüsselung: Verschlüsselung der Daten aktivieren Schlüssel: Der Schlüssel besteht aus 32 hexadezimalen Zeichen (128 Bit) und kann frei gewählt werden. Derselbe Schlüssel muss auch am Gateway eingetragen werden. Aus Sicherheitsgründen sollte der Schlüssel aus dem obigen Beispiel nicht verwendet werden. Betriebsart: T2 / S2 ->...
- Seite 23 Konsistenzcheck: maximales Inkrement pro Stunde überprüfen Inkrement pro Stunde: das maximale Inkrement pro Stunde Dieser Wert steht typischerweise auf dem Zähler. Bei Ferraris- bzw. Stromzählern steht der relevante Wert in Klammern: z.B. 10(40)A -> (40A) – 28kWh maximales Inkrement pro Stunde Öl 12l / 40l / 60l / 100l Strom...
- Seite 24 Metertyp: Die meisten Zählertypen werden automatisch erkannt. Bei folgenden Zählwerken ist eine manuelle Konfiguration notwendig: (*) auswählbar mit EnergyCam2 Ist aufgrund des Zähleraufbaus die erste Ziffer nicht komplett zu sehen, kann dieser Wert im UI definiert werden. Sind mehrere Ziffern nicht komplett zu sehen, ist es möglich die Anzahl der Ziffern zu definieren die vom Zähler abgelesen werden (hier 4), die Anzahl der zusätzlichen Ziffern (3) sowie deren Startwert(123).
- Seite 25 Data Logger: Aufzeichnung: Data Logger aktivieren Um die Softwareoption zu aktivieren benötigen Sie für jedes EnergyCam Gerät einen Aktivierungsschlüssel. Der Button „Datei öffnen“ zeigt ihnen eine Datei mit allen Details für eine Bestellung. Ist ein Gerät aktiviert können Sie die Aufzeichnung der Daten an- und abschalten.
- Seite 26 115200 Parität gerade gerade keine ungerade Stopbits Slaveadresse 1..247 0..250 Wird ein EnergyCam Gerät mit einer Firmware-Version einschließlich 11232 angeschlossen, sind Änderungen in der Gerätekonfiguration nur über Modbus möglich. FAST_EnergyCam_Handbuch.docx | v1.30 | 8. Dezember 2016 Seite 26 / 37...
- Seite 27 Nach einem Firmware Update über Modbus ist diese Einschränkung nicht mehr vorhanden. Wobei zu beachten ist, dass das M-Bus Communication Interface nur Baudraten bis 9600 Baud unterstützt. FAST_EnergyCam_Handbuch.docx | v1.30 | 8. Dezember 2016 Seite 27 / 37...
- Seite 28 Verbindungen verwendet werden. Wird eine Batterie im Gerät verwendet, ist dieser Modus automatisch aktiv und muss nicht eingestellt werden. Installationsmodus: Automatische Neuinstallation nach Bootvorgang der EnergyCam. Startet einen Installationsvorgang nach der Initialisierung wenn nicht innerhalb von 30 Sekunden der Taster des Geräts benutzt wird.
-
Seite 29: Energycam Mit Ecwin Installieren
EnergyCam vom PC trennen und Batterie einsetzen EnergyCam auf dem Zähler installieren (Gerätemenü - siehe Seite 4); Nach der Installation können Sie mittels der Infosequenz (Gerätemenü – 5 Sek) überprüfen wie viele Daten der Logger gespeichert hat. Auch wenn Sie eine Ablesung manuell auslösen (Gerätemenü... - Seite 30 Basierend auf der ID des angeschlossenen Gerätes wird ein Dateiname vorgeschlagen. Dieser besteht aus EC(M-Bus Ident Nummer)_Run#(Aufzeichnungsnummer). In der Dateityp-Auswahlliste stehen 2 Formate (FAST / http://www.energiesparkonto.de/) und die Option auch manuelle Ablesungen abzuspeichern zur Verfügung. Anschließend können Sie die Daten auf dem Gerät löschen. Nach dem Löschen der Daten wird der Logger durch eine neue Installation wieder gestartet.
-
Seite 31: G) Eccollectorwin
g) ECCollectorWin ECCollectorWin erlaubt den Empfang von wM-Bus Funkpaketen, um den Funkempfang zu testen. Sie können ECCollectorWin mit der Verknüpfung auf Ihrem Desktop oder über den Eintrag im Startmenü starten. Durch Drücken des Buttons “Verbinden” sucht die Software nach am PC angeschlossenen Empfängern. - Seite 32 Sie können die Software über Menu Konfigurieren anpassen. wM-Bus Installation: Collector akzeptiert Installationsanforderungen (wird nicht von IMST und Amber USB Stick Treiber unterstützt). Betriebsart: T2 / S2 -> Beim EnergyCam Collector erfordert dies ein Firmware Update. Logging: Ablesewerte in XML Dateien speichern ECCollectorWin speichert empfangenen Datenpakete Dateien: <eingestellter...
- Seite 33 Sie können Sensoren über Menu Neuer Sensor oder mit dem Button “Neuer Sensor” hinzufügen. Hersteller: ist immer 0x18C4 (FFD) Identnummer: die ID des Sensors (Sie sehen die Identnummer des Sensors in der Ereignisanzeige von ECWin – siehe Seite 19 : wM-Bus IdentNumber -> 20981888) oder Konfigurationsdialog...
-
Seite 34: Energycam Als Sensor Zu Einem Wm-Bus Setup Hinzufügen
Collector auch wenn Sie den Modus zwischen T2 und S2 wechseln. (Über Menü -> Konfigurieren). 4. EnergyCam als Sensor zu einem wM-Bus Setup hinzufügen Es gibt mehrere Möglichkeiten ein EnergyCam Gerät zu einem wM-Bus Setup hinzuzufügen. Dazu sind am Sensor und Collector folgende Schritte durchzuführen: a) Einen Sensor manuell hinzufügen... -
Seite 35: Einen Sensor, Der Nicht Am Pc Angeschlossen Ist, Hinzufügen
Sensor verbinden wM-Bus konfigurieren, damit er Installationsanfragen verschickt (siehe Seite 21) Verschlüsselung AN/AUS – wenn aktiviert müssen Sie einen Schlüssel eingeben installieren Sie EnergyCam auf einem Zähler und starten Sie “Install OCR/wM-Bus“ lösen Sie eine Ablesung aus Collector: die Liste der Sensoren aktualisieren: Menü->Liste der Sensoren aktualisieren falls Sie die Verschlüsselung im Sensor verwenden müssen Sie denselben Schlüssel im Collector... -
Seite 36: Weiterführende Dokumente
Broschüren und Dokumentation Broschüre FAST EnergyCam www.fastforward.ag/downloads/docu/de-DE/FAST_EnergyCam_Broschuere.pdf Communication Interface Übersicht www.fastforward.ag/downloads/docu/FAST_EnergyCam-Communication-Interfaces.pdf Kompatibilitätsliste Gateways www.fastforward.ag/downloads/docu/de-DE/FAST_EnergyCam_Kompatibilitaetsliste.pdf Unterstützte Zähler www.fastforward.ag/downloads/docu/de-DE/FAST_EnergyCam_unterstuetzte_Zaehler.pdf Tutorial Videos: EnergyCam Kurzanleitung in weniger als 3 Minuten https://www.youtube.com/playlist?list=PLXKLlYpH1c6_9KlgEjnXwQwXBJbEPNHR6 b) Protokollbeschreibungen: Modbus Protokoll Allgemein www.fastforward.ag/downloads/docu/de-DE/FAST_EnergyCam-Protocol-MODBUS-General.pdf Modbus Protokoll www.fastforward.ag/downloads/docu/de-DE/FAST_EnergyCam-Protocol-MODBUS-Slave.pdf Modbus Protokoll Firmware Update www.fastforward.ag/downloads/docu/FAST_EnergyCam-Protocol-Firmware-Update.pdf Wired M-Bus Protokoll Slave www.fastforward.ag/downloads/docu/de-DE/FAST_EnergyCam-Protocol-wiredMBUS-Slave.pdf... -
Seite 37: Versionen
„Kontrolle angezeigten Zählerstand“ 04.07.2015 SPR, JLT eingeführt. 1.27 EnergyCam 2.0 installation 02.12.2015 1.28 Neustart der EnergyCam mittels Gerätemenü 25.02.2016 1.29 Zusätzliche Konfigurationsmöglichkeiten EnergyCam2 03.05.2016 1.30 Zusätzliche Konfigurationsmöglichkeiten EnergyCam2 08.12.2016 FAST_EnergyCam_Handbuch.docx | v1.30 | 8. Dezember 2016 Seite 37 / 37...
