TruVision NVR 22 (S/P)
Schnellstartanleitung

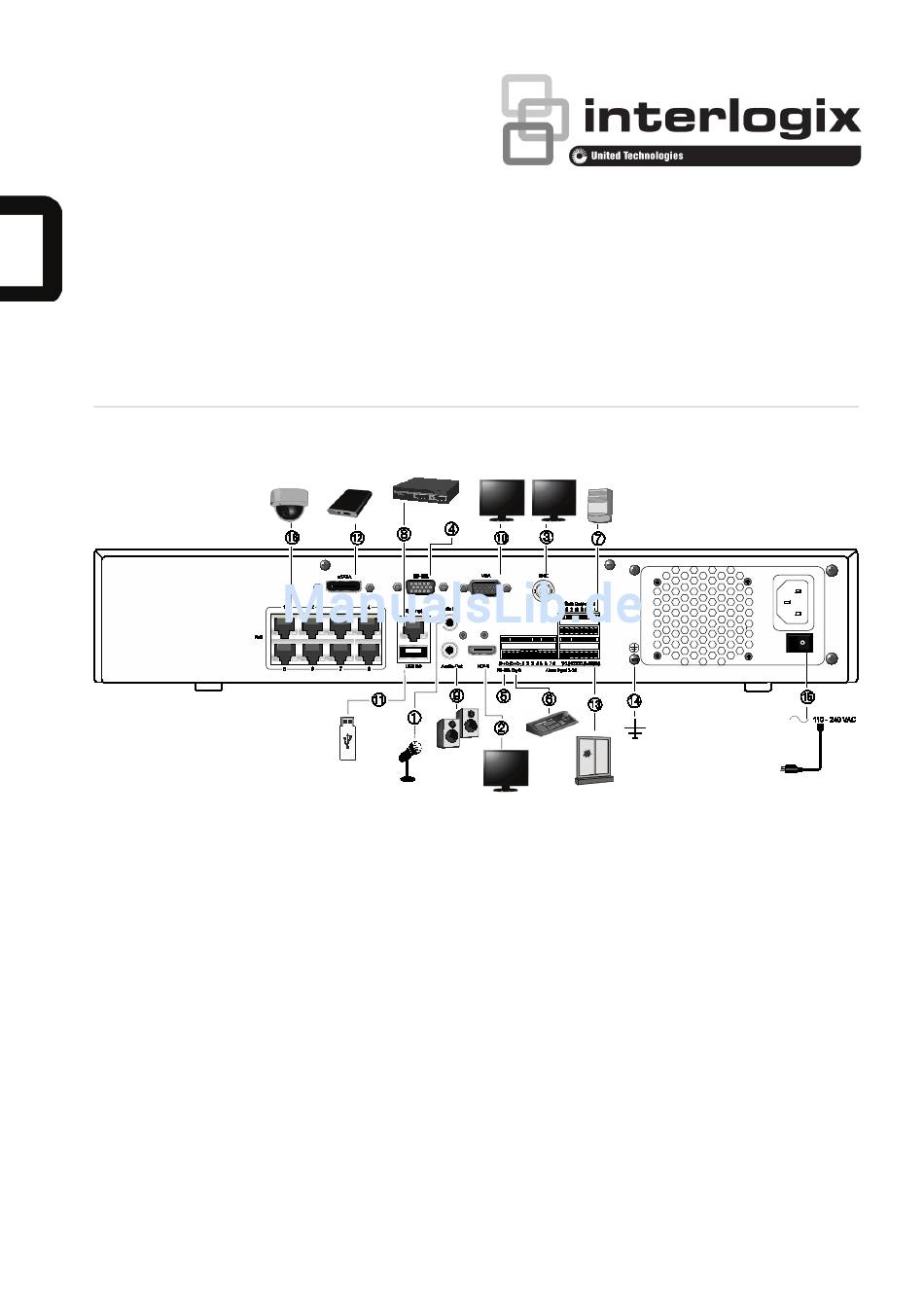

Abbildung 1: Anschlüsse an der Rückseite
Beispiel TVN 22S
1. Anschluss eines Audioeingangs über
Cinchstecker.
2. Anschluss an einen HDTV. Die HDMI-
Verbindung unterstützt digitales Audio und
Video.
3. Anschluss eines CCTV-Monitors (BNC-
Anschlüsse).
4. Anschluss an ein RS-232-Gerät.
5. RS-485-Port (Nicht verwendet)
6. Anschluss an ein Bedienpult (abgebildet ist das
KTD-405)
7. Anschluss von bis zu vier
Alarmrelaisausgängen.
Standard-IP-Adresse:192.168.1.82
P/N 1073193-DE • REV E • ISS 25SEP17
© 2017 United Technologies Corporation. Interlogix ist Teil von UTC Climate, Controls & Security, einer
Geschäftseinheit der United Technologies Corporation. Alle Rechte vorbehalten.
8. Anschluss an ein Netzwerk. (RJ45)
9. Lautsprecheranschluss für Audioausgang.
10. Anschluss an einen VGA-Monitor.
11. Universal Serial Bus (USB). Anschluss an ein
zusätzliches Gerät, z. B. USB-Maus, CD/DVD-
Brenner oder USB-Festplatte.
12. Anschluss an ein optionales eSATA-Gerät, z. B.
Festplatte, CD/DVD-RM.
13. Anschluss für bis zu 16 Alarmeingänge.(je nach
Modell).
14. Anschluss an die Erdung
15. Anschluss an ein Netzstromkabel.
16. 8/16 PoE-Ports (je nach Modell). (nur TVN 22S)
