Anschlusshinweise

Achten Sie bitte darauf, dass Ihr Verstärker/Receiver vor dem
Anschluss der Lautsprecher abgeschaltet wurde. Wie Sie die
Lautsprecher am Verstärker/Receiver anschließen, entnehmen Sie
bitte der Geräte-Bedienungsanleitung.
n Anschlussterminal
Auf der Rückseite der nuLine 34 befindet sich das Anschluss-
terminal zur Aufnahme der Lautsprecherkabel. Dieses verfügt über
zwei Klemmenpaare, jeweils bestehend aus einem Plus-Pol mit
roter und einem Minus-Pol mit schwarzer Markierung. Grundsätzlich
ist es egal, ob Sie das obere oder das untere Klemmenpaar bele-
gen. Beachten Sie bei der Verkabelung jedoch unbedingt die rich-
tige Polung. Sollten Sie aus Versehen bei einem der Lautsprecher
Plus- und Minus-Pol vertauscht haben, entsteht dadurch zwar
technisch kein Schaden, Sie erhalten aber ein völlig diffuses und
bassschwaches Klangbild, bei dem keine Mittenortung mehr mög-
lich ist. Achten Sie also bitte unbedingt auf den richtigen Anschluss
Ihrer Lautsprecher und schließen Sie das Kabelende, das Sie am
Verstärker an der mit „Plus" gekennzeichneten Klemme verbunden
haben, an der Plus-Schraubklemme der Box an. Entsprechendes
gilt für die Verbindung der mit „Minus" gekennzeichneten Klemme.
Bei Lautsprecherkabeln wird für gewöhnlich eine Rille, ein Grat oder
eine Farbcodierung an einer der beiden Kabeladern zur Kennzeich-
nung des Plus-Pols verwendet.
Wollen Sie den Lautsprecher ohne Zwischenstecker direkt an
die Kabel anschließen, dann müssen die Kabelenden ca. 8 – 15 mm
abisoliert und so verdrillt werden, dass keine Einzeldrähte abstehen
(Kurzschlussgefahr!). Das blanke Kabelende kann nun von schräg
unten in die aufgeschraubte Kabelklemme eingeführt werden. Zie-
hen Sie die Schraubanschlüsse anschließend wieder ausreichend
fest!
Alternativ ist auch die Verwendung von Bananensteckern aus dem
Nubert-Zubehörprogramm möglich. Zum komfortablen Anschluss
dieser Stecker sind in den Schraubklemmen Bohrungen vorgese-
hen. Durch diese können sie von oben in die Klemmen gesteckt wer-
den. Auch bei der Verwendung von Bananensteckern ist es wichtig,
die Klemmen ausreichend festzuziehen.
Die Kabelbrücken zwischen dem oberen und unteren Klemmenpaar
werden nur für den Bi-Wiring oder Bi-Amping-Betrieb entfernt! Mehr
zu Bi-Wiring und Bi-Amping auf Seite 7.
n Lautsprecherkabel
Dünne Kabel sind keine gute Voraussetzung, die elektrischen Sig-
nale vom Verstärker zur Box verlustfrei zu transportieren, sondern
allenfalls Notlösungen. In diesem Sinne bitten wir auch die unseren
Boxen beiliegenden Kabel nur als Behelfslösung zu verstehen, für
den Fall, dass Sie kein hochwertiges Lautsprecherkabel mitbestellt
haben. Dann lässt sich der Lautsprecher mit dem beigelegten „Not-
kabel" provisorisch anschließen.
Für die nuLine 34 empfehlen wir das in unserem Programm
erhältliche Lautsprecherkabel nuCable LS 2,5 Studioline mit einem
Kabelquerschnitt von 2 x 2,5 mm
fehlen wir den Einsatz unseres nuCable LS 4 Studioline mit größe-
rem Querschnitt.
. Bei Kabellängen über 10 m emp-
2

Klangwahl-Schalter am Terminal

Bei der nuLine 34 ist am Anschlussterminal ein Schalter unterge-
bracht, um die Wiedergabe an den Wohnraum anzupassen und/
oder bestimmten Klangvorlieben entgegen zu kommen.
n Höhen-Schalter
Mit diesem Schalter lässt sich die „Hochtonmenge" beeinflussen.
In der Mittelstellung Neutral wird die Hochtonwiedergabe von der
Mehrzahl der Hörer als ausgewogen empfunden. In dieser Einstel-
lung ist die nuLine 34 auch messtechnisch sehr linear.
Die Schalterstellung Brillant empfiehlt sich entweder bei stark
bedämpften Hörräumen oder bei sehr großen Abhörwinkeln –
also dann, wenn die Box seitlich an einem vorbeistrahlt.
Da Hochtöner leicht nach vorne gerichtet abstrahlen, wird in der
Schalterstellung Neutral bei großen seitlichen Winkeln (etwa grö-
ßer als 30°) weniger Schallenergie abgegeben, was sich mittels
der Schalterstellung Brillant ausgleichen lässt.
Die untere Schalterposition Sanft empfiehlt sich vor allem für
höhenbetonte Räume oder wenn ein „dezentes", eher zurückhal-
tendes Klangbild gewünscht ist.

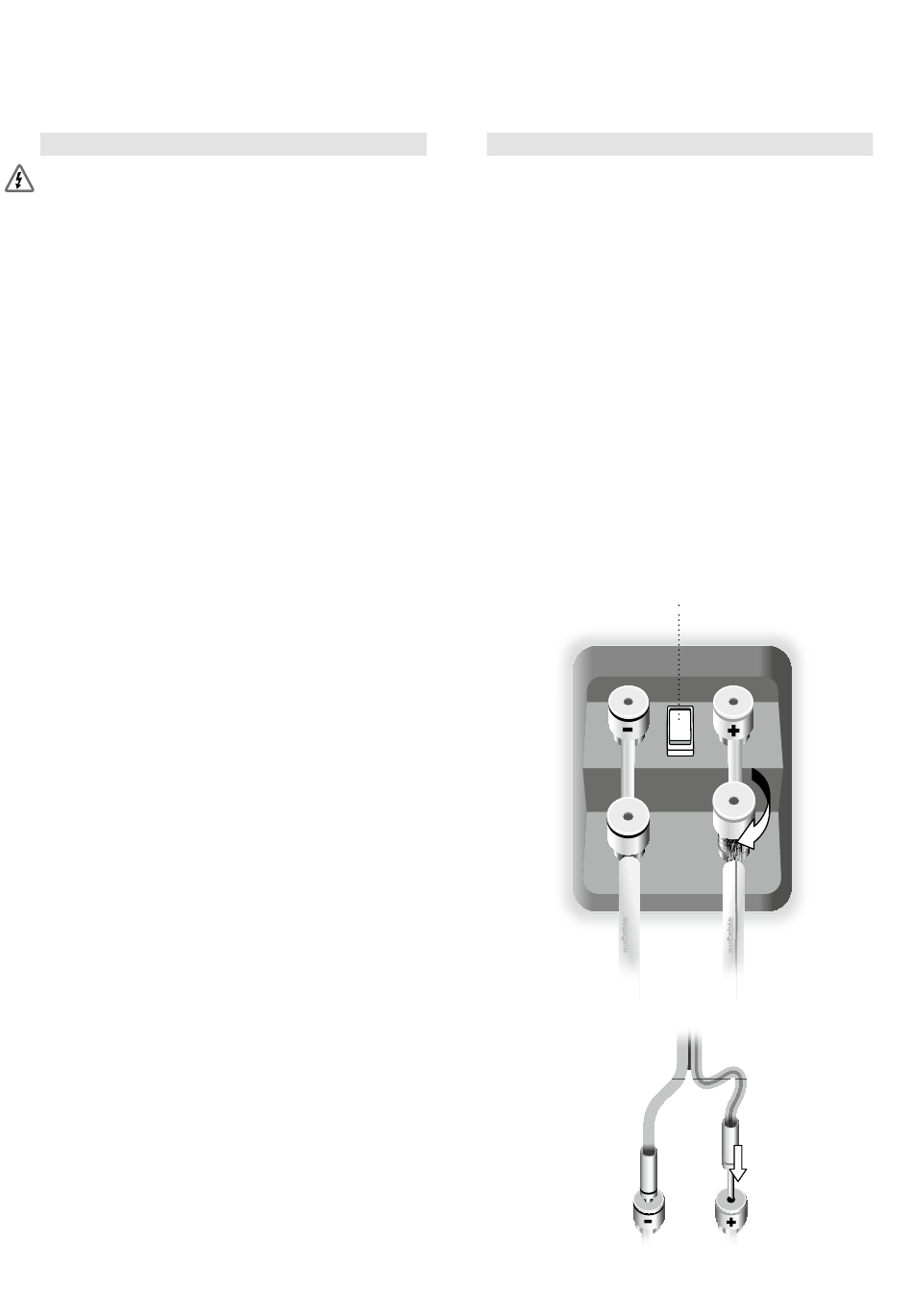

Optionaler
Lautsprecher-
kabel-Anschluss
mit Bananen-
steckern
09 / 2023 · nuLine 34
Höhen-
Schalter
▲ Brillant
● Neutral
▼ Sanft
