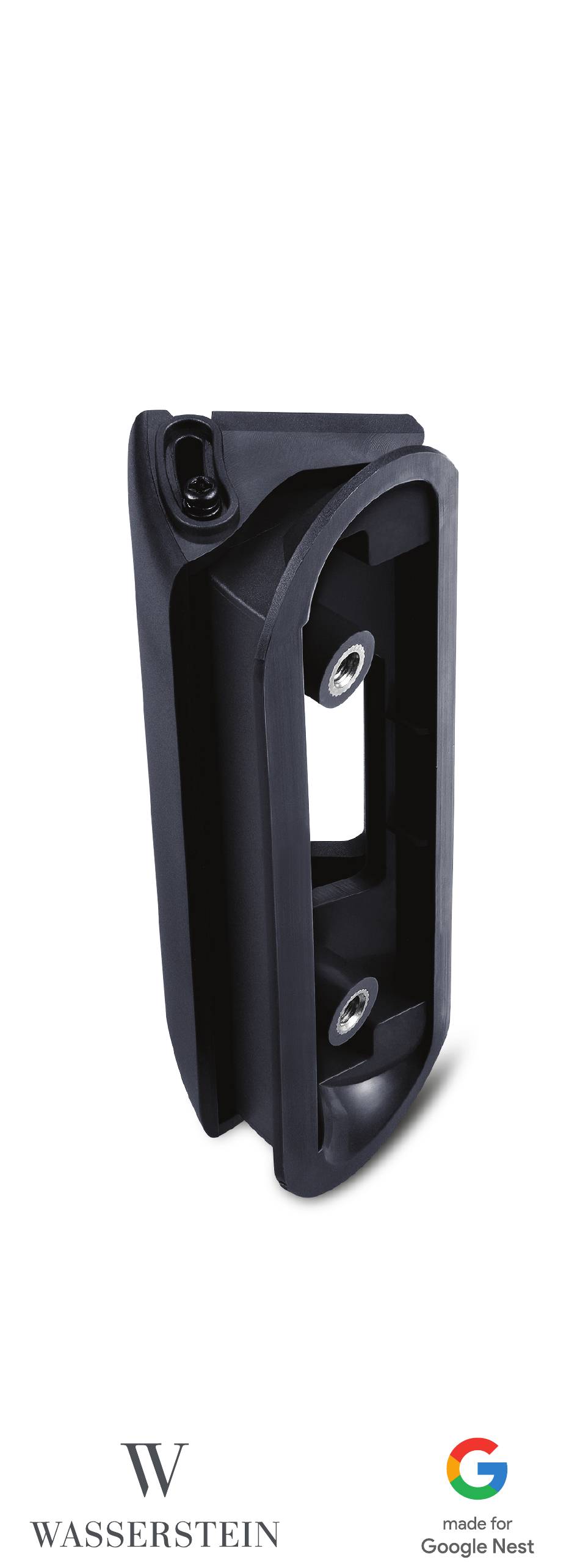

In der Box 1 x horizontale 2 x lange Schrauben winkelhalterung + Wanddübel 2 x kurze Schrauben 2 x kleine Schrauben Kompatibilität Google Nest Türklingel (verkabelt, 2. Generation) Vor der Installation • Wir empfehlen Ihnen, einen magnetischen Schraubenzieher zu verwenden. •...
Seite 27
Installation 1. Schalten Sie den Strom Ihrer Türklingel an der Schalttafel aus. Hinweis: Ziehen Sie immer einen professionellen Elektriker zu Rate, bevor Sie mit elektrischen Leitungen arbeiten. 2. Wenn zuvor eine Türklingel an Ihrer Wand installiert war, nehmen Sie sie ab und trennen Sie die Kabel.
Seite 28
4. Führen Sie die Kabel durch den Ausschnitt. Befestigen Sie die Halterung mit den mitgelieferten langen Schrauben und Dübeln an der Wand (Bohrergröße: 1/8"). Hinweis: Für den Einbau in umgekehrter Richtung drehen Sie sie vor der Montage einfach um. Seite 3...
Seite 29
5. Bringen Sie den Keil wieder an. Drücken Sie beide Teile fest zusammen, bis sie einrasten. 6. Befestigen Sie die Türklingel-rückwand mit den mitgelieferten kurzen Schrauben am Keil. Seite 4...
Seite 30
7. Schließen Sie die Kabel an die Türklingel an. Befestigen Sie dann die Türklingel am Keil und sichern Sie sie mit der Schraube, die mit Ihrer Türklingel geliefert wurde. 8. Stellen Sie Ihre Türklingel in den von Ihnen gewünschten Winkel und ziehen Sie die kleinen Schrauben oben und unten an der Halterung fest.
Seite 31
9. Schalten Sie den Strom ein und überprüfen Sie in der Google Home App, ob die Halterung und die Türklingel richtig installiert wurden. Seite 6...
Scannen Sie den QR-Code unten oder senden Sie uns eine E-Mail an contact@wasserstein-home.com. Dieses Produkt wurde von Wasserstein zertifiziert, um die Kompatibilitätsstandards von Google zu erfüllen. Google ist nicht verantwortlich für die Nutzung dieses Produkts oder dessen Konformität mit geltenden Sicherheits- oder anderen Anforderungen.
