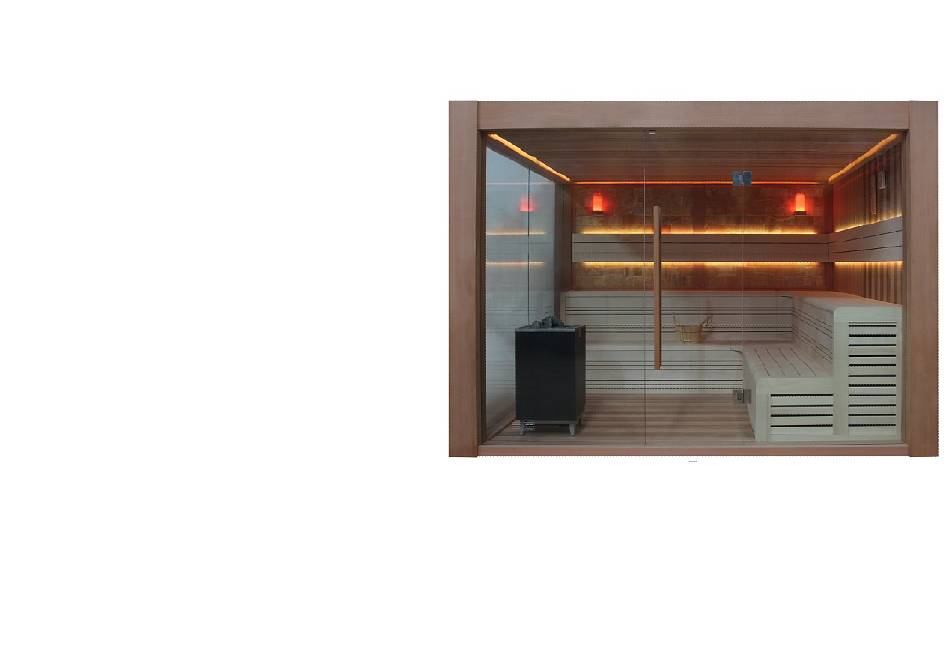

- Seite 1 EOSPA Sauna Installations- und Bedienungsanleitung 1416 (A/B) EAGO Deutschland GmbH Auf dem Großen Damm 13-15, 47546 Kalkar Tel.: (0049) 2824/9623-0, Fax: (0049) 2824/9623-29 Email: info@eago-deutschland.de www.eago-deutschland.de...
- Seite 2 - die in der Montage- und Bedienungsanleitung aufgeführten Punkte für die Sicherheitshinweise nicht eingehalten werden. • Wir behalten uns ausdrückliche Änderungen vor. Bei Störungen und Fehlfunktionen verständigen Sie bitte Ihren Händler vor Ort, zur Störungsbeseitigung. EAGO Deutschland GmbH hält sich alle Rechte vor. Stand: Oktober 2015.
- Seite 3 MONTAGE-MATERIAL Hoher Sitz Trägergestell I Hoher Sitz Trägergestell II 1.Dachabdeckung 17.Außenpfosten vorne 33.Glasscheibe Links 2.Rückwandleiste 18.Dreieck 34.Glasscheibe Vorne Niedriger Sitz Trägergestell I 3.Rechte Steinrückwand 19.Rückwandleiste 35.Glastür 4.Rechte Rückenlehne 20.Linke Steinrückwand 5.Steinrückwand (2 teilen) 21.Sitzbank Mittelstück oben 37.Stellschraube 6.Nackenstützen 22.Linke Rückenlehne 38.Bolzen 7.Obere Sitzfläche links 23.Leiste...
- Seite 4 Vorbereitungen Übersicht ELEKTROANSCHLUSS INSTALLATIONSSCHRITTE Netzspannung Frequenzstärke Nennleistung Nennstrom 1. Verbinden Sie die kleinen Verbindungsstücke mit den unteren Holzpolen. (Modellabhängig bereits vormontiert) AC220V 50/60Hz 9000W 3x16A 2. Legen Sie sich danach die jeweiligen Pole zurecht. Dabei muss die unterschiedliche Größe der jeweiligen Einkerbungen beachtet werden.
- Seite 5 Installation Installation INSTALLATIONSSCHRITTE INSTALLATIONSSCHRITTE 4. Legen Sie die Zwischenplatte auf das Holzelement der Rückwand und 3. Setzen Sie nun die Rückwandpole auf die entsprechenden Verbindungsstücke. verschrauben diese miteinander. Danach setzen Sie das untere Holzelement der Rückwand zwischen die beiden Pole der Rückwand und verschrauben diese an dem jeweiligen Holzpol.
- Seite 6 Installation Installation INSTALLATIONSSCHRITTE INSTALLATIONSSCHRITTE 5. Verschrauben Sie in diesem Schritt die Steinrückwände. Setzen Sie dazu eine 6. Wenn Sie die Elemente der Steinwand komplett montiert haben, setzen Sie Hälfte auf das untere Holzelement und verschrauben dieses mit dem den hinteren Holzpol des Himmels auf die Rückwandelemente. entsprechenden Seitenpol.
- Seite 7 Installation Installation INSTALLATIONSSCHRITTE INSTALLATIONSSCHRITTE 7. Die linke Holzwand hat eine Stärke von 10mm, es befindet sich eine Nut von 10mm 8. Legen Sie den Holzpol auf die Glaswand und fixieren Sie diese mit Hilfe der Bolzen. im Bodenpfosten. Hier wird nun die Scheibe hineingestellt. Hinweis: achten Sie dadrauf das keine Schrauben unter das Glas hervorgucken.
- Seite 8 Installation Installation INSTALLATIONSSCHRITTE INSTALLATIONSSCHRITTE 9. Setzen Sie die Holzwand zusammen mit den Holzpfosten auf das Trägergestell, 11. Nun können Sie die beiden feststehenden Glaselemente der Front einsetzen. diese sollte in der 47mm Nute fallen. Diese werden zunächst, ebenso wie die Seitenwandelemente, nur lose 10.
- Seite 9 Installation Installation INSTALLATIONSSCHRITTE INSTALLATIONSSCHRITTE 12. Legen Sie den Holzpfosten auf die Glaswand und fixieren Sie diese mit Hilfe der 13. Fixieren Sie das Dach mit Hilfe der Bolzen und verschrauben Sie es anschließend. Bolzen. Hinweis: Ziehen Sie zur weiteren Fixierung der Glaselemente eine Silikonfuge zwischen Glaselement und den Holzpfosten des Himmels, den Außenpfosten, sowie den Bodenpfosten.
- Seite 10 Installation Installation INSTALLATIONSSCHRITTE INSTALLATIONSSCHRITTE 14.Stellen Sie die linke Sitzbankverkleidung auf den Bodenrahmen. Hängen Sie nun 15. Setzen Sie die rechte Sitzbankverkleidung auf den Bodenrahmen. Hängen Sie den Rahmen der Sitzbank 1 in die Halterung der linken Rückwand. Verschrauben den Rahmen der Sitzbank 2 in die Halterung der rechten Rückwand. Sie den Rahmen mit der Rückwand, der Seitenverkleidung, sowie mir der rechten Verschrauben Sie den Rahmen mit der Sitzbankverkleidung, der rechten Rückwand, Rückwand.
- Seite 11 Installation Installation INSTALLATIONSSCHRITTE INSTALLATIONSSCHRITTE 17. Bevor Sie die Nackenstützen anbringen, müssen Sie die Verbindungsstecker für die 18. Verschrauben Sie jetzt die Nackenstützen Rückwandbeleuchtung mit den entsprechenden Adaptern hinter der Rückwand 19. Montieren Sie jetzt die Tür mit den entsprechenden Scharnieren an dem feststehenden Glaselement. verbinden.
- Seite 12 Installation Installation INSTALLATIONSSCHRITTE INSTALLATION EOS BEDIENELEMENT 21. Wenn Sie alle Funktionen und Anschlüsse der Sauna überprüft haben, können Sie zum Schluss noch die Abdeckung des Himmels montieren. Installation an der Hauswand (ggf. wird eine andere Kabellänge benötigt). Transformator LED Farblicht INSTALLATION EOS BEDIENELEMENT Temperatursensor...
- Seite 13 Bedienung Bedienung Erstinbetriebnahme Anleitungen zum Saunieren Beim ersten Erwärmen sondern sich von Saunaofen und Steinen Gerüche Damit das Saunen angenehm ist, muss für die Hygiene in der Saunakabine ab. Um diese zu entfernen, muss die Saunakabine gründlich gelüftet gesorgt werden. Wir empfehlen in der Sauna auf Saunatüchern zu sitzen, werden.
- Seite 14 Bedienung Bedienung Aufguss Notizen _________________________ Die Saunaluft trocknet bei Erwärmung aus, daher sollte zur Erlangung einer angenehmen Luftfeuchtigkeit, auf die heißen Steine des Saunaofens _________________________ Wasser gegossen werden. Die Auswirkungen von Hitze und Dampf sind von Mensch zu Mensch _________________________ unterschiedlich –...
