M-Series
beeinflusst das Klangbild entscheidend. Dies kann z.B. durch
gemeinsames Verpolen der Hochtöner verbessert werden.
Ausprobieren und hören bzw. messen ist hier sinnvoll!

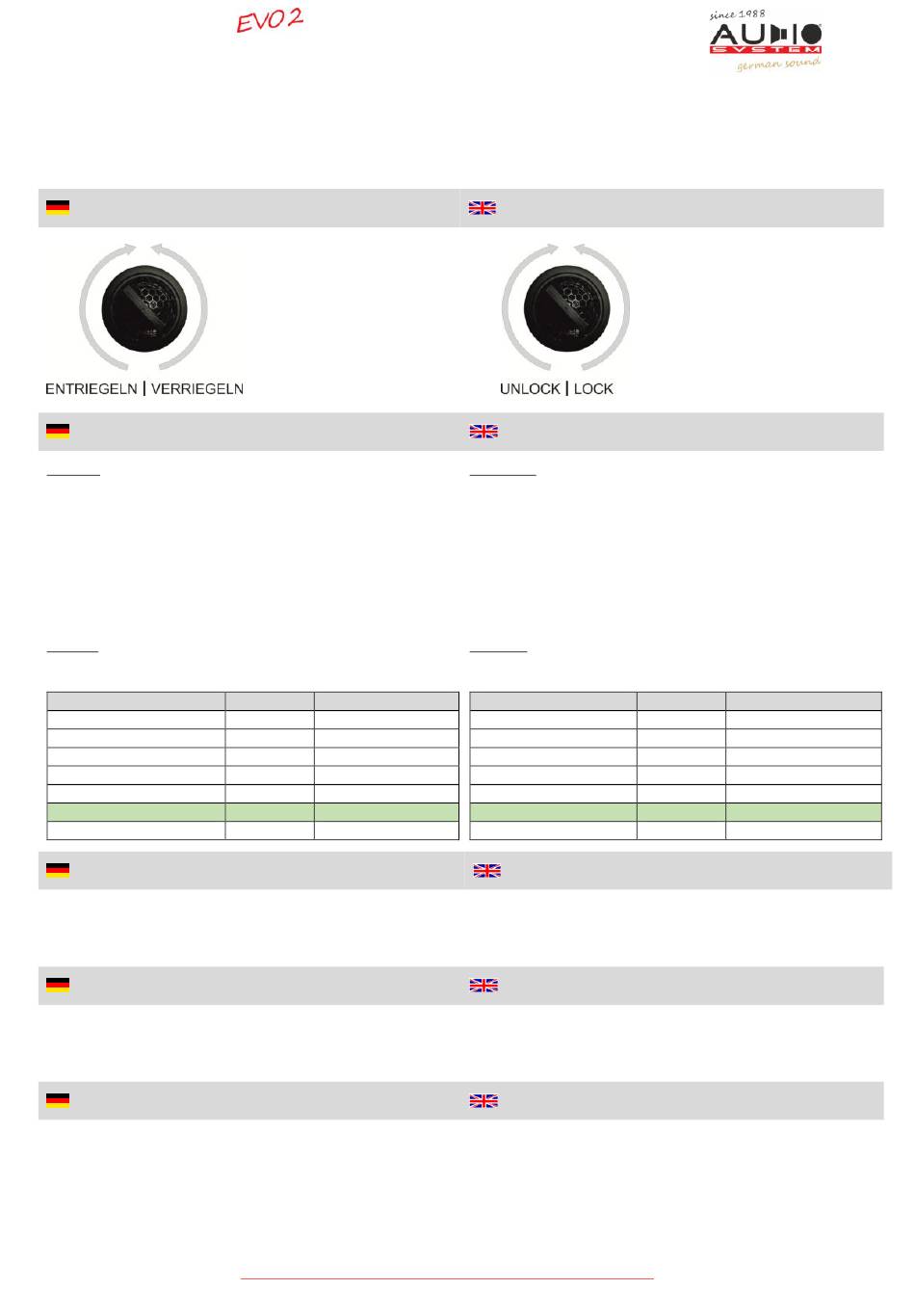

Ausbauwerkzeug des Hochtöner
Hochtöner (Frequenzweiche FWK TW)
Wichtig: Das Lautsprechersystem lässt sich an die jeweilige
Akustik des Fahrzeuges, Musikrichtung und an den persönlichen
Geschmack über die Frequenzweiche anpassen. Je nach Lage der
Lautsprecher kann die Weiche so eingestellt werden, dass der
Frequenzgang mit diesen geometrischen Gegebenheiten optimiert
wird. Je nach Installationsort des Hochtöners ist es nötig, den
Frequenzgang tonal sowie den Lautstärkepegel anzupassen, z.B.
bei einer Montage des Hochtöners in der A-Säule, im
Spiegeldreieck oder in der Türverkleidung.
Achtung: Freie Kabelenden müssen unbedingt isoliert werden.
Nichtbeachtung kann zu einem Kurzschluss führen!
Farbe
Rot(4.8mm Stecker)
Schwarz(2.8mm Stecker)
Rot(Rundhülse)
Schwarz(Rundstecker)
Jumper 2,7µF + Parking
Jumper 3,9µF + Parking
Jumper 2,7µF + 3,9µF
Mitteltöner (Frequenzweiche FWK MID)
Die Frequenzweiche FWK MID ist für den MS 100 EVO. Sie kann
entweder direkt mit dem Radio/Verstärker oder mit einem
Ausgang einer anderen Weiche (Ausgang) verbunden werden.
Tieftöner (Frequenzweiche FWK W)
Die Frequenzweiche FWK W wird für den MS 165 EVO benötigt.
Auch dieser Eingang kann mit dem Radio/Verstärker oder einer
anderen Weiche (Ausgang) verbunden werden.
Optionales Einbauzubehör
- ALUBUTYL 1500, 2000
EVO
und ALU 500
selbstklebende Dämmmatten
EVO
- Dämmung: DOORKIT 1.0 und DOORKIT 2.0
- Z-(T)SC 0.75, 1.5, 2.5, 4.0 OFC-Kupfer Lautsprecherkabel
- MBR165/MBR200 Spritzwasserschutz
audio system germany - falltorstrasse 6 - 76707 hambrückeN
All manuals and user guides at all-guides.com
ANLEITUNG / USER MANUAL
Das beiliegende Ausbauwerk-
zeug greift mit den Nasen in
die Löcher des
Hochtönergitters. Durch
drehen nach links wird der
Hochtöner in der Halterung
verriegelt, durch drehen nach
rechts entriegelt.
Signal
Verwendung
Eingang
+
Zu LAUTSPRECHER
Eingang -
Zu LAUTSPRECHER -
Hochtöner
+
Zum Hochtöner
Hochtöner -
Zum Hochtöner -
-3dB
HT im Spiegeldreieck
(2.7µF)
0dB
HT in der Türverkleidung
(3,9µF)
+3dB
HT in der A-Säule
(6.6µF)
, 3000
, ALU 200
EVO
EVO
audio-system
www.
important for the sound of your car audio system. We
recommend changing polarity of the tweeter finding out the best
possible sound.
The best is to listen and/or to measure it.
Look/Unlock Tool Tweeter
Tweeter (Crossover FWK TW)
Important: The speaker system can be adapted to the particular
acoustics of the vehicle, the genre of music and to the personal
taste via the crossover. Depending on the position of the
speakers, the switch can be adjusted so that the frequency
response is optimized with these geometric conditions.
Depending on the installation location of the tweeter, it is
necessary to adjust the frequency response tonal and volume
technology, e.g. when mounting the tweeter in the A-pillar, in the
mirror triangle or in the door trim.
Attention: Free cable ends must be isolated.
Non-compliance can lead to a short circuit!
Color
+
Red(4.8mm Plug)
Black(2.8mm Plug)
+
Red(Round Sleeve)
Black(Round Plug)
Jumper 2,7µF + Parking
Jumper 3,9µF + Parking
Jumper 2,7µF + 3,9µF
Midrange Speaker (Crossover FWK MID)
The crossover FWK MID is used for MS 100 EVO. It can be
connected either to radio/amp or any output of another crossover.
Woofer (Crossover FWK W)
FWK W is used for MS 165 EVO. It can be connected either to
radio/amp or any output of another crossover, too.
Optional Mounting Accessories
- ALUBUTYL 1500, 2000
and ALU 500
EVO
- Damping: DOORKIT 1.0 and DOORKIT 2.0
- Z-(T)SC 0.75, 1.5, 2.5, 4.0 OFC-Copper Speaker Cable
- MBR165/MBR200 Splash Protection Rings
The attached lock/unlock tool
is designed to fit in the holes of
the tweeter-grille. Turning the
tweeter to the left will lock the
tweeter into the housing,
turning to the right will unlock
the tweeter.
Signal
Input
+
To SPEAKER
Input -
To SPEAKER -
Tweeter
+
Connect to Tweeter
Tweeter -
Connect to Tweeter -
-3dB
Tweeter in Mirror Cover
(2.7µF)
0dB
Tweeter in Door Panel
(3.9µF)
+3dB
Tweeter in A-Pillar
(6.6µF)
, 3000
und 4000,ALU 200
EVO
EVO
Self Adhesive Damping Material
.de
Application
+
+
EVO
