Verwandte Anleitungen für Luminea Home Control NX-4672
Inhaltszusammenfassung für Luminea Home Control NX-4672

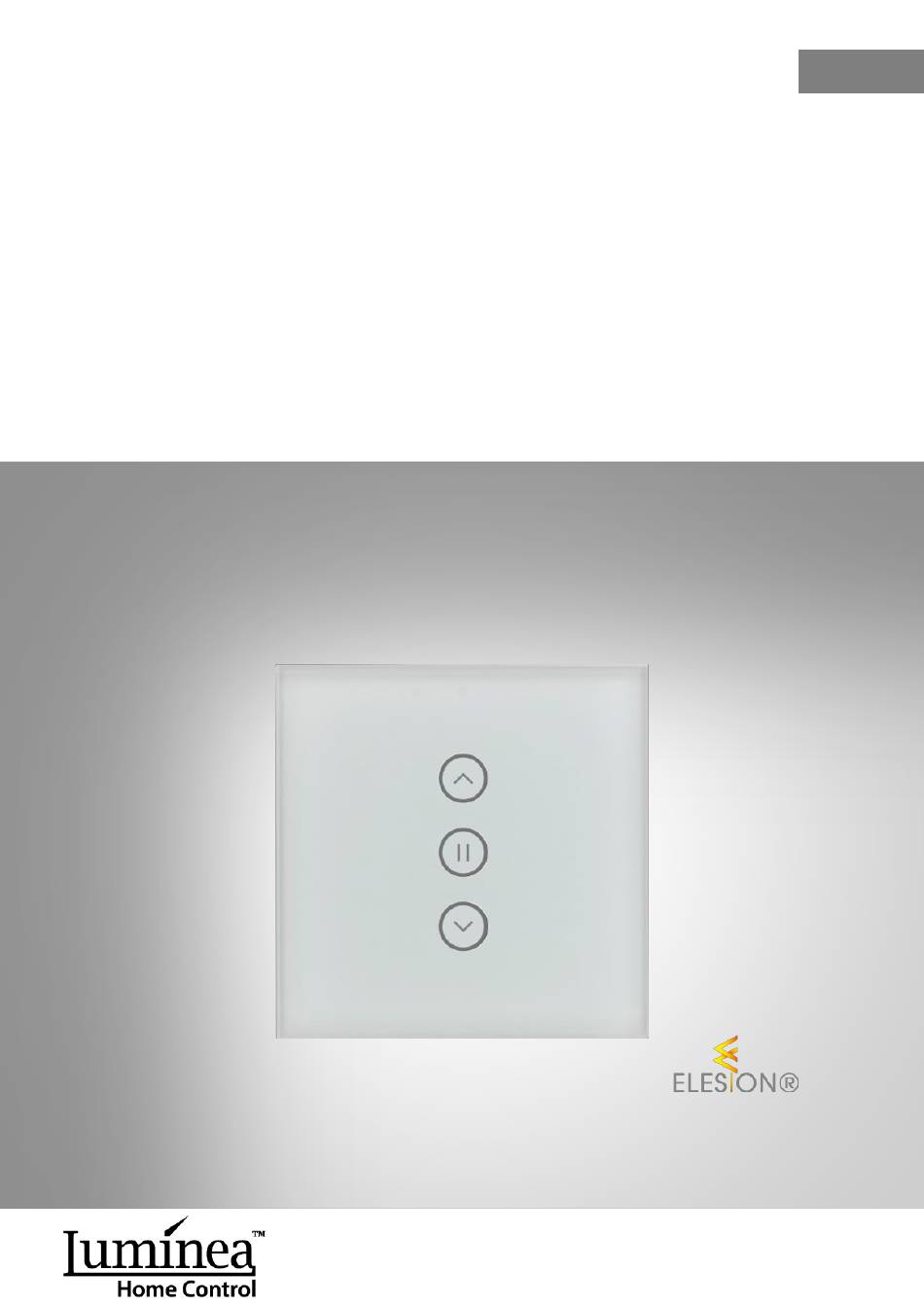

- Seite 1 Rollladen-Touch-Unterputz- Steuerung Mit WLAN, App & Sprachsteuerung Bedienungsanleitung NX-4667-675 NX-4672-675...
-
Seite 2: Inhaltsverzeichnis
2. Hoch- / Herunterfahren nach Zeitplan................. 15 2.1. Neuen Zeitplan erstellen ..................15 2.2 Zeitplan aktvieren / deaktivieren ................18 2.3 Zeitplan löschen ....................19 3. Liste der Sprachbefehle ....................19 Datenschutz ........................20 Technische Daten ......................20 Luminea Home Control – www.luminea.info... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.luminea.info Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Luminea Home Control – www.luminea.info...
-
Seite 4: Ihre Neue Rollladen-Touch-Unterputz-Steuerung
Lieferumfang • Rollladen-Touch-Unterputz-Steuerung • Bedienungsanleitung Produktvarianten • NX-4667: Rollladen-Touch-Unterputz-Steuerung • NX-4672: 4er-Set Rollladen-Touch-Unterputz-Steuerungen Empfohlene App Zum Betrieb benötigen Sie eine App, die eine Verbindung zwischen Ihrer Rollladen-Touch- Unterputz-Steuerung und Ihrem Mobilgerät herstellen kann. Wir empfehlen hierzu die kostenlose App ELESION. -
Seite 5: Wichtige Hinweise Zu Beginn
• Nichtbeachtung der Installationshinweise kann zur Brand oder anderen Gefahren führen. • Beim Anschluss an die Geräteklemmen sind die zulässigen Leitungen und Leitungsquer- schnitte zu beachten! • Vor der Installation muss die Sicherung im Sicherungskasten herausgenommen werden. Luminea Home Control – www.luminea.info... -
Seite 6: Wichtige Hinweise Zur Entsorgung
Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL GmbH, dass sich das Produkt NX-4667-675 bzw. NX-4672-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. -
Seite 7: Produktdetails
Produktdetails Rollladen hoch Stopp Rollladen runter Luminea Home Control – www.luminea.info... -
Seite 8: Schaltplan
Schaltplan HINWEIS: Der Schalter ist nur für Motoren mit integrierten Endschaltern geeignet. Luminea Home Control – www.luminea.info... -
Seite 9: Inbetriebnahme
• Auswahl des Elektro-Installationsmaterials zur Sicherstellung der Abschaltbedingungen • IP-Schutzarten • Einbau des Elektroinstallations-Materials • Art des Versorgungsnetzes (TN, IT, TT) und dessen Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen, etc.) HINWEIS: Dieser Artikel ist nicht dazu geeignet, als Wechsel-Schalter zu fungieren. Luminea Home Control – www.luminea.info... -
Seite 10: Montage
2. Entfernen Sie mit Hilfe eines Schraubendrehers das Glaspanel von der Unterputzdose. 3. Schließen Sie die Leitungen gemäß Schaltplan an. 4. Setzen Sie die Unterputzdose in der Wand ein. Fixieren Sie sie seitlich mit zwei Schrauben. Luminea Home Control – www.luminea.info... -
Seite 11: App Installieren
Die Registrierung in der App erfolgt per Email-Adresse. Eine genaue Erklärung des Registrierungs-Vorgangs sowie eine allgemeine Übersicht der App finden Sie online unter www.pearl.de/support. Geben Sie dort im Suchfeld einfach die Artikelnummer NX-4667 ein. www.pearl.de/support Luminea Home Control – www.luminea.info... -
Seite 12: Touch-Steuerung Mit App Verbinden
App zurück und geben Sie gegebenenfalls das geforderte WLAN-Passwort ein. 10. Tippen Sie auf OK. Ihre Touch-Steuerung wird nun mit dem WLAN-Netzwerk verbunden. Dies kann einige Augenblicke dauern. War die Verbindung erfolgreich, leuchtet die LED konstant. Luminea Home Control – www.luminea.info... -
Seite 13: Manuelle Steuerung
14. Tippen Sie unten auf Fertigstellung. Die Touch-Steuerung wird Ihrer Geräteliste hinzugefügt. Sie gelangen zur Steuerseite des Geräts. Manuelle Steuerung • Rollladen hochfahren: Tippen Sie auf die ▲-Markierung. • Rollladen-Bewegung stoppen: Tippen Sie auf die II-Markierung. • Rollladen herunterfahren: Tippen Sie auf die ▼-Markierung Luminea Home Control – www.luminea.info... -
Seite 14: Steuerung Per App
1. Tippen Sie in der Geräteliste (Mein-Zuhause-Tab) auf Ihre Touch-Steuerung. Die Steuerseite wird aufgerufen. 2. Steuern Sie den an den Ihre Touch-Steuerung angeschlossenen Rollladen, indem Sie auf das entsprechende Symbol tippen. Zurück zur Geräteliste Rollladen hochfahren Zeitplan-Steuerung Gerätename Rollladen stoppen Geräte-Einstellungen Rollladen herunterfahren Luminea Home Control – www.luminea.info... -
Seite 15: Hoch- / Herunterfahren Nach Zeitplan
2.1. Neuen Zeitplan erstellen 1. Tippen Sie auf der Steuerseite unten auf das Zeitplan-Symbol. 2. Tippen Sie auf Hinzufügen. 3. Stellen Sie über das Scrollrad die Uhrzeit ein, zu der Ihr Rollladen hoch- oder heruntergefahren werden soll. Luminea Home Control – www.luminea.info... - Seite 16 5. Tippen Sie gegebenenfalls auf die Wochentage, an denen der Zeitplan gültig sein soll, um sie zu markieren. Tippen Sie dann oben auf den Pfeil nach links. HINWEIS: Heben Sie Markierungen auf, indem Sie erneut auf den entsprechenden Wochentag tippen. Luminea Home Control – www.luminea.info...
- Seite 17 8. Schließen Sie die Zeitplanerstellung ab, indem Sie oben rechts auf Speichern tippen. HINWEIS: Sie können den Timer zusätzlich mit Anmerkungen und einer Ausführungsmel- dung versehen. Tippen Sie hierzu einfach auf die entsprechenden Menüpunkte bzw. Schaltflächen. Luminea Home Control – www.luminea.info...
-
Seite 18: Zeitplan Aktvieren / Deaktivieren
1. Rufen Sie die Zeitplanliste auf, indem Sie auf der Steuerseite unten auf das Zeitplan-Symbol tippen. 2. Tippen Sie auf den Schalter neben dem gewünschten Zeitplan, um diesen ein- (Schalter rechts) oder auszuschalten (Schalter links). Luminea Home Control – www.luminea.info... -
Seite 19: Zeitplan Löschen
HINWEIS: Wie Sie Ihren Lichttaster mit Amazon Alexa oder Google Assistant verknüpfen, erfahren Sie in der allgemeinen App-Übersicht. Diese finden Sie online unter www.pearl.de/support. Geben Sie dort im Suchfeld einfach die Artikelnummer NX-4667 bzw. NX-4672 ein. www.pearl.de/support Aktion Sprachbefehl Alexa, schalte XXX an! Rollladen hochfahren OK, Google, öffne XXX! -
Seite 20: Datenschutz
Max. Load 300 W Schutzklasse II Schutz durch doppelte oder verstärkte Isolierung Standard 802.11 b/g/n Band 2,4 GHz WLAN Funkfrequenz 2.412-2.484 MHz Sendeleistung 17 dBm Maße 86 x 86 x 39 mm Gewicht 130 g Luminea Home Control – www.luminea.info...
