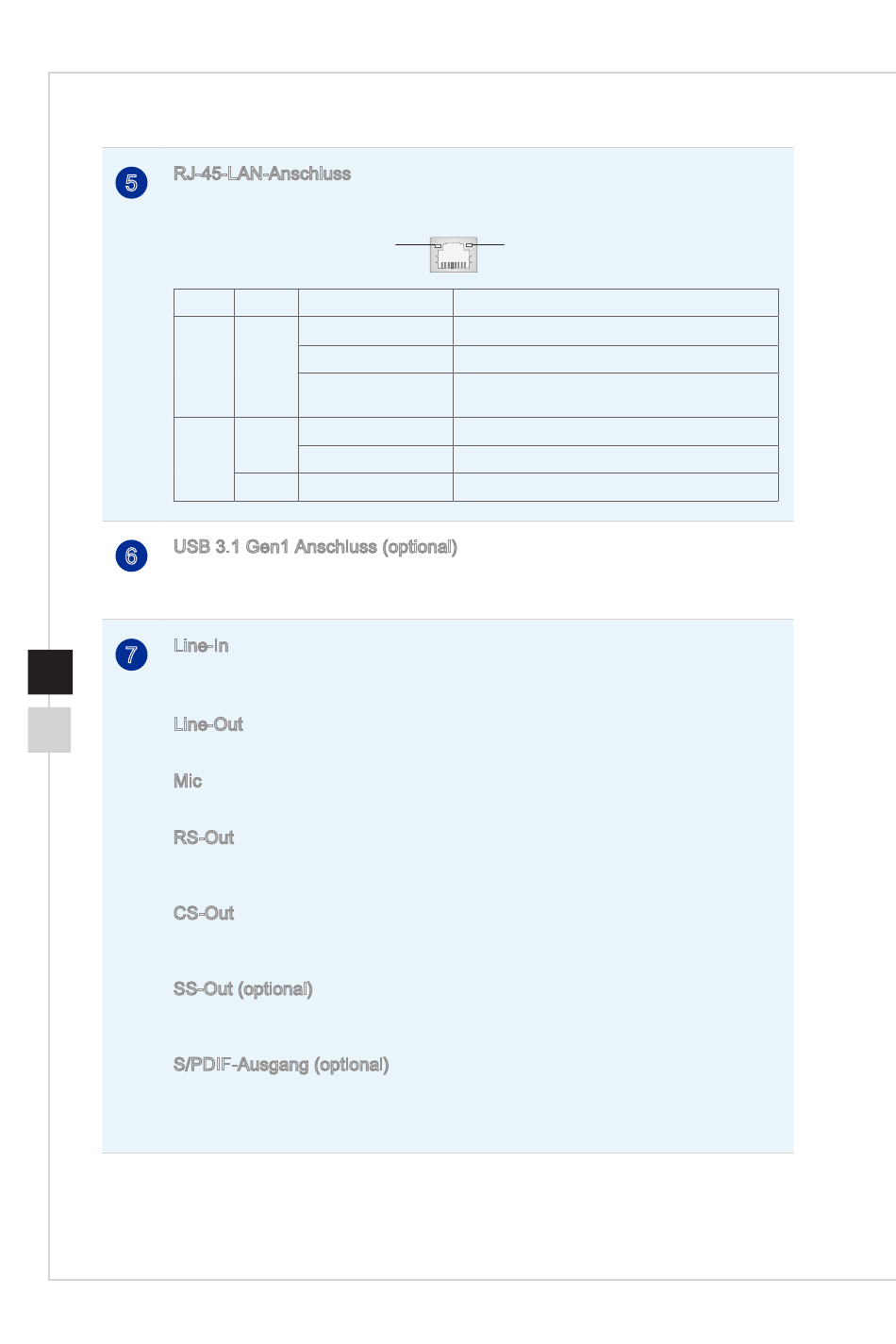

RJ-45-LAN-Anschluss
5
Der Standard-RJ-45-LAN-Anschluss dient der Verbindung mit dem Netzwerk (Local
Area Network, LAN)� Hier können Sie ein Netzwerkkabel anschließen�
LED
Links
Rechts
USB 3�1 Gen1 Anschluss (optional)
6
Der USB 3�1 Gen1 Anschluss ist abwärtskompatibel mit USB 2�0 Geräten und
unterstützt Datentransferraten bis zur 5 Gbit/s (SuperSpeed)�
Line-In
7
1-6
Blau - Der Anschluss kann einen externen CD Player, Tapeplayer oder ein sonstiges
Audiogerät aufnehmen�
Line-Out
Grün - An den Anschluss können Sie Lautsprecher oder Kopfhörer anschließen�
Mic
Rosa - Der Anschluss nimmt ein Mikrofon auf�
RS-Out
Schwarz - Dieser Anschluss nimmt die hinteren Surround-Lautsprecher im 5�1/ 7�1
-Kanalmodus auf�
CS-Out
Orange - Dieser Anschluss nimmt die mittleren oder Subwoofer- Lautsprecher im 5�1/
7�1 -Kanalmodus auf�
SS-Out (optional)
Grau - Dieser Anschluss nimmt die seitlichen Surround-Lautsprecher im 7�1-Kanalmodus
auf�
S/PDIF-Ausgang (optional)
Dieser S/PDIF-Ausgang (Sony & Philips Digital Interconnect Format) dient als digitale
Schnittstelle zur Audioausgabe zur den externen Lautsprechern durch ein optisches
Faserkabel�
Gelb
Farbe
LED-Status
Gelb
Aus
Ein (ständig leuchtend)
Ein (blinkt)
Grün
Aus
Ein
Orange
Ein
Grün/ Orange
Zustand
LAN-Verbindung besteht nicht�
LAN-Verbindung besteht�
Der Computer kommuniziert mit einem anderen
Computer im LAN�
Datengeschwindigkeit von 10 Mbit/s ausgewählt�
Datengeschwindigkeit von 100 Mbit/s ausgewählt�
Datengeschwindigkeit von 1000 Mbit/s ausgewählt�
