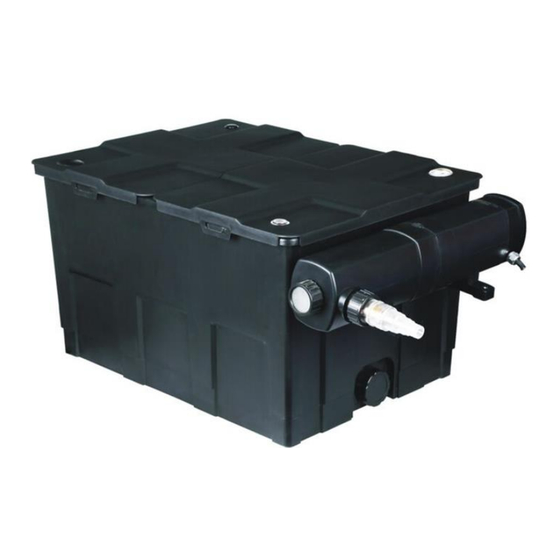

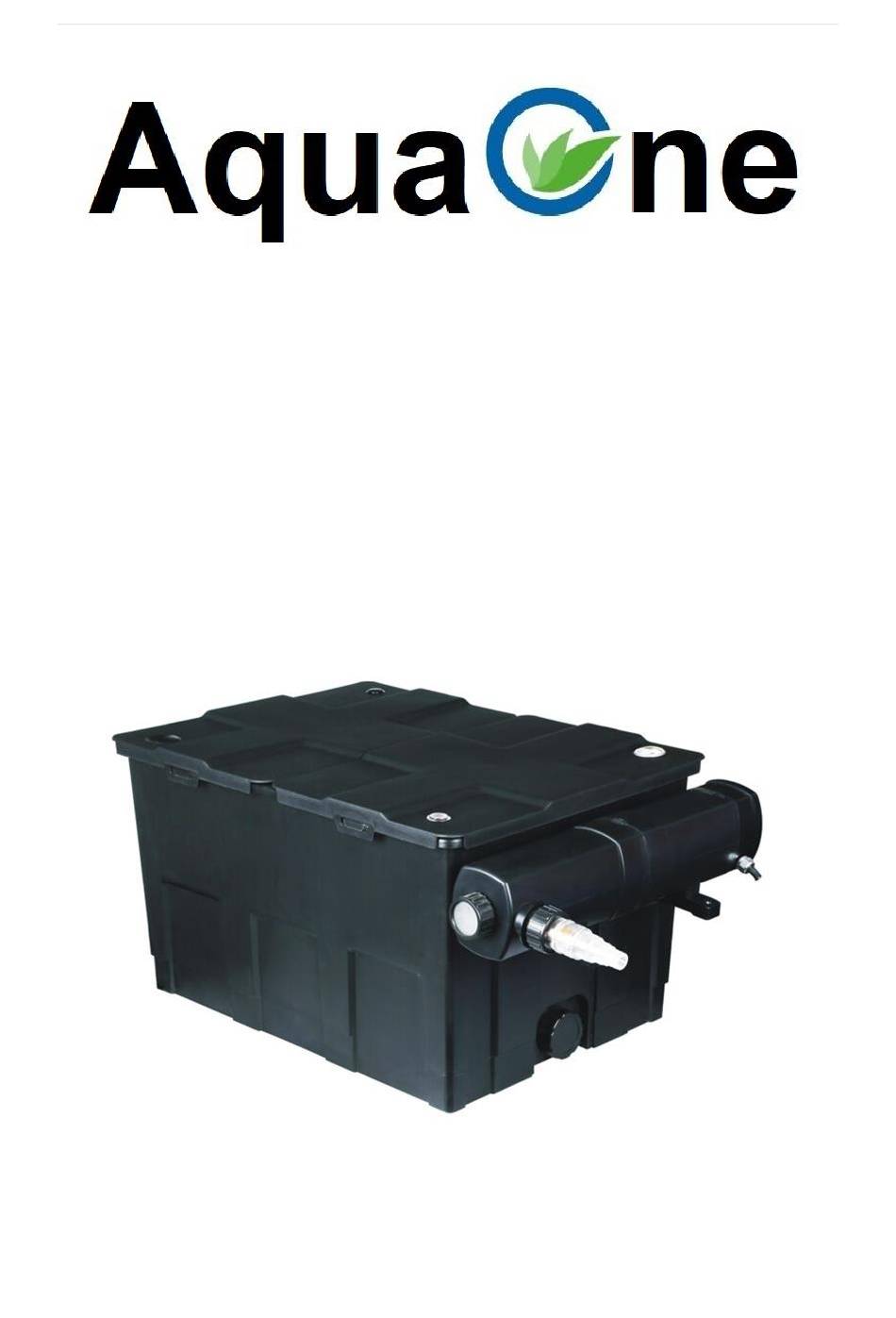

- Seite 1 S e i t e Bedienungsanleitung Teich-Biofilter CBF-550 by Aquaristikwelt24 OHG www.aquaristikwelt24.de...
-
Seite 2: Beschreibung
S e i t e Vielen Dank, dass Sie sich für ein Produkt von Aquaristikwelt24 entschieden haben. Lesen Sie die Bedienungsanleitung vor der Verwendung sorgfältig durch, um sicherzustellen, dass Sie das Gerät ordnungsgemäß verwenden. Bitte bewahren Sie das Handbuch für den Fall auf, dass Sie es in der Zukunft benötigen. - Seite 3 S e i t e Inbetriebnahme Waschen Sie zunächst den Filter und die Filtermedien aus. Montieren Sie die Schlauchtüllen am Filter. Stecken Sie nun am Ausgang einen Teichschlauch auf die Tülle und befestigen Sie diesen optional noch mit einer Schlauchklemme. Das Ende des Schlauches sollte im Gefälle liegen, da es sich um einen drucklosen Filter...
- Seite 4 S e i t e mitgelieferten Schrauben befestigt. So wird das Wasser über die Pumpe vom Teich, durch den UVC Klärer in den Filter gepumpt. Die Komponenten sind vormontiert und es bedarf nur wenige Handgriffe, um den Filter und den Klärer zusammen zu bauen. by Aquaristikwelt24 OHG www.aquaristikwelt24.de...
-
Seite 5: Zusammenbau Cbf 550
S e i t e Zusammenbau CBF 550 by Aquaristikwelt24 OHG www.aquaristikwelt24.de... -
Seite 6: Reinigung
S e i t e Reinigung Bitte aktuellen Zustand Teiches beachten entsprechend Filtermedien auswaschen, damit kein Schmutz den Wasserfluss behindert. Wenn der Teich einen normalen ökologischen Zustand hat und nicht zu viel Schmutz enthält, sollte das Filtermedium alle 30 Tage ausgewaschen werden. -
Seite 7: Technische Daten
S e i t e Technische Daten Artikelname Filter: CBF 550 Passender UVC-Klärer: Cuv 224/236 Durchflussmenge: max. 12.000 L/h Maße CBF Filter: Länge 69cm, Tiefe 51,8cm, Höhe 40cm Für Teiche mit Fischbesatz: 30.000 Liter Für Teiche ohne Fischbesatz: 60.000 Liter Schlauchanschlüsse Eingang: 19 (3/4") / 25 (1") / 32 (1 1/4") / 40 (1 1/2")mm Schlauchanschlüsse Ausgang: 40 (1 1/2") / 50 (2") mm... - Seite 8 S e i t e Bedienungsanleitung CUV-218/224/236/2072/2110 Seiten: 2-8 (DE) Instruction manual CUV-218/224/236/2072/2110 Pages: 9-15 (EN) Alle Bedienungsanleitungen auch online unter: www.aquaristikwelt24.de All operating instructions also online at: www.aquaristikwelt24.de www.aquaristikwelt24.de By Aquaristikwelt24...
- Seite 9 Vielen Dank, dass Sie sich für einen AquaOne UVC Klärer entschieden haben. Lesen Sie die Bedienungsanleitung vor der Verwendung sorgfältig durch, um sicherzustellen, dass Sie das Gerät ordnungsgemäß verwenden. Bitte bewahren Sie das Handbuch für den Fall auf, dass Sie es in der Zukunft benötigen.
- Seite 10 Sicherheitshinweise 1. Der UVC-Klärer sollte 2m vom Rand des Teiches entfernt sein. Dieses Gerät kann nicht unter Wasser verwendet werden. 2. Vor der Wasserzirkulation darf die Stromquelle des UVC-Filters nicht eingeschaltet werden. 3. Bitte platzieren Sie den UVC-Klärer an einem stabilen und sicheren Ort. Die UV-Lichtröhre besteht aus leicht zerbrechlichem Quarzglas.
- Seite 11 Inbetriebnahme Teichpumpe einschalten. Prüfen Sie anschließend alle Anschlüsse auf Ihre Dichtigkeit. Sobald Sie dies geprüft haben, stecken Sie den Netzstecker in die Steckdose, die UVC-Lampe fängt an hellblau zu leuchten und der UVC Klärer ist in Betrieb. Prüfung des UVC-Leuchtmittels Sollte die UVC-Lampe nicht mehr leuchten, können Sie die Funktion ganz einfach prüfen.
- Seite 12 Fehlerbehebung Funktionsstörung Grund Behebung Teich stark verschmutzt Algen und Blätter aus dem Teich entfernen, Teilwasserwechsel durchführen Die Geräteleistung ist nicht Quarzglasrohr verschmutzt Reinigen Sie das zufriedenstellend Quarzglasrohr Kapazität der UVC-Lampe Wechseln Sie die Lampe erschöpft nach ca. 8000 Betriebsstunden Stecker nicht angeschlossen Stecker anschließen UVC-Lampe defekt Austausch der UVC-Lampe...
- Seite 13 9. Stellen Sie sicher, dass das Quarzglas intakt ist. 10. Schalten Sie nach der Installation zuerst die Stromversorgung der Wasserpumpe ein und schließen Sie dann die Stromversorgung des Geräts an. *Hinweis: Aufgrund der Unterschiede zwischen den Modellen dient das gezeigte Bild nur als Referenz. Bitte beziehen Sie sich auf die tatsächlichen Teile.
- Seite 14 Technische Daten Modell CUV 218 CUV 224 CUV 236 CUV 2072 CUV 2110 Stromspannung 220V-240V/50HZ Stromverbrauch UV-Lampe (W) 2x36 2x55 Kapazität (L) 20000 35000 45000 90000 120000 Durchfluss 2500 4500 6000 8000 8000 (L/H) Anschlüsse 3/4“-1“-1 ¼“- 1 ½“ 1 ¼“-1 ½“-2“ Länge (mm) Druckleistung (bar)
- Seite 15 Zusammenbau Cuv 2072/2110 www.aquaristikwelt24.de By Aquaristikwelt24...
- Seite 16 Thank you for purchasing an AquaOne CUV Series UVC clarifing. Read the user manual carefully before use to ensure you use the device properly. Warranty The guarantee period is 2 years, valid from the invoice date. The wearing parts of the filter are not covered by the warranty. The damage caused by improper use is excluded from the warranty.
- Seite 17 Please place the UVC in the steady and safe spot, because the UV lamp is made of quartz glass which is easy tobe broken. lfthe UV lamp orthe body shell is broken, the equipment can not be used. When any person in the water, the UVC can not be used.
- Seite 18 Features 1.Patented inlet with spiral guide design which can be fully balanced water flow and better sterilization. 2.Effectively prevent the algae from multiplying and breeding, keep the water clear and pond clean. 3. Suitable for pond and koi pool. Instruction When the water go through the pump and the device, this equipment...
- Seite 19 lmportant: connect the water pump first, and then connect the UV device. Do not run the device without water. This device will be automatically turned on after the power on. -When the UV germicidal lamp shows blue light, it means the equipment running normally.
- Seite 20 *Note: Due to the differences between models, the shown picture is only for reference. Please refer to the actual parts. www.aquaristikwelt24.de By Aquaristikwelt24...
-
Seite 21: Wearing Parts
Trouble shooting MALFUNCTION CAUSE REMEDY Waier extremely soiled Remove algae and leaves from the pond, perform partial water change The unit performance is not satisfactory Quartz glass tube soiled Clean the quartz glass tube Replace the lamp after approx. UVC lamp capacity exhausted 8000 operating hours... - Seite 22 CUV-218/224/236 Part List CUV-2072/2110 Part List www.aquaristikwelt24.de By Aquaristikwelt24...
- Seite 23 S e i t e Bedienungsanleitung CTF-B Teichpumpe Modelle von 3000 – 16000 Liter pro Stunde www.aquaristikwelt24.de by Aquaristikwelt24 OHG...
- Seite 24 S e i t e Vielen Dank, dass Sie sich für eine AquaOne Teichpumpe CTF-B Serie entschieden haben. Lesen Bedienungsanleitung vor der Verwendung sorgfältig durch, um sicherzustellen, dass Gerät ordnungsgemäß verwenden. Bitte bewahren Sie das Handbuch für den Fall auf, dass Sie es in der Zukunft benötigen.
- Seite 25 S e i t e Installation Mit einem Skimmer Wenn Sie die Pumpe mit einem Skimmer betreiben möchten verwenden Sie beide Schlauchtüllen. An den „Eingang“ wird ein Schlauch angeschlossen und mit dem Skimmer verbunden, am „Ausgang“ wird die Pumpe mit einem Filter verbunden. Zunächst müssen die Schläuche mit Wasser gefüllt werden, damit der Wasserkreislauf geschlossen ist.
-
Seite 26: Zusammenbau
S e i t e Technische Daten Modelle Volt Watt H-Max Ausgang Anschlüsse Kabel Länge CTF-2800B 2.0m 3000 L/h 1“-1 ¼“-1 ½“ CTF-3800B 2.8m 3600 L/h 1“-1 ¼“-1 ½“ CTF-4800B 4.0m 4500 L/h 1“-1 ¼“-1 ½“ CTF-5800B 4.8m 5200 L/h 1“-1 ¼“-1 ½“...
