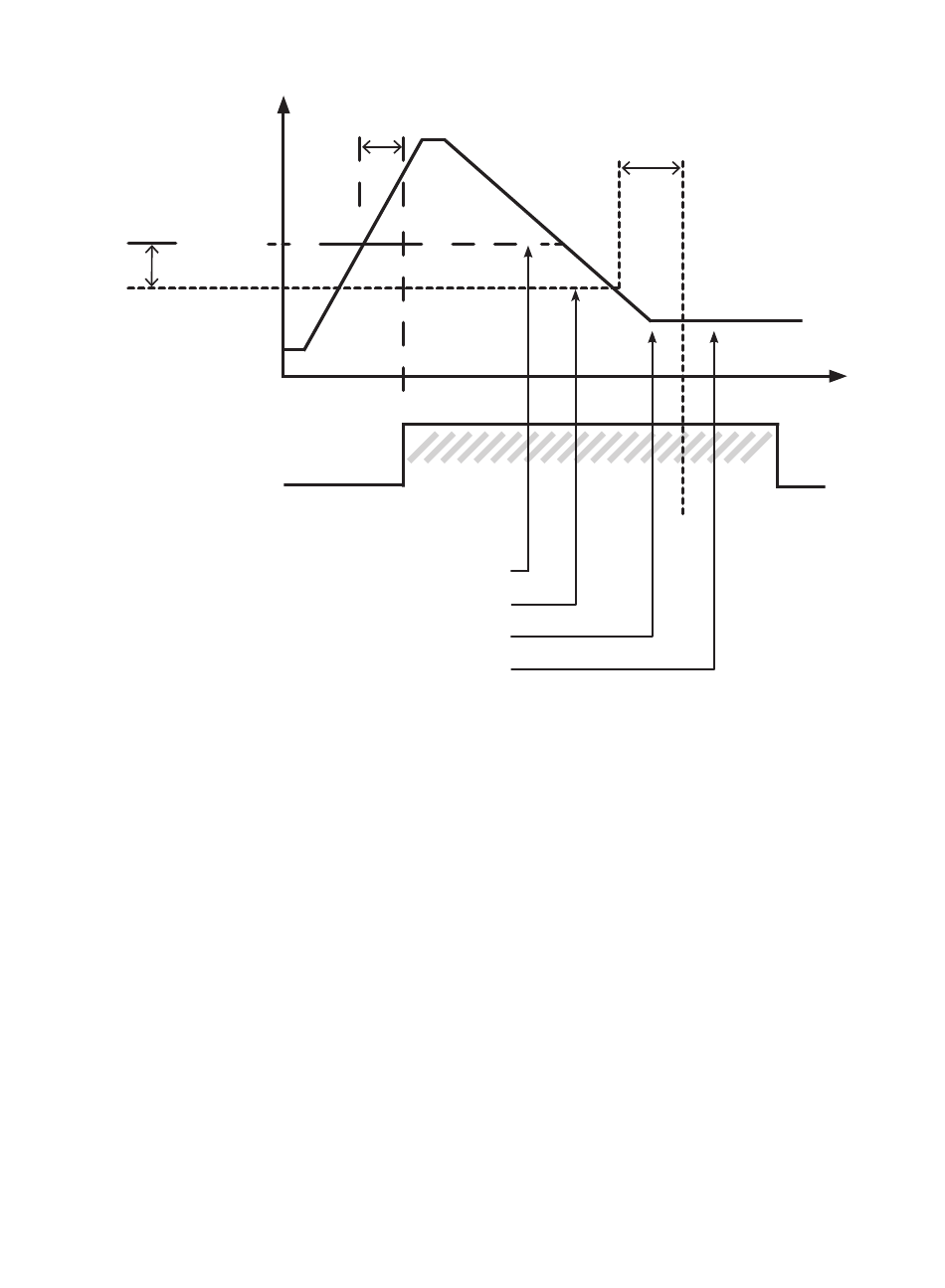

Grafische Darstellung der Verriegelungsfunktion „Schaltpunkt"
Eingangs-
Einschaltverzögerung
signal
Ausschaltverzögerung
Schaltpunkt
(steigend)
Hysterese
Zeit
Geschlossen
Relais verriegelt
Relaiskontakt
(N.O.)
Offen
Entriegelung nicht möglich (Sollwert ist noch überschritten)
Entriegelung nicht möglich (Sollwert-Hysterese ist noch überschritten)
Entriegelung nicht möglich (Ausschaltverzögerung noch aktiv)
Entriegelung möglich (manuelle Deaktivierung)
