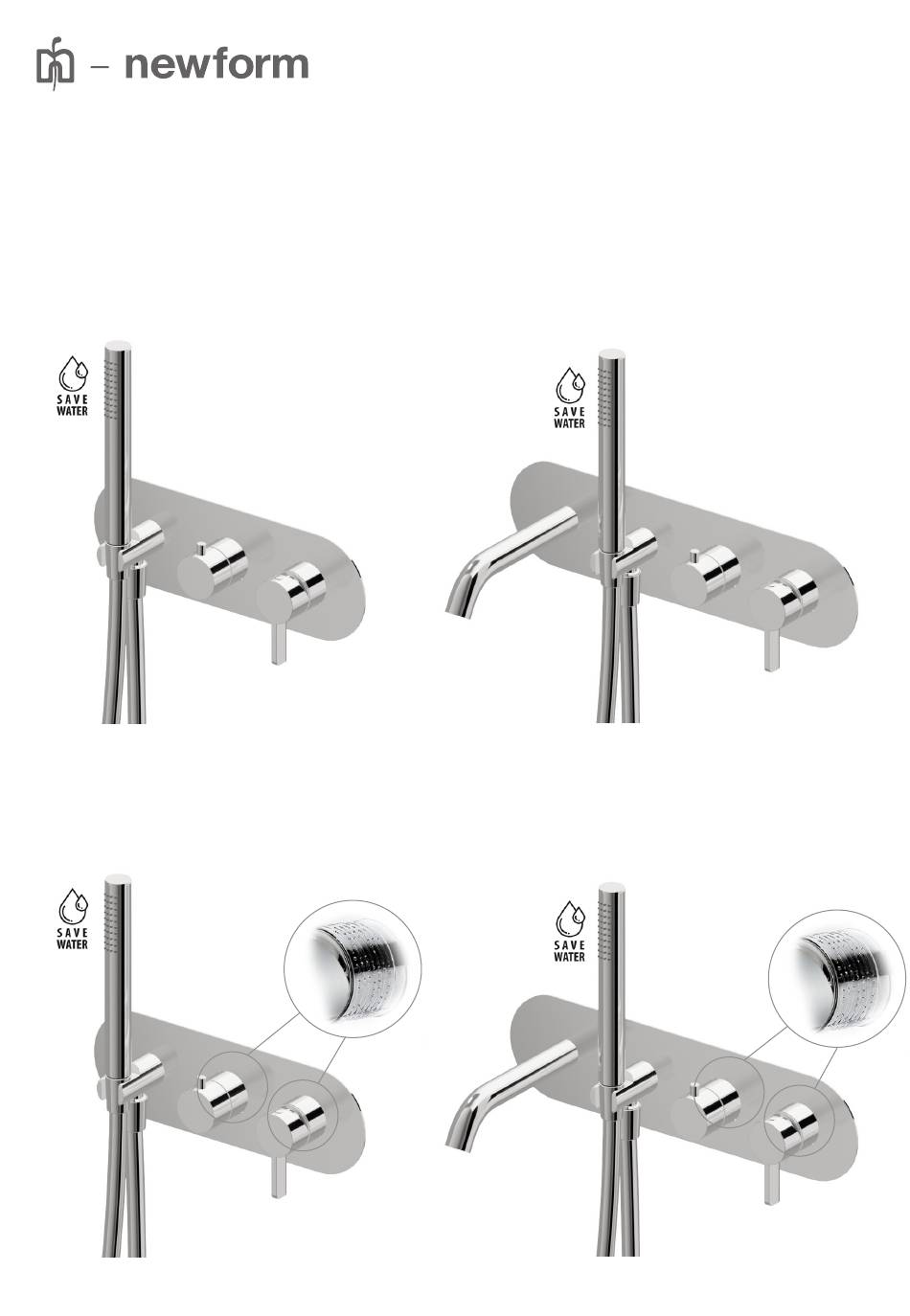

- Seite 1 istruzioni instructions instructions de montage Bedienungsanleitung instrucciones инструкции instruktioner 使用说明 تعليامت BLINK CHIC 71069E 71071E BLINK CHIC luxury 71169E 71171E...
- Seite 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Seite 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. • Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и установкой изделия.
- Seite 4 BLINK CHIC DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE BLINK CHIC СПРАВОЧНЫЕ _ REFERENZANGABEN_ DATOS DE REFERENCIA_ luxury البيانات املرجعية _ REFERENSUPPGIFTER_ 参考数据 _ ДАННЫЕ 71069E - 71169E 31030 ⌀ 24 M16x2 ⌀ 30 ⌀ 41 ⌀ 41 71071E - 71171E 31031 ⌀...
- Seite 5 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ 31030 ВНИМАНИЕ: Проверьте RU - IT - ATTENZIONE: Testare l’impianto senza установку, не снимая rimuovere il tappo-protezione in plastica.
- Seite 6 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ 31031 IT - ATTENZIONE: Testare l’impianto senza ВНИМАНИЕ: Проверьте RU - rimuovere il tappo-protezione in plastica. установку, не...
- Seite 7 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ ✖ ✖ IT - ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle parti esterne, accertarsi che l’impianto sia chiuso.
- Seite 8 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ TAGLIARE A FILO DEL RIVESTIMENTO ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO...
- Seite 9 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ ⬡ 8mm □ 14mm ⬡ 2.5mm املرحلة FASE 4_PHASE 4_ÉTAPE 4_SCHRITT 4_FASE 4_ 4 ЭТАП_FAS 4_步骤4_ 4 Avvitare le boccole (1).
- Seite 10 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ ⬡ 27mm ⭮ Max 12-13Nm ⬡ 2.5mm ⬡ 2.5mm املرحلة FASE 5_PHASE 5_ÉTAPE 5_SCHRITT 5_FASE 5_ 5 ЭТАП_FAS 5_步骤5_ 5 Inserire la cartuccia (8), avvitare la ghiera di fissaggio (9) ed inserire il cappuccio (10).
- Seite 11 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ water flow water flow water flow املرحلة FASE 6_PHASE 6_ÉTAPE 6_SCHRITT 6_FASE 6_ 6 ЭТАП_FAS 6_步骤6_ 6 Inserire il regolatore di portata, posizionandolo come indicato in figura.
- Seite 12 Alkohol, Säuren oder aggressive Stoffe enthalten, zu verwenden. the above rules. Die Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher Vorschriften verursacht werden. INTERVENTIONS D’ENTRETIEN MANTENIMIENTO...
- Seite 13 ،)يوىص أيض ً ا بتنظيف الصنابري باملاء والصابون فقط، وتجنب استخدام املنظفات الكاشطة (يف شكل مسحوق أو سائل S.p.A أو ق ِ طع اإلسفنج الكاشطة أو املنتجات األخرى التي تحتوي عىل كحول أو أحامض أو مواد عدوانية أخرى. ت ُعفى .. من أية مسؤولية عن األ رض ار الناجمة عن عدم م ر اعاة هذه القواعدNEWFORM...
- Seite 14 BLINK CHIC RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ BLINK CHIC ЗАПЧАСТИ _ RESERVDELAR_ 备件 _ PIEZAS DE REPUESTO_ luxury قطع الغيار BLINK CHIC 30490 71069E - 71071E 10698 15652 25228 25227 14720 17322 10403 25912 30970 10980 10604 24522 26843 23129 15144 14859...
