Installation
Die Installation darf nur durch
Fachpersonal erfolgen.
Das LEX1 in den Druckstutzen
drehen und über den Sechskant
des
Aufnehmers
schluss)
anziehen
Dreh moment 50 Nm). Eine
Gegenmutter sichert den Auf-
nehmer gegen das Gehäuse.

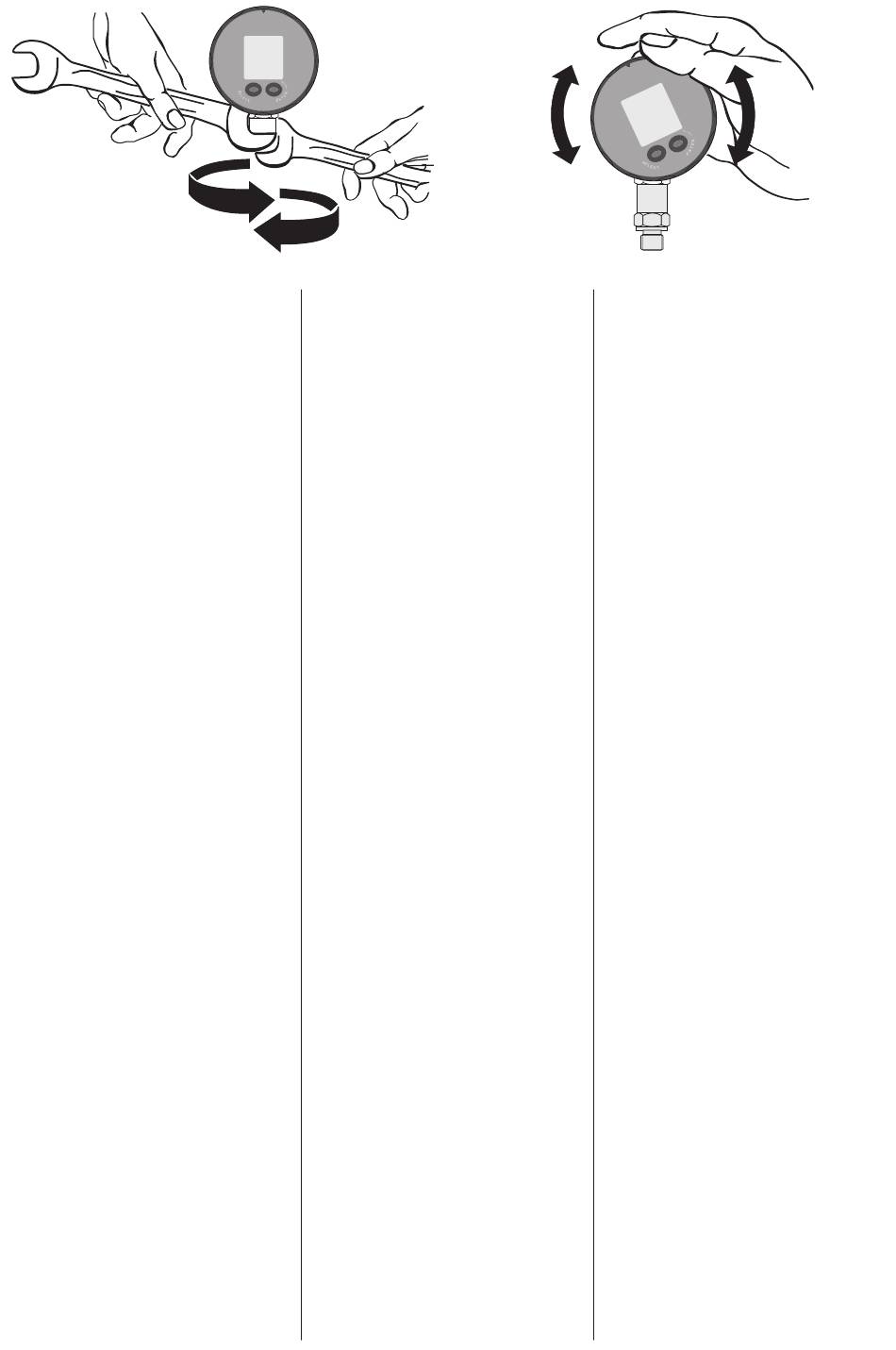

Ausrichten der Frontseite:
Lösen der Gegenmutter am
Gehäuse mit zwei Gabelschlüs-
seln. Die Anzeige des LEX1
lässt sich sich jetzt gegen den
Aufnehmer
verdrehen.
richten der Frontseite in die
optimale Richtung und Anzie-
hen der Gegenmutter.
Die Anzeige des LEX1 lässt sich
knapp 180° nach links und nach
rechts drehen. Danach öffnet
sich der Deckel aus dem Ge-
häuseunterteil. ACHTUNG: Wei-
teres Drehen kann die Litzen be-
schädigen!
Batteriewechsel /
Batterie-Laufzeit
Bei schwacher Batterie leuchtet
im Display das Batteriesymbol
(BAT LOW) auf.
Batteriewechsel: Bitte Gerät
ausschalten. Drehen Sie den
Anzeigeteil-Ring
über
Anschlag hinaus, bis er sich
aus dem Gehäuseteil löst. Bat-
teriefach öffnen und die Batterie
(Typ CR 2430) wechseln.
Installation
The installation must be carried
out by qualified personnel only.
Screw the LEX1 into the female
pressure port and tighten using
(Druckan-
the hexagon of the transducer
(max.
(pressure
torque 50 Nm). The transducer
is secured to the housing by a
lock nut.
Aligning the face:
Slacken the lock nut at the
housing using two open-ended
spanners. The display of the
LEX1 can now be rotated in
Aus-
relation to the transducer. Move
the face to the desired position
and tighten the lock nut.
The LEX1's display can be
turned almost 180° to the left
and right. The lid of the lower
housing can then be opened.
ATTENTION: Turning the display
more than 180° may damage
the wires.
Battery Change /
Battery Life
When the battery starts weak-
ening, a low battery warning (BAT
LOW) will appear in the display.
Battery change: Please turn off
the instrument before changing
den
the battery. Open the instrument
by turning the display ring beyond
the limit stop. Disconnect the bat-
tery. Remove weak battery and
insert new one (type CR 2430).
connection)
(max.
- 5 -
Installation
L'installation doit être effectuée
uniquement par du person nel
qualifié.
Visser LEX1 sur l'installation
et le serrer à l'aide de l'écrou
6 pans (couple serrage max.
50 Nm).
Un contre-écrou maintient le cap-
teur sur le boîtier.
Orientation du plan de la face
avant :
Desserrer le contre écrou du
boîtier à l'aide de deux clés
plates. Le boîtier peut alors
tourner par rapport au capteur.
Orienter la face avant et resser-
rer le contre écrou.
L'affichage du LEX1 peut être
tourné
presque 180° vers la
gauche et vers la droite.
Ensuite, la partie inférieure du
boîtier va s'ouvrir. ATTENTION,
en tournant plus loin les fils
peuvent être endommagés!
Remplacement de la batterie /
Durée de vie de la batterie
L'indication batterie faible est
signalée par l'apparition du sigle
batterie (BAT LOW) sur l'écran.
Remplacement de la batterie : ar-
rêter le LEX1, ouvrir le compar-
timent renfermant la batterie et
procéder à son remplacement
(type CR 2430).
