2) Für asymmetrische Signale eignet sich die Cinch-
Buchse (1) oder die 6,3-mm-Klinkenbuchse (2),
wenn 2-polige Klinkenstecker verwendet werden.
Bei der gleichzeitigen Nutzung mehrerer Buchsen
werden die Eingangssignale gemischt.
4.2 Stromversorgung
Den Stecker des Netzkabels (8) in eine Netzsteckdose
(230 V~/50 Hz) stecken.
5 Bedienung
VORSICHT Stellen Sie die Lautstärke der Audio -
anlage nie sehr hoch ein. Hohe Laut-
stärken können auf Dauer das Gehör
schädigen! Das Ohr gewöhnt sich an
sie und empfindet sie nach einiger Zeit
als nicht mehr so hoch. Darum eine
hohe Lautstärke nach der Gewöhnung
nicht weiter erhöhen.
Hinweis: Um Schaltgeräusche zu vermeiden, die
Lautsprecher immer nach den angeschlos-
senen Geräten einschalten und nach dem
Gebrauch zuerst ausschalten.
1) Den Regler GAIN (4) zunächst auf -30 dB (Links-
anschlag) stellen und die Lautsprecherbox mit dem
Schalter POWER (6) einschalten. Die LED auf der
Vorderseite leuchtet.
2) Mit dem Regler GAIN die Eingangsverstärkung auf
die Signalquelle abstimmen. Den Regler nur so weit
aufdrehen, dass der Ton nicht verzerrt wiedergege-
ben wird.
3) Wenn gewünscht, den Hochtonanteil mit dem
Schalter HF ADJUST (5) im Bereich von -2 dB bis
+1 dB anpassen.
4) Nach dem Gebrauch die Lautsprecherbox mit dem
Schalter POWER wieder ausschalten.

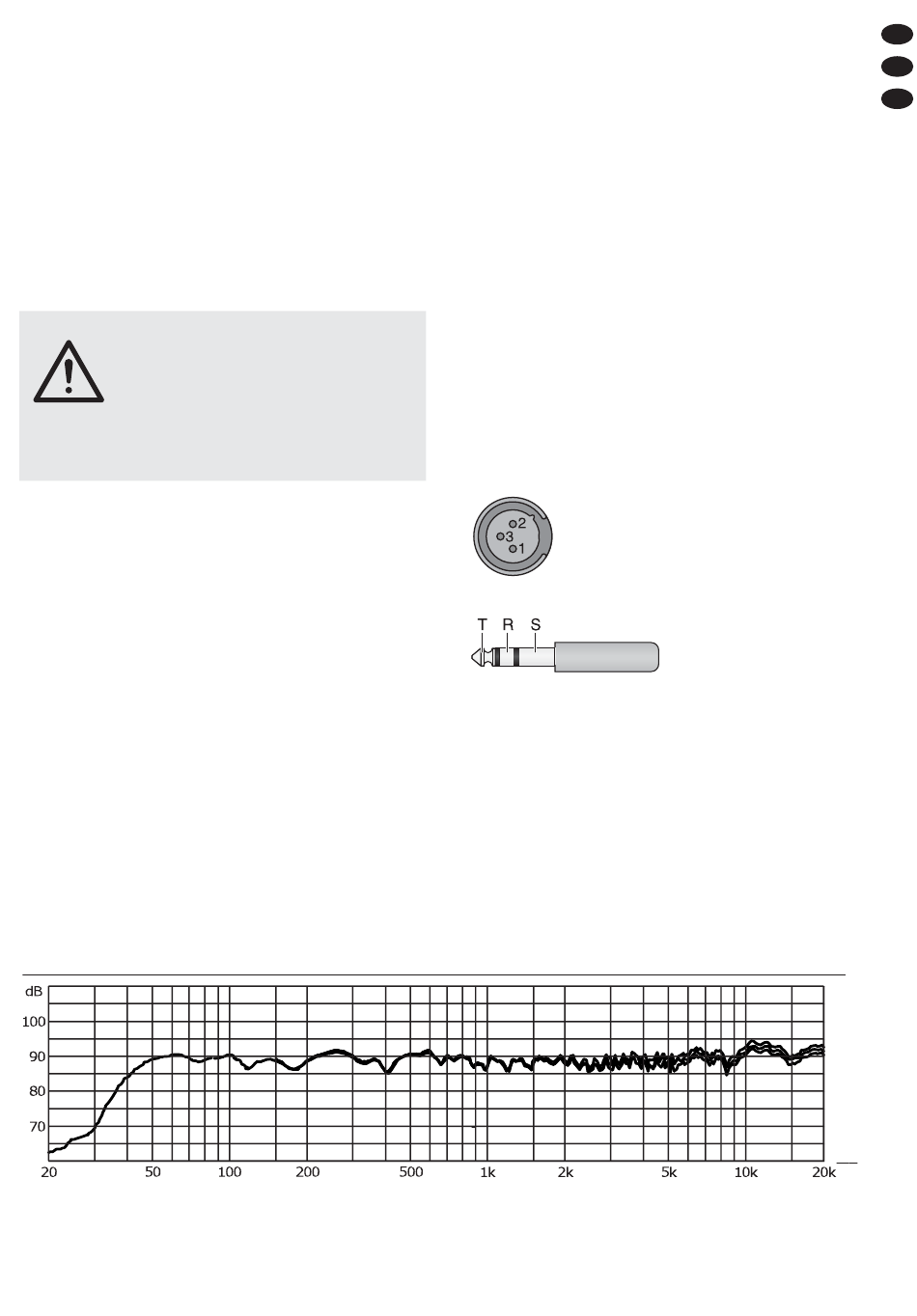

Frequenzgang
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
6 Technische Daten
Frequenzbereich: . . . . . . . .
Hochtonkorrektur: . . . . . . . . -2/-1/0/+1 dB schaltbar
Trennfrequenz: . . . . . . . . . . 3,2 kHz
Verstärkerleistung je Box
Höhen: . . . . . . . . . . . . . . 20 W
Bässe: . . . . . . . . . . . . . . 50 W
Zusammen: . . . . . . . . . . 70 W
Lautsprecher-
Kennschalldruck: . . . . . . . . 87 dB (1 W / 1 m)
Max. Schalldruck: . . . . . . . . 104 dB
Eingangsempfindlichkeit: . . 720 mV
Max. Eingangspegel: . . . . . 7 V
Eingangsimpedanz
Cinch: . . . . . . . . . . . . . . 7,7 kΩ
XLR, Klinke (sym.): . . . . 10 kΩ
Anschlüsse:
Cinch,
XLR-Anschluss,
1 = Masse
2 = Signal +
3 = Signal -
6,3-mm-Klinkenanschluss
Stromversorgung: . . . . . . . . 230 V~/50 Hz
Leistungsaufnahme: . . . . . . max. 170 VA
Einsatztemperatur: . . . . . . . 0 – 40 °C
Abmessungen (B × H × T): . 265 × 382 × 325 mm
Gewicht je Box: . . . . . . . . . . 9,6 kg
Änderungen vorbehalten.
INTERNATIONAL GmbH & Co. KG ge schützt.
®
Abb. 2
RMS
RMS
, 120 W
RMS
MAX
T = Signal +
R = Signal -
S = Masse
Hz
D
A
CH
f
5
