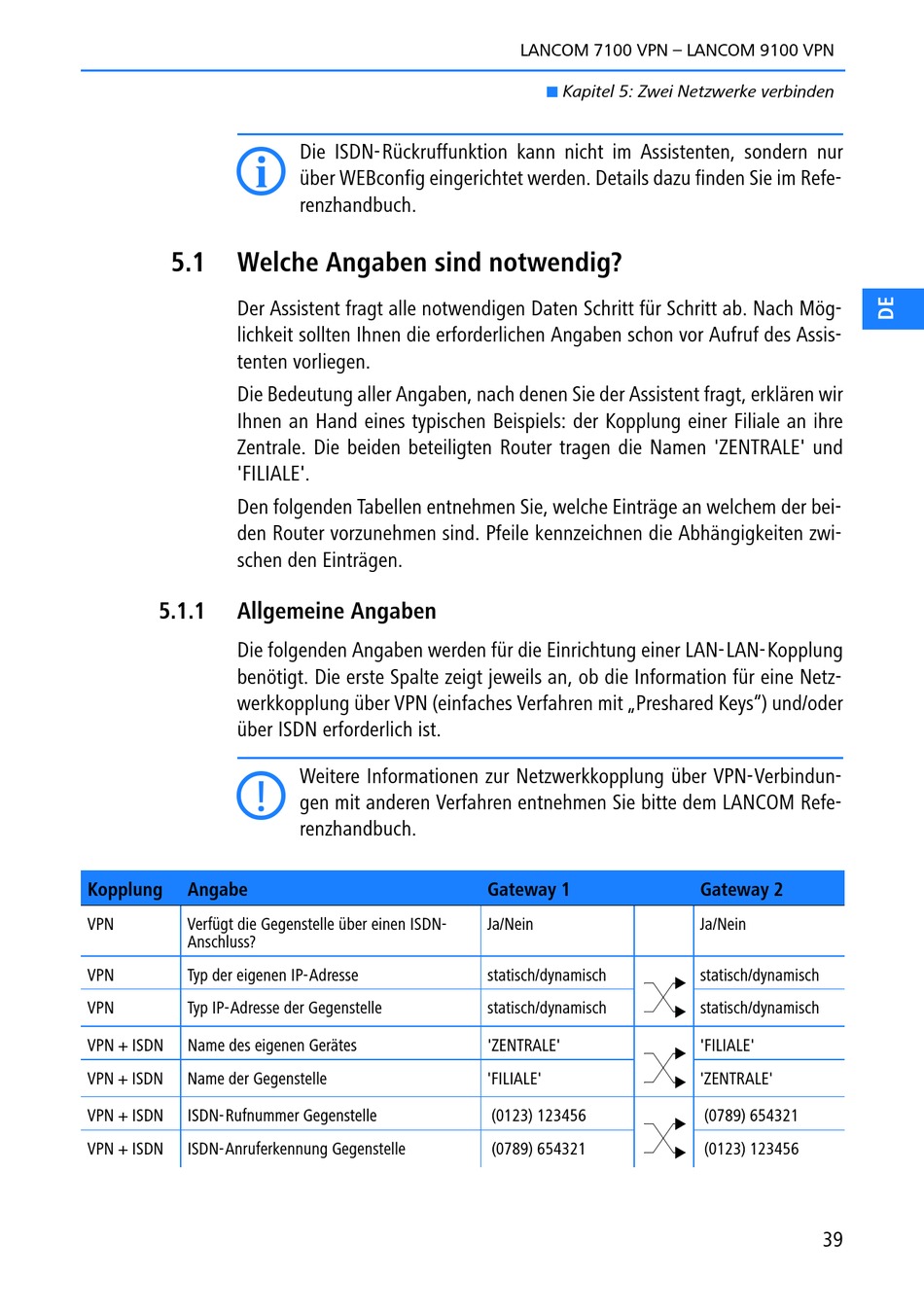

5.1
Welche Angaben sind notwendig?
Der Assistent fragt alle notwendigen Daten Schritt für Schritt ab. Nach Mög-
lichkeit sollten Ihnen die erforderlichen Angaben schon vor Aufruf des Assis-
tenten vorliegen.
Die Bedeutung aller Angaben, nach denen Sie der Assistent fragt, erklären wir
Ihnen an Hand eines typischen Beispiels: der Kopplung einer Filiale an ihre
Zentrale. Die beiden beteiligten Router tragen die Namen 'ZENTRALE' und
'FILIALE'.
Den folgenden Tabellen entnehmen Sie, welche Einträge an welchem der bei-
den Router vorzunehmen sind. Pfeile kennzeichnen die Abhängigkeiten zwi-
schen den Einträgen.
5.1.1
Allgemeine Angaben
Die folgenden Angaben werden für die Einrichtung einer LAN-LAN-Kopplung
benötigt. Die erste Spalte zeigt jeweils an, ob die Information für eine Netz-
werkkopplung über VPN (einfaches Verfahren mit „Preshared Keys") und/oder
über ISDN erforderlich ist.
Kopplung
Angabe
VPN
Verfügt die Gegenstelle über einen ISDN-
Anschluss?
VPN
Typ der eigenen IP-Adresse
VPN
Typ IP-Adresse der Gegenstelle
VPN + ISDN
Name des eigenen Gerätes
VPN + ISDN
Name der Gegenstelle
VPN + ISDN
ISDN-Rufnummer Gegenstelle
VPN + ISDN
ISDN-Anruferkennung Gegenstelle
Die ISDN-Rückruffunktion kann nicht im Assistenten, sondern nur
über WEBconfig eingerichtet werden. Details dazu finden Sie im Refe-
renzhandbuch.
Weitere Informationen zur Netzwerkkopplung über VPN-Verbindun-
gen mit anderen Verfahren entnehmen Sie bitte dem LANCOM Refe-
renzhandbuch.
LANCOM 7100 VPN – LANCOM 9100 VPN
Kapitel 5: Zwei Netzwerke verbinden
Gateway 1
Ja/Nein
statisch/dynamisch
statisch/dynamisch
'ZENTRALE'
'FILIALE'
(0123) 123456
(0789) 654321
Gateway 2
Ja/Nein
statisch/dynamisch
statisch/dynamisch
'FILIALE'
'ZENTRALE'
(0789) 654321
(0123) 123456
39
