Kapitel 02
Vorbereitung

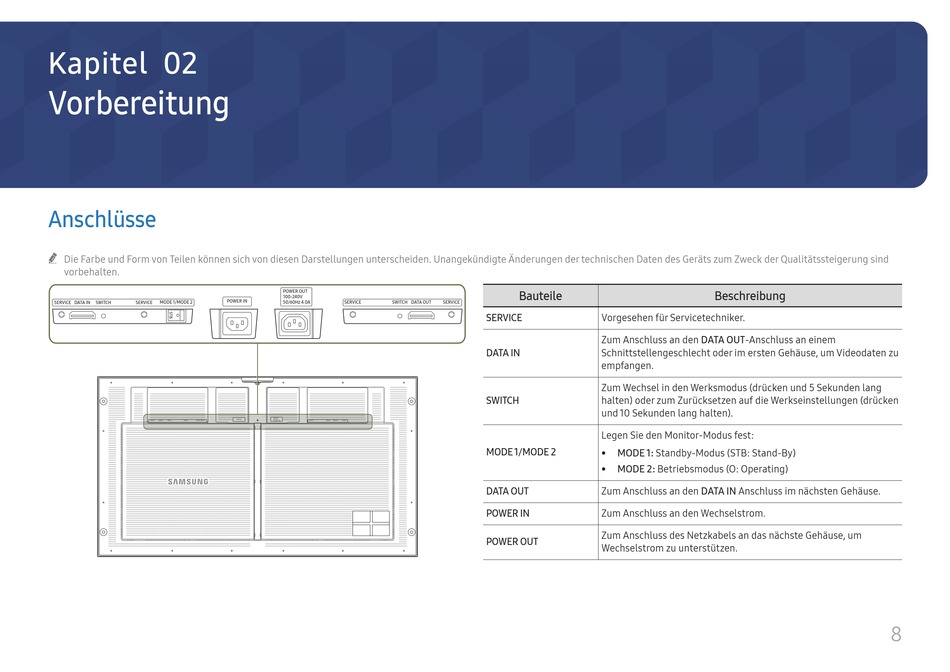

Anschlüsse
" Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind
vorbehalten.
POWER IN
SERVICE
DATA IN
SWITCH
SERVICE
MODE 1/MODE 2
SERVICE
DATA IN
SWITCH
SERVICE
MODE 1/MODE 2
POWER OUT
100-240V
50/60Hz 4.0A
SERVICE
SWITCH
DATA OUT
POWER OUT
POWER IN
100-240V
50/60Hz 4.0A
SERVICE
SWITCH
DATA OUT
SERVICE
Bauteile
SERVICE
SERVICE
Vorgesehen für Servicetechniker.
Zum Anschluss an den DATA OUT-Anschluss an einem
DATA IN
Schnittstellengeschlecht oder im ersten Gehäuse, um Videodaten zu
empfangen.
Zum Wechsel in den Werksmodus (drücken und 5 Sekunden lang
SWITCH
halten) oder zum Zurücksetzen auf die Werkseinstellungen (drücken
und 10 Sekunden lang halten).
Legen Sie den Monitor-Modus fest:
MODE 1/MODE 2
•
MODE 1: Standby-Modus (STB: Stand-By)
•
MODE 2: Betriebsmodus (O: Operating)
DATA OUT
Zum Anschluss an den DATA IN Anschluss im nächsten Gehäuse.
POWER IN
Zum Anschluss an den Wechselstrom.
Zum Anschluss des Netzkabels an das nächste Gehäuse, um
POWER OUT
Wechselstrom zu unterstützen.
Beschreibung
8
