Anpassung des Mitteltonpegels
Je nach Installationsort des Mitteltöners ist es nötig, den Pegel
anzupassen. Befindet sich der Mitteltöner z.B. im Fußraum oder
auf dem Armaturenbrett muß die Lautstärke korrigiert werden.
Ohne Pegelanpassung wären die Mitteltöner zu laut oder zu leise.
Natürlich kann die Weiche auch auf die persönliche Vorstellung
der Mitteltonlautstärke oder Musikrichtung eingestellt werden.
HOCHPASS MITTELTON
TIEFPASS MITTELTON
TIEFPASS TIEF-MITTELTON
Montage Tips
WARNUNG: Trennen Sie vor der Montage den Masse-Pol (-) von
der Fahrzeugbatterie. Kontrollieren Sie alle Anschlüsse auf richtige
Polung, dies kann sonst zu Kurzschlüssen an der Fahrzeugelektrik
führen. Die besten Einbaupositionen sind die Originalplätze
zwecks Originalität und einfacher Montage. Beachten Sie, dass die
Lautsprecher plan und stabil eingebaut werden. Die Qualität des
Einbaues entscheidet sehr stark das Klangbild, daher sollte auf
Dämmung und Sorgfalt bei der Installation geachtet werden.
Beachten Sie, dass die Lautsprecher vor Hitze,
Sonneneinstrahlung, mechanischen Einflüssen, Feuchtigkeit und
Nässe durch Zubehör von AUDIO SYSTEM geschützt sind.
ACHTUNG: Verlegen Sie Ihre Kabel so, dass diese nicht
gequetscht werden oder über scharfe Kanten verlaufen. Dies kann
zu Kurzschlüssen mit Beschädigungen führen.
Vorsicht: Beim Entfernen von Innenverkleidungen können
Befestigungsteile beschädigt werden, diese müssen Sie ersetzen.
Wichtig: Die richtige Polarität der Lautsprecher zueinander
beeinflusst das Klangbild entscheidend. Dies kann z.B. durch
gemeinsames Verpolen der Hochtöner verbessert werden.
Ausprobieren und hören bzw. messen ist hier sinnvoll!
Optionales Einbauzubehör
- ALUBUTYL 1500, 2000
EVO
und ALU 500
selbstklebende Dämmmatten
EVO
- Dämmung: DOORKIT 1.0 und DOORKIT 2.0
- Z-(T)SC 0.75, 1.5, 2.5, 4.0 Lautsprecherkabel
- MBR165/MBR200 Spritzwasserschutz
audio system germany - falltorstrasse 6 - 76707 hambrückeN

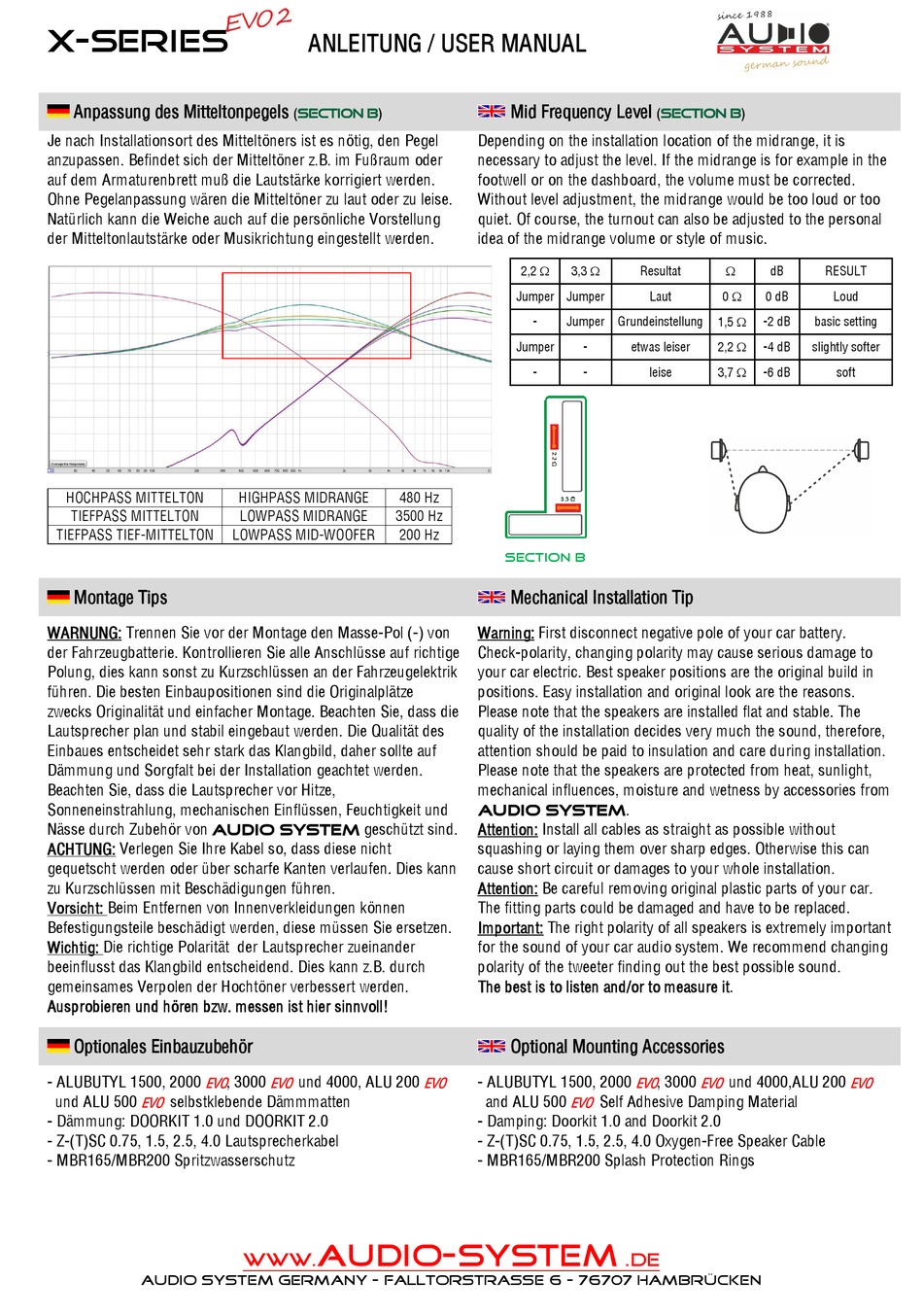

ANLEITUNG / USER MANUAL
(SECTION
B)
HIGHPASS MIDRANGE
480 Hz
LOWPASS MIDRANGE
3500 Hz
LOWPASS MID-WOOFER
200 Hz
, 3000
und 4000, ALU 200
EVO
audio-system
www.
Mid Frequency Level
Depending on the installation location of the midrange, it is
necessary to adjust the level. If the midrange is for example in the
footwell or on the dashboard, the volume must be corrected.
Without level adjustment, the midrange would be too loud or too
quiet. Of course, the turnout can also be adjusted to the personal
idea of the midrange volume or style of music.
2,2
3,3
Jumper Jumper
-
Jumper Grundeinstellung
Jumper
-
-
-
SECTION B
Mechanical Installation Tip
Warning: First disconnect negative pole of your car battery.
Check-polarity, changing polarity may cause serious damage to
your car electric. Best speaker positions are the original build in
positions. Easy installation and original look are the reasons.
Please note that the speakers are installed flat and stable. The
quality of the installation decides very much the sound, therefore,
attention should be paid to insulation and care during installation.
Please note that the speakers are protected from heat, sunlight,
mechanical influences, moisture and wetness by accessories from
AUDIO SYSTEM.
Attention: Install all cables as straight as possible without
squashing or laying them over sharp edges. Otherwise this can
cause short circuit or damages to your whole installation.
Attention: Be careful removing original plastic parts of your car.
The fitting parts could be damaged and have to be replaced.
Important: The right polarity of all speakers is extremely important
for the sound of your car audio system. We recommend changing
polarity of the tweeter finding out the best possible sound.
The best is to listen and/or to measure it.
Optional Mounting Accessories
- ALUBUTYL 1500, 2000
EVO
and ALU 500
EVO
- Damping: Doorkit 1.0 and Doorkit 2.0
- Z-(T)SC 0.75, 1.5, 2.5, 4.0 Oxygen-Free Speaker Cable
- MBR165/MBR200 Splash Protection Rings
(SECTION
B)
Resultat
dB
Laut
0
0 dB
1,5
-2 dB
etwas leiser
2,2
-4 dB
leise
3,7
-6 dB
, 3000
und 4000,ALU 200
EVO
EVO
Self Adhesive Damping Material
.de
RESULT
Loud
basic setting
slightly softer
soft
EVO
