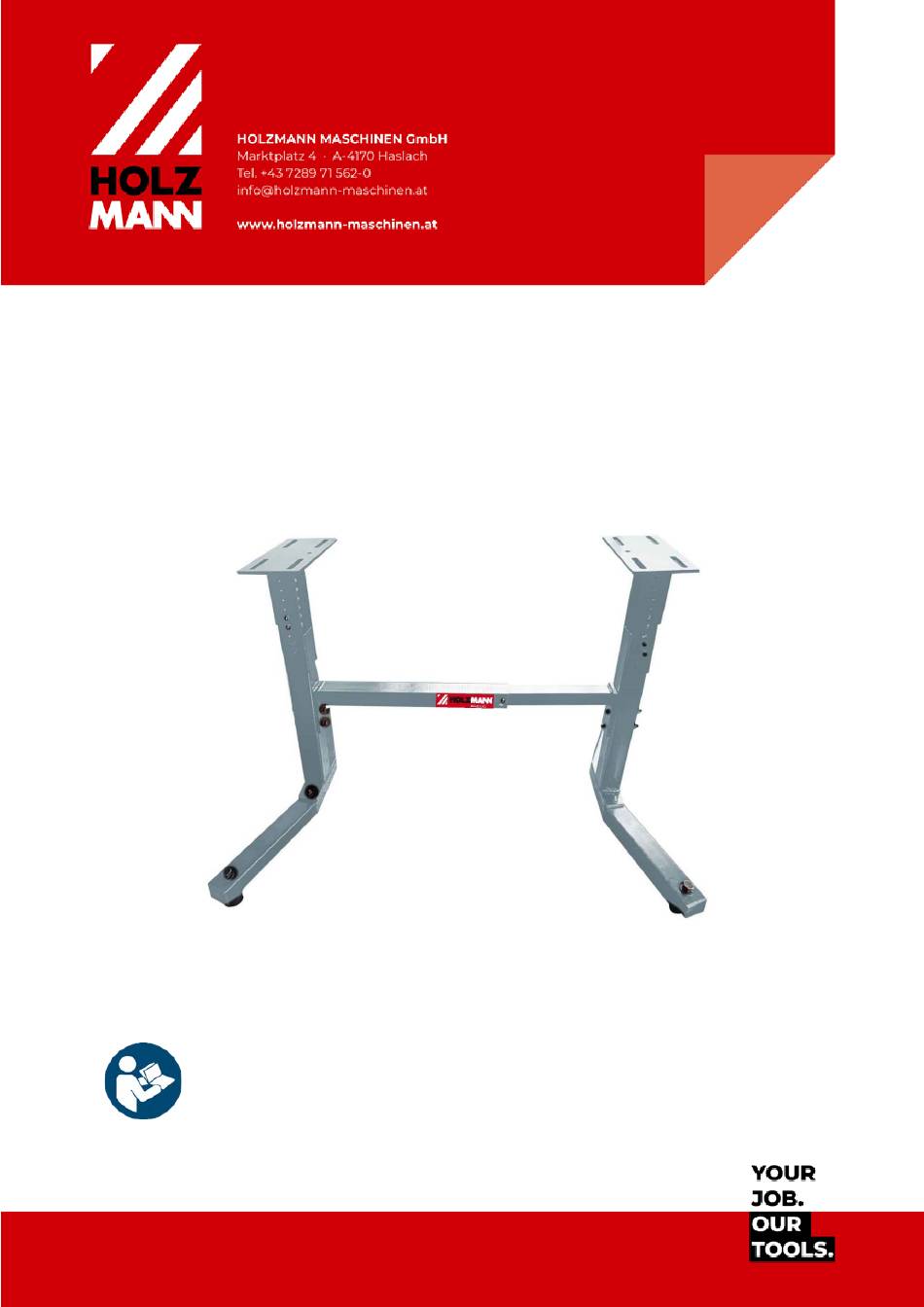

- Seite 1 Originalfassung MONTAGEANLEITUNG UNTERGESTELL Übersetzung / Translation MANUAL LATHE STAND D460UG Edition: 27.04.2023 – Revision – 00 – TrT – DE/EN...
-
Seite 2: Lieferumfang / Delivery Content
Max. Grundfläche / max. footprint 1070 × 597 mm Montageplatte (L×B) / mounting platform (L×W) 230 × 110 mm Tragfähigkeit / weight capacity 100 kg Gewicht Netto / weight net 19,8 kg Abmessungen Montageplatte / dimensions mounting platform: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at D460UG... - Seite 3 Säule (6) und des äußeren Querbalkens (5) ein. Zur Fixierung setzen Sie auf die Sechskantschrau- ben M10x80 (3) zwei Scheiben M10 (4) und zwei Sechskantmuttern M10 (1) auf. Wiederholen Sie den Vorgang mit dem inneren Querbalken. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at D460UG...
- Seite 4 Gemessen wird von der Mitte Bohrung an der rech- ten Montageplatte (3) bis zur Mitte der Bohrung der linken Montageplatte (4). Sobald die korrekte Länge eingestellt wurde, zie- hen Sie die Sechskantschrauben M10x20 (1) zur Si- cherung der Querbalken wieder fest. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at D460UG...
-
Seite 5: Reinigung Und Wartung
For fixation of the column put two washers M10 (2) and two hexagon nuts M10 (1) onto the hexagonal bolts M10x80 (4). Repeat the procedure to fix the second col- umn to the base. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at D460UG... - Seite 6 This is the approximate height to which the mounting platforms should be adjusted. EXAMPLE: 114 cm (distance elbow - ground) - 37 cm (height of machine) = 77 cm (height of the lathe stand). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at D460UG...
-
Seite 7: Cleaning And Maintenance
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie! Daher gilt: Beim Tausch von Komponenten/Teile nur vom Hersteller empfohlene Ersatzteile verwenden. Bestellen Sie die Ersatzteile direkt auf unserer Homepage–Kategorie ERSATZTEILE. oder kontaktieren Sie unseren Kundendienst • über unsere Homepage–Kategorie SERVICE–ERSATZTEILANFORDERUNG, • per Mail an service@holzmann-maschinen.at. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at D460UG... -
Seite 8: Explosionszeichnung / Exploded View
Homepage–category SERVICE–SPARE PARTS REQUEST, • by e-mail to service@holzmann-maschinen.at. Always state the machine type, spare part number and designation. To prevent misunderstandings, we recom- mend that you add a copy of the spare parts drawing with the spare parts order, on which the required spare parts are clearly marked, especially when not using the online-spare-part catalogue. -
