ARRI RIA-1 Betriebsanleitung
Radio interface adapter
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ARRI RIA-1
Inhaltszusammenfassung für ARRI RIA-1

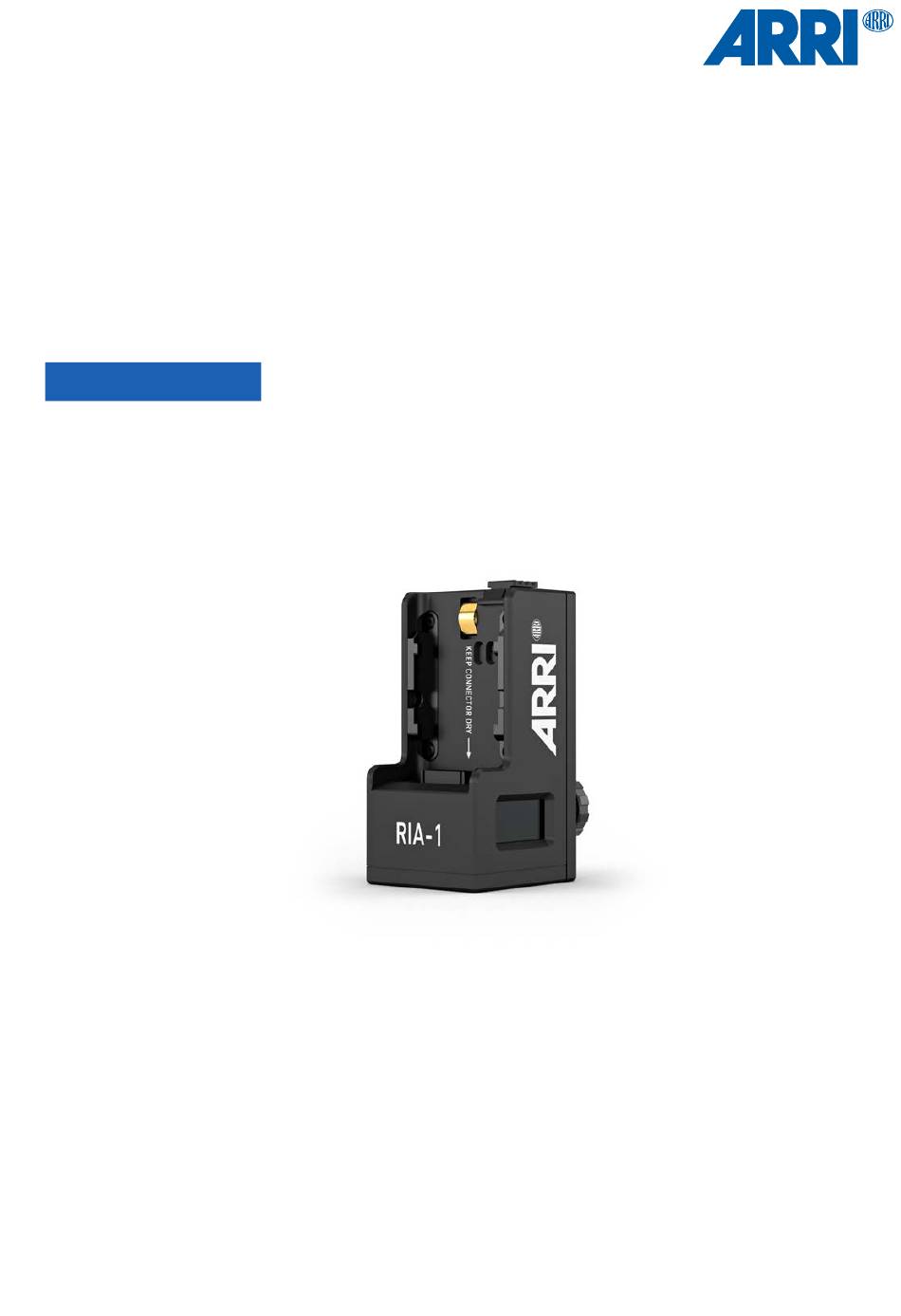

- Seite 1 RIA-1 Radio Interface Adapter Betriebsanleitung September 2, 2022...
-
Seite 2: Haftungsausschluss
Umfang die nach geltendem Recht zulässigen Klauseln. Dieses Dokument ist proprietär und darf nicht vervielfältigt werden, ganz oder in Teilen, ohne vorherige, schriftliche Zustimmung von ARRI. Die RIA-1 ist eine eingetragene Marke der Arnold & Richter Cine Technik GmbH & Co. Betriebs KG. -
Seite 3: Urheberrechtsvermerk
Wenn Sie Probleme in der Dokumentation finden, melden Sie diese bitte schriftlich an uns. ARRI garantiert nicht, dass dieses Dokument fehlerfrei ist. ARRI, ALEXA 35 und RIA-1 sind Marken oder eingetragene Marken der Arnold & Richter Cine Technik GmbH & Co. Betriebs KG. Alle anderen Marken oder Produkte sind Marken oder eingetragene Marken ihrer jeweiligen Inhaber und sollten als solche behandelt werden. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Haftungsausschluss......................2 Urheberrechtsvermerk......................3 Zweck des Dokuments.....................5 Hinweise zum Produkt..................... 7 Einführung in die RIA-1....................7 Bestimmungsgemäßer Gebrauch..................7 Identifikation........................8 Umgebungsbedingungen....................8 Technische Daten......................9 Abmessungen........................9 Pinouts..........................10 Permanente Schnittstellen....................10 Umfang der Lieferung und Garantie................11 4.10... -
Seite 5: Zweck Des Dokuments
ARRI-Webseite. Vertiefen Sie Ihr Wissen und bilden Sie sich weiter: Die Kurse der ARRI Academy bieten einen Einblick in die Möglichkeiten der Arbeit mit ARRI- Kamerasystemen, Objektiven, Licht und Zubehör. Unsere fortgeschrittenen Servicetrainings vermitteln detaillierte Kenntnisse über die Wartung und Reparatur aller Arten von ARRI-Produkten und geben Ihnen permanenten Zugang zu detaillierten Serviceanleitungen, Spezialwerkzeugen und Ersatzteilen. - Seite 6 Zweck des Dokuments Weitere Details Weitere Einzelheiten finden Sie Technische Tipps finden Sie auf der ARRI-Website unter auf der ARRI-Website unter https://www.arri.com/ria-1 https://youtube.com/user/arrichannel Änderungshistorie des Dokuments Dokument ID: 10005933 Version Freigabe Bestellung # Datum Beschreibung F07684 K5.0039982 September 2, Erste Veröffentlichung...
-
Seite 7: Hinweise Zum Produkt
Komponente des Hi-5-Ökosystems. Sie ist kompakt und robust und unterstützt die austauschbaren Funkmodule von ARRI. Darüber hinaus bietet sie vielfältige Anschlussmöglichkeiten zur Steuerung von Kameras und Objektiven von ARRI oder anderen Herstellern. Darüber hinaus verfügt die RIA-1 über die serielle Schnittstelle gängiger Entfernungsmessgeräte. -
Seite 8: Identifikation
Die Seriennummer besteht aus den letzten 4 Ziffern der Produktnummer K2.0036186-1234. (hier: 1234) Umgebungsbedingungen Die RIA-1 sollte nur unter bestimmten Umgebungsbedingungen verwendet und gelagert werden. Prüfen Sie vor der Inbetriebnahme und dem Betrieb die folgenden Bedingungen: Elektrische Anforderungen Eingangsspannung: 10.5 – 34 V DC Betriebstemperatur von -20°... -
Seite 9: Technische Daten
41 x 53 x 85 mm / 1.61 x 2.09 x 3.35" (RIA-1 Gehäuse) 41 x 53 x 143 mm / 1.61 x 2.09 x 5.63" (RIA-1 Gehäuse mit RF-EMIP oder RF-2400 41 x 53 x 280 mm / 1.61 x 2.09 x 11.02" (RIA-1 Gehäuse mit RF-900) -
Seite 10: Pinouts
Hinweise zum Produkt RIA-1 Gehäuse ohne Funkmodul. Alle Abmessungen in mm. Pinouts Die RIA-1 besitzt zwei LBUS-Anschlüsse (Lemo 4 Pin), einen CAM-Anschluss (Lemo 7 Pin) und einen SERIAL-Anschluss (Lemo 4 Pin). LBUS Anschluss CAN-L V-BAT CAN-H CAM Anschluss CAM lf1 (CAN RS232 RX) -
Seite 11: Umfang Der Lieferung Und Garantie
4.10 Zertifizierungen und Sicherheitsstandards Zulassungsinformationen Die RIA-1 ist für die Verwendung in Europa (CE), USA (FCC), UK (UCKA), Kanada (ICES), China (CMIIT), Japan (MIC), Australien (SDoC), Neuseeland, Thailand (SDoC) und überall dort, wo eine dieser Erklärungen akzeptiert wird, zugelassen. Die Einfuhr und Verwendung in anderen Ländern kann gesetzlichen, behördlichen oder regulatorischen Anforderungen und Vorschriften unterliegen. -
Seite 12: Eu-Konformitätserklärung
Hinweise zum Produkt EU-Konformitätserklärung Markenname: ARRI Radio Interface Adapter RIA-1 Produktbeschreibung: Die bezeichneten Produkte entsprechen den Spezifikationen der folgenden europäischen Richtlinien: Richtlinie 2014/53/EU des Europäischen Parlaments und des Rates vom 16. April 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung von Funkanlagen auf dem Markt - ABl. - Seite 13 Hinweise zum Produkt Industry Canada Compliance Statement CAN ICES-003(A)/NMB-003(A) Australien und Neuseeland RIA-1 Südkorea ausstehend...
-
Seite 14: Sicherheit
Sicherheit Sicherheit Lesen und beachten Sie alle Sicherheits- und Warnhinweise in dieser Betriebsanleitung. Das Nichtbeachten der Hinweise kann zu schweren Personen- und Sachschäden führen. Montage und Betrieb dürfen nur von geschultem Personal durchgeführt werden, das mit dem System vertraut ist. Verwenden Sie nur die in diesem Dokument empfohlenen Werkzeuge, Materialien und Verfahren. -
Seite 15: Allgemeine Sicherheitshinweise
Beschädigte Kabel können einen elektrischen Schlag, Kurzschluss oder Brand verursachen. Entfernen oder deaktivieren Sie keine Sicherheitsmaßnahmen an der Anlage (inkl. Warnaufkleber oder farblich markierte Schrauben). Reparaturen dürfen nur von autorisierten ARRI-Servicepartnern durchgeführt werden. WARNUNG! Fallende Systemteile Wenn das System unzureichend installiert ist, kann es herunterfallen und schwere Verletzungen und Schäden an der Anlage oder am Eigentum verursachen. - Seite 16 Sicherheit VORSICHT! Verwendung des Systems in einer feuchten Umgebung und bei Kondensation Wenn Sie das System von einem kühlen an einen warmen Ort bringen oder wenn das System in einer feuchten Umgebung verwendet wird, kann sich im Inneren des Systems und an internen oder externen elektrischen Anschlüssen Kondensation bilden.
-
Seite 17: Ria-1 Übersicht
RIA-1 Übersicht RIA-1 Übersicht RIA-1 Übersicht LBUS-Schnittstelle CAM-Schnittstelle SERIAL Schnittstelle USB-C Schnittstelle Drehregler Release Lach M4 Befestigungspunkt 3/8" UNC-16 Befestigungspunkt Display... -
Seite 18: Installation Und Inbetriebnahme
Lesen Sie vor der Installation der RIA-1 die Betriebsanleitung des Herstellers. Verwenden Sie für die Installation immer die vom Hersteller angegebenen Werkzeuge. Befestigungspunkte Die RIA-1 ist mit zwei Befestigungen ausgestattet, die sich beide auf der Unterseite befinden. 3/8" UNC Befestigungspunkt Verwenden Sie einen Innensechskantschlüssel mit einer Schlüsselwei-... - Seite 19 CAM- oder LBUS-Anschluss mit Strom versorgt werden. Zur Unterstützung von cforce-Motoren benötigt die RIA-1 eine Spannung von mindestens 12 Im Client-Modus läuft die RIA-1 auch bei einer Spannung von bis zu 6,5 V weiter, aber angeschlossenes Zubehör funktioniert möglicherweise nicht mehr zuverlässig.
-
Seite 20: Grundlegende Bedienung
Schließen Sie die RIA-1 an die Stromversorgung an. Die RIA-1 schaltet sich automatisch ein, wenn sie an die Stromversorgung angeschlossen ist. RIA-1 ausschalten Trennen Sie die RIA-1 vom Stromnetz. Um die RIA-1 sicher von der Stromquelle zu trennen, schalten Sie die Stromquelle aus, bevor Sie den Stecker ziehen. -
Seite 21: Menüführung
Menüführung Mit dem DREHREGLER kann man durch das Menü navigieren: Drücken Sie den DREHREGLER der RIA-1, um das Menü zu öffnen. Drehen Sie den DREHREGLER, um im Menü nach oben oder unten zu navigieren. Durch Drücken des DREHREGLERS können Sie einen Menüpunkt auswählen. -
Seite 22: Reinigung Und Wartung
Achten Sie darauf, dass während der Reinigung keine Flüssigkeit durch die Anschlüsse in die RIA-1 treten können. Achten Sie bei der Reinigung der RIA-1 immer darauf, dass sich die RF-Schutzkappe auf der Schnittstelle des Funkmoduls befindet. Die RIA-1 darf nicht mit Druckluft behandelt werden. -
Seite 23: Transport Und Lagerung
Transportieren Sie die Kamera und das Zubehör ausschließlich in den zugehörigen Transportboxen. Befolgen Sie die Anweisungen zum Transport und Lagerung in diesem Kapitel Es kann zu Schäden an der RIA-1 kommen, wenn das Produkt nicht ordnungsgemäß transportiert und gelagert wird. Bitte beachten Sie die folgenden Hinweise. Richtlinien für den Transport: Trennen Sie alle Kabel und Stromquellen von der RIA-1. -
Seite 24: Entsorgung
Entsorgung Entsorgung INFO Die Arnold & Richter Cine Technik GmbH & Co. Betriebs KG bietet an, die RIA-1 für Sie zu entsorgen. Dieses Produkt fällt in den Geltungsbereich der Richtlinie 2012/19/EU DES EURO- PÄISCHEN PARLAMENTS UND DES RATES vom 4. Juni 2012 über Elektro- und Elektronik-Altgeräte (WEEE II). -
Seite 25: Service-Kontakte
Service-Kontakte Service-Kontakte Arnold & Richter Cine Technik ARRI CT Limited / London GmbH & Co. Betriebs KG 2 Highbridge, Oxford Road Herbert-Bayer-Str. 10 UB8 1LX Uxbridge 80807 München United Kingdom Deutschland +44 (0) 1895 457 000 +49 (0) 89 3809 2121 Mo.
