1
Allgemeines
In der Prüftechnik ist es häufig notwendig, dass die Messleitungen sequenziell an verschiedene
Messgeräte angeschlossen werden müssen oder dass mehrere Prüflinge am gleichen Messge-
rät betrieben werden sollen. Wenn eine Parallelschaltung der Anschlüsse nicht möglich ist, müs-
sen die einzelnen Kanäle aktiv geschaltet werden
Um einen automatisierten Messablauf realisieren zu können, sollte diese Umschaltung rechner-
gesteuert möglich gemacht werden.
Das Gerät V-Switch ist in der Lage, 2 Ports auf je 4 Ausgänge umzuschalten. Jeder Port be-
steht aus 4 Kanälen, die gleichzeitig geschaltet werden.
Zur Ansteuerung wird ein einfaches Protokoll über eine RS-232 Schnittstelle verwendet, das an
die SCPI-Sprache angelehnt ist.
Auf der Frontseite wird der derzeit geschaltete Zustand mit Hilfe von LEDs angezeigt.

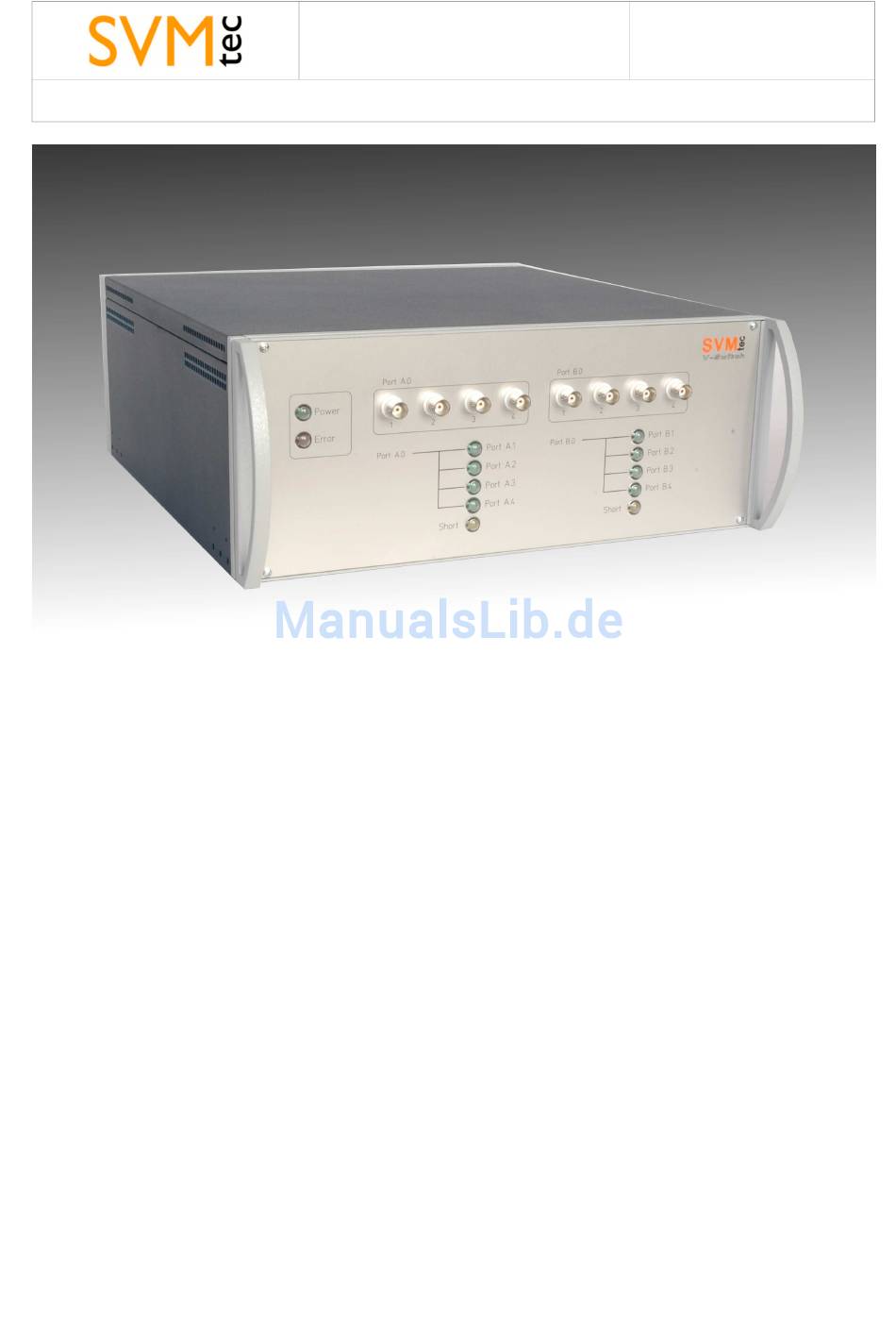

2 Port 4-Kanal-Signalumschalter auf je 4 Ausgänge
V-Switch Handbuch V1.0
V-Switch
(2Port 4Ch 4out)
Version 1.0
24.06.2013
Bearbeiter:
D. Bergmann
loading

Inhaltszusammenfassung für SVM V-Switch

  • Seite 1 Um einen automatisierten Messablauf realisieren zu können, sollte diese Umschaltung rechner- gesteuert möglich gemacht werden. Das Gerät V-Switch ist in der Lage, 2 Ports auf je 4 Ausgänge umzuschalten. Jeder Port be- steht aus 4 Kanälen, die gleichzeitig geschaltet werden.
  • Seite 2 Anzahl der Ausgänge pro Port max. Strom pro Kanal Imax 500mA max. Spannung Umax Kommunikation RS-232: 9600baud 8N1 (9pol. SubD) Schaltvorgang Öffnen vor dem Schalten Achtung: Ströme und Spannungen, die oberhalb der Maximalwerte liegen, können das Gerät beschädigen. V-Switch Handbuch V1.0...

  • Seite 3: Anschlüsse Und Anzeigen

    In den Abbildungen 2 und 3 sind die Anschlüsse auf Vorder- und Rückseite zu sehen. Auf der Vorderseite wird außerdem die derzeit aktive Schaltstellung mit Hilfe von LEDs angezeigt. Abbildung 2: Anschlüsse am Frontblende Abbildung 3: Anschlüsse rückseitig V-Switch Handbuch V1.0...
  • Seite 4 PortA:n, PortB:1 schaltet Port B auf Ausgang 1 Wird vom PC ein nicht definierter Befehl gesendet, so quittiert der V-Switch dieses mit der Feh- lermeldung „Err<\CR>“ und die „Error-LED“ leuchtet. Nach der Übertragung eines gültigen Befehls erlischt die Error-LED wieder.
  • Seite 5 V-Switch Version 1.0 24.06.2013 Bearbeiter: D. Bergmann (2Port 4Ch 4out) 2 Port 4-Kanal-Signalumschalter auf je 4 Ausgänge CE-Konformität V-Switch Handbuch V1.0...
