Mod.
1092
DS1092-104
DISTRIBUTORE DATI RS485
1 INGRESSO / 4 USCITE
RS485 DATA DISTRIBUTOR
1 INPUT / 4 OUTPUTS
DISTRIBUTEUR DE DONNEES RS485
1 ENTREE / 4 SORTIES
DATENVERTEILER RS485
1 EINGANG / 4 AUSGÄNGE
DISTRIBUIDOR DE DATOS RS485
1 ENTRADA / 4 SALIDAS
Sch./Ref./Réf./Typ/Ref. 1092/661
MANUALE D'USO
INSTRUCTIONS
MODE D'EMPLOI
GEBRAUCHSANLEITUNG
MANUAL DE INSTRUCCIONES
Inhaltsverzeichnis
Inhaltszusammenfassung für urmet 1092/661
- Seite 1 1 INPUT / 4 OUTPUTS DISTRIBUTEUR DE DONNEES RS485 1 ENTREE / 4 SORTIES DATENVERTEILER RS485 1 EINGANG / 4 AUSGÄNGE DISTRIBUIDOR DE DATOS RS485 1 ENTRADA / 4 SALIDAS Sch./Ref./Réf./Typ/Ref. 1092/661 MANUALE D’USO INSTRUCTIONS MODE D’EMPLOI GEBRAUCHSANLEITUNG MANUAL DE INSTRUCCIONES...
-
Seite 23: Allgemeine Informationen

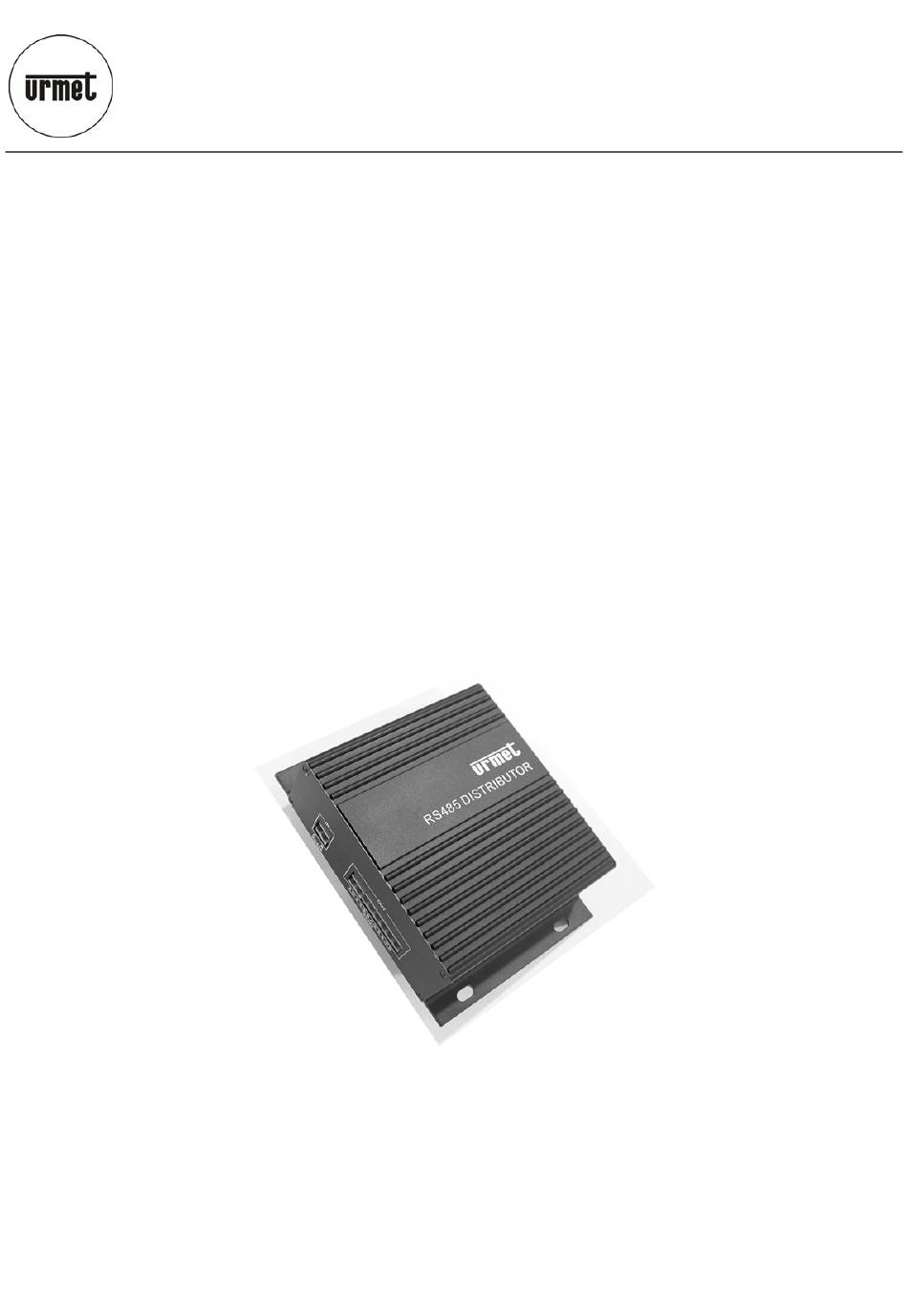

PRODUKTBESCHREIBUNG Der Datenverteiler RS-485 von URMET Domus S.p.A. Karte 1092/661 ist eine Vorrichtung, die in der Lage ist, die von einem Gerät (wie z.B. einem Tastenfeld oder einem DVR) kommenden Signale im Inneren eines Überwachungssystems mit Easy Dome-Kameras zu regenerieren und zu sortieren. -
Seite 24: Reinigung Des Geräts
Reinigung des Geräts Ein trockenes Tuch verwenden und leicht abreiben, um Staub und Schmutz zu eliminieren. Sollte der Schmutz mit einem trockenen Tuch nicht zu entfernen sein, den Vorgang mit einem mit neutralem Reinigungsmittel angefeuchteten Tuch durchführen. Keine flüchtigen Flüssigkeiten wie Benzin, Alkohol, Lösungsmittel etc. -
Seite 25: Technische Eigenschaften
Vor der Installation sicherstellen, dass alle anzuschließenden Einheiten von der Versorgung getrennt sind. Den Anschluss der Eingänge und der Ausgänge über die ausziehbaren Klemmenleisten vornehmen, die im Lieferumfang enthalten sind, indem die Schraube angezogen werden, bis diese befestigt sind. Klemme Polarität Abb. - Seite 26 PLÄNE Im Anschluss werden einige Pläne in Hinblick auf die Basisanwendungen und bezüglich des allgemeinen Einsatzes für das Bauteil Karte 1092/661 aufgeführt. 1 VORRICHTUNG Fall A RS485 Max. 1200 m Out 1 RS485 Legende Max. 1200m Out 2 RS485 Max. 1200m...
- Seite 27 1 VORRICHTUNG Fall B RS485 Max. 1200 m Out 1 RS485 Out 2 RS485 Legende Max. 1200 m Max. 1200 m Out 3 RS485 Out 4 RS485 Beachten Der Abstand zwischen der Bedienvorrichtung (Tastenfeld/DVR) und dem angeschlossenen Verteiler darf maximal 1200 m betragen.
- Seite 28 PARALLELSCHALTUNG (INPUT – INPUT) RS485 Max. 1200 m 16 -Empfohlen Out 1 RS485 Out 1 RS485 Out 2 Out 2 Out 3 Out 3 Out 4 Out 4 Detail Anschlüsse Klemmenleisten “RS-485 Seite Input” Klemmenleiste “IN” Letzter Verteiler A: (+) Legende B: (-) Max.
- Seite 29 REIHENSCHALTUNG (INPUT – OUTPUT) RS485 Max. 1200 m Out 1 RS485 Out 2 RS485 Out 3 Out 4 Out 1 RS485 Out 2 RS485 Max 2 Out 3 Out 4 Legende Max. 1200 m Max. 1200 m Beachten Der Abstand zwischen der Bedienvorrichtung (Tastenfeld/DVR) und dem ersten angeschlossenen Verteiler darf maximal 1200 m betragen.
