Aurlane fuzzy XXL Bedienungsanleitung Seite 9

F C
C
A1
D= 40mm
NOTAS DE AVISO
‐O BANHEIRO TEM DE ESTAR COMPLETAMENTE LADRILHADO E NIVELADO.
‐NÃO DEVE ESTAR NENHUM SANITARIO COLOCADO A UMA DISTANCIA INFERIOR DE
50CM.
‐PRECISA‐SE DE UMA ALTURA DE TETO DE 2.30.
‐A TOMADA DE ESCOAMENTO TEM DE ESTAR ABAIXO DO NIVEL DO CHÃO UNS 2CM
PARA FACILITAR A PENDENTE E INCORPORAR UMA CURVA PVC PARA FACILITAR A
CONEXÃO DO TUBO DE ESCOAMENTO.
‐AS TOMADAS DE AGUA TÊM DE ESTAR NIVELADAS COM O AZULEJO.

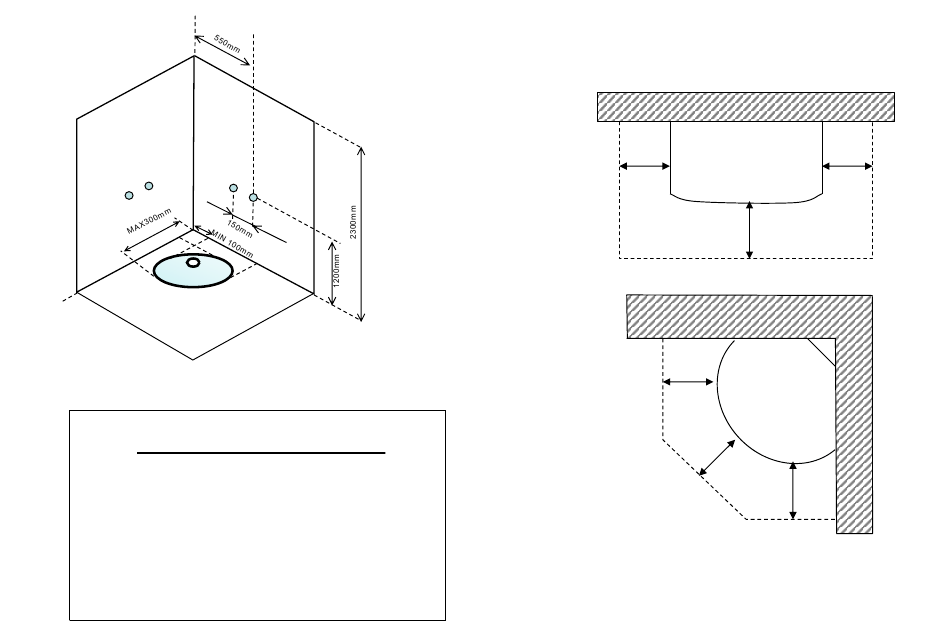

Instruções de pré‐instalação
F
C: Agua Quente
F: Agua Fria
D: Punto de Escoamento
A1: Possivél Punto Escoamento
50cm
Cabina Rectángula
Distancia minima
50cm
para instalar a
cabine
50cm
Cabina ¼ circulo
Distancia minima
Cabina quadrado
para instalar a cabine
50cm
Distancia minima
para instalar a cabine
50cm
50cm
