RP1, RP2, RP3 & RP4
L N
L N

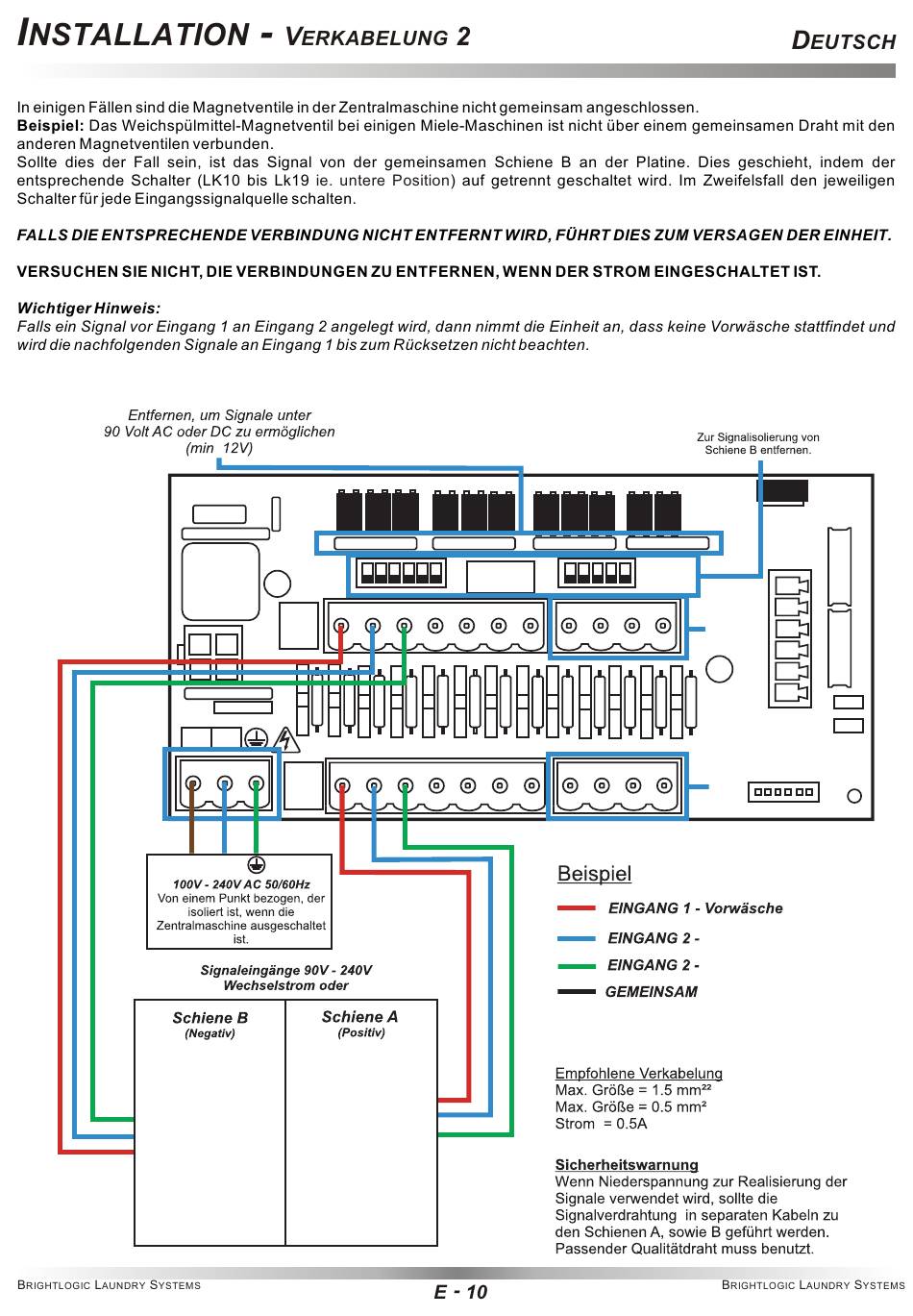

Wenn sich die Schalter in
aufrechter Position
befinden, kann ein
gemeinsames (neutral-
es/negatives) Eingangs-
signal an die B-Schiene
angelegt werden.
Am Eingang 2 sind
getrennte Anschlüsse für
Heiß- und Kaltwaschsig-
nale vorgesehen.
COMMON
B RAIL
B
RAIL
A
RAIL
Das positive (stromführen-
de) Signal von jedem
Eingang muss an den
entsprechenden
Anschluss auf der
A-Schiene geführt werden.
Am Eingang 2 sind
getrennte Anschlüsse für
Heiß- und Kaltwaschsig-
nale vorgesehen.
COMMON
ISOLATED
LK10-LK19
COMMON
B RAIL
AFS
AFS
Hauptwäsche
Spülung
