BITUXX MS-16341 Bedienungsanleitung
Verwandte Anleitungen für BITUXX MS-16341
Inhaltszusammenfassung für BITUXX MS-16341

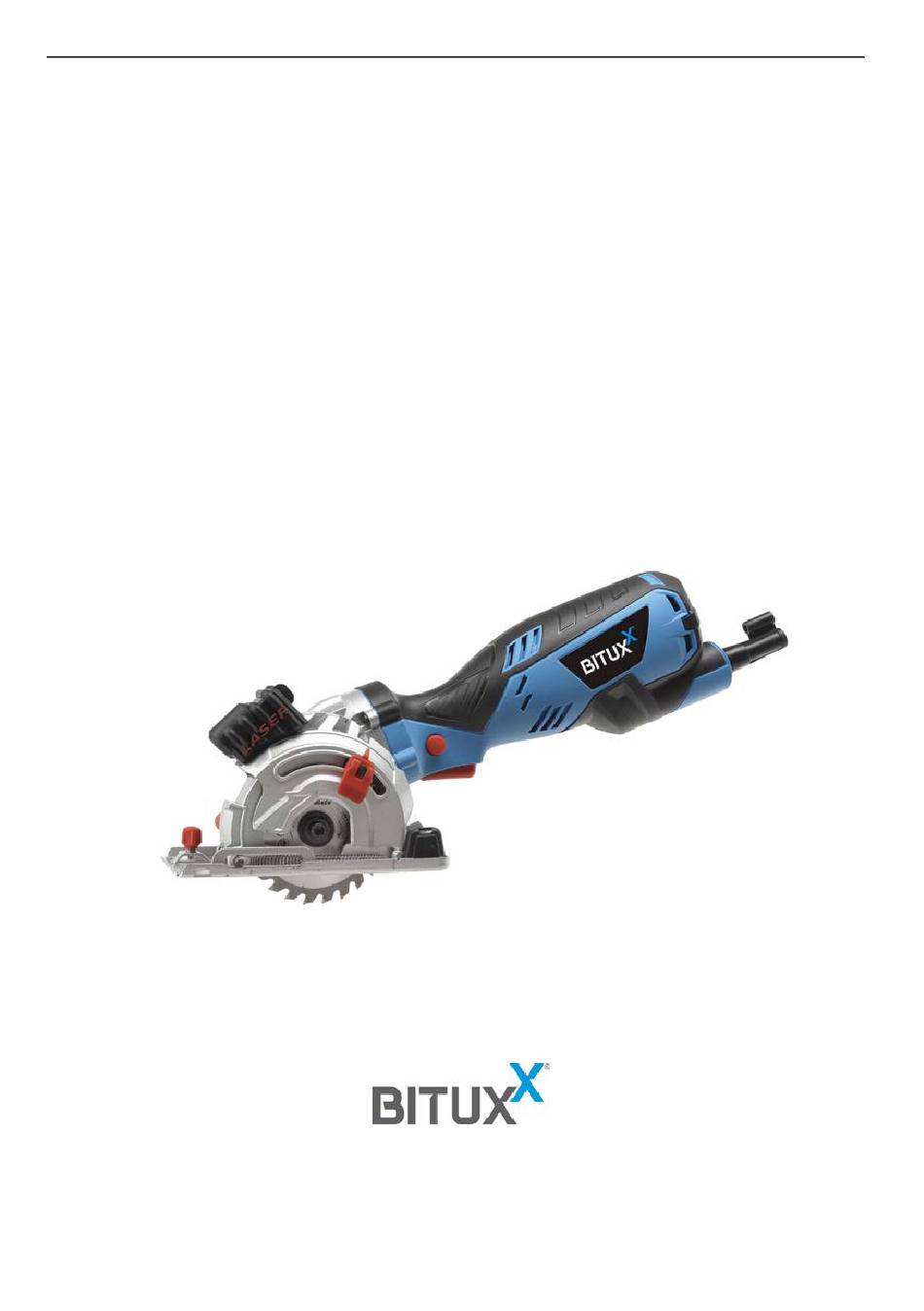

- Seite 1 Bedienungsanleitung Mini-Handkreissäge mit Laser MS-16341 / 766U-L Vertrieb: M&S Vertrieb Service GmbH, Hermann-Schomburg-Str. 6 02694 Großdubrau, Germany １...
-
Seite 2: Generelle Hinweise
Generelle Hinweise Lesen Sie vor Tragen Sie eine Tragen Sie einen Fassen Sie nicht in Elektrogeräte Benutzung die Schutzbrille Gehörschutz das rotierende gehören nicht in den Bedienungsanleitung Sägeblatt! Hausmüll. Nutzen genau durch Sie hierfür spezielle kommunale Entsorgungsstellen für Elektrogeräte Laserklasse 2: Schauen Sie niemals in den Laserstrahl! Bestimmungsgemäße Verwendung Die Maschine darf nur nach ihrer Bestimmung verwendet werden. - Seite 3 Allgemein Gebrauchsanweisung An-/Ausschalten Prüfen Sie vor Inbetriebnahme das Sägeblatt. Dieses muss fest sitzen und gerade laufen. Stecken Sie das Stromkabel ein. Zum Starten drücken Sie den Sperrknopf hinein und betätigen den Schalter. Lassen Sie die Schalter und Knopf los um das Gerät auszuschalten. Schnitttiefe bestimmen Lösen Sie die Schnitttiefen-Arretierung.
- Seite 4 Schalten Sie das Gerät an und warten kurz, damit es auf die nötige Arbeitsgeschwindigkeit kommt. Schneiden Sie nun – mit konstanten, festem Griff – in die gewünschte Richtung. Beachten Sie: Die Säge niemals rückwärts ziehen. Üben Sie nicht viel Druck beim Schneiden aus, damit Material und Werkstück geschont werden.
-
Seite 5: Bedienung
Bedienung • Minihandkreissäge stets mit festem Griff halten. • Keine Gewalt anwenden! • Mit der Minihandkreissäge leicht und gleichmäßig vorrücken. • Das Abfallstück sollte sich auf der linken Seite der Minihandkreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt. •... -
Seite 6: Schneiden Von Festen Materialien
Schneiden von festen Materialien Schneiden von dünnem Metall Die Schnitttiefe muss mindestens 1mm über die Dicke des Materials herausragen um ordentliche Ergebnisse zu gewährleisten. Befreien Sie das Werkstück von Rost und Graten. Bienenwachs oder Möbelpolitur auf der Grundplatte können das Schneiden vereinfachen. -
Seite 7: Technische Daten
Technische Daten Model: MS-16341 Spannung: 220-240V~50 Hz Leistung: 705 W Drehzahl: 4500 U/min Sägeblattgröße: 89 mm Max. Schnitttiefe (weiches Holz) : 28.5 mm Max. Schnitttiefe (Fliesen) : 8 mm Max. Schnitttiefe (Aluminum) : 3 mm Zubehör 1x Imbus Schlüssel 6-Kant (f) ... -
Seite 8: Teileübersicht
Teileübersicht Sicherungsschraube für Anschlag Schnitttiefen-Verstell Schraube mit Rasthebel Klingen Klemmschraube mit Beilagescheibe Schnitttiefen-Skala Sicherungsknopf Schalter Soft-Griff Halterung für Sechskantschlüssel ８... -
Seite 9: Montage Einstellungen
Montage Einstellungen Wechsel des Sägeblatts 1. Legen Sie die Säge seitlich auf einen ebenen Untergrund. 2. Bewegen Sie das Sägeblatt mit der Hand während Sie den Spindelsicherungsknopf drücken, bis das Sägeblatt fest ist. Drehen Sie Klemmschraube mit dem Sechskantschlüssel im Uhrzeigersinn. 3. - Seite 10 Allgemeine Informationen zu Wartungsarbeiten Warnung: Wartungsarbeiten immer von autorisiertem Fachpersonal durchführen lassen. Vergewissern Sie sich immer, dass das Werkzeug ausgeschaltet und ausgesteckt ist, bevor Sie Inspektionen oder Wartungsarbeiten durchführen. Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts mit komprimierter trockener Luft. Führen Sie keine spitzen Gegenstände in die Luftungsschlitze.
-
Seite 11: Eg-Konformitätserklärung
Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. In case of alteration of the machine, not agreed upon by us, this declaration will lose its validity Bezeichnung der Maschine: Handkreissäge Mini SAW Machine Description: 766U-L J MS-16341 Maschinentyp: Machine Type: N.A. Handelsmarke: Trade name Maschinen-Nr.:...
