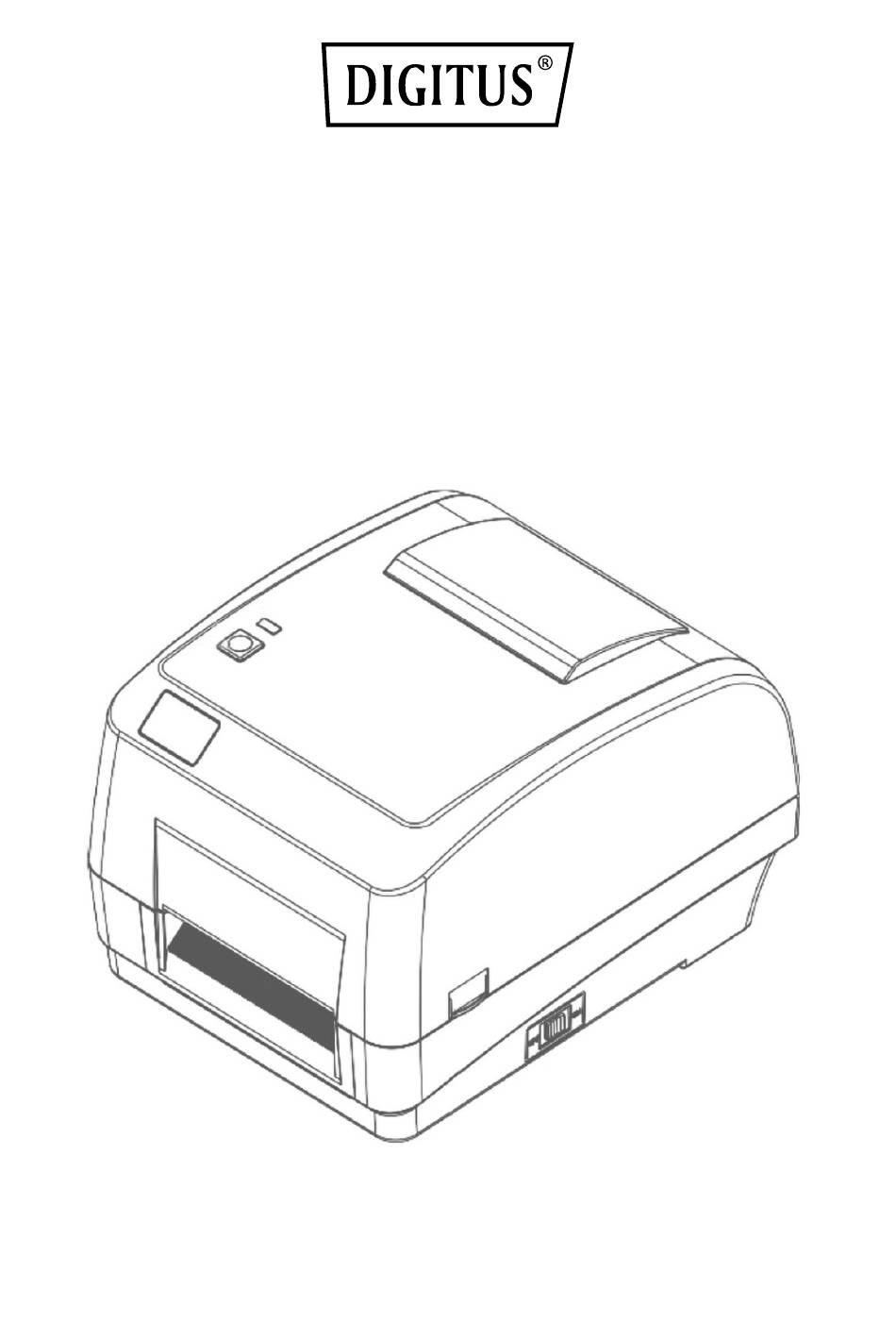

- Seite 1 ETIKETTENDRUCKER 200dpi / 300dpi Benutzerhandbuch DA-81020 / DA-81021...
- Seite 2 Inhalt 1. Einführung ..........................4 1.1. Product Produkteinführung ....................4 1.2. Produktmerkmale ......................5 1.2.1. Standardmerkmale des Druckers ................5 1.2.2. Optionale Merkmale des Druckers ................ 6 1.3. Allgemeine Spezifikationen ....................6 1.4. Druckspezifikationen......................7 1.5. Farbbandspezifikationen ....................7 1.6. Medienspezifikationen ..................... 8 2.
- Seite 3 5. Diagnosewerkzeug ......................... 31 5.1. Starten Sie das Diagnosetool ................... 31 5.2. Druckerfunktion ......................32 5.3. Kalibrierung des Mediensensors mit dem Diagnosetool ........... 33 5.3.1. Automatische Kalibrierung ................... 33 5.4. Einstellung von Ethernet mit dem Diagnoseprogramm (Option) ........34 5.4.1. Verwendung der USB-Schnittstelle zur Einrichtung der Ethernet-Schnittstelle ..34 5.4.2.
- Seite 4 1.1. Produkt Einleitung Vielen Dank, dass Sie sich für einen Barcode-Drucker entschieden haben. Der Drucker DA-81020/21 verfügt über zwei robuste Getriebemotoren, die 300 Meter lange Bänder und große Medienrollen aufnehmen können. Wenn die 5-Zoll-Etikettenkapazität im Inneren nicht ausreicht, fügen Sie eine externe Medienrollenhalterung (optional) hinzu und der DA-81020/21 kann problemlos 8,4-Zoll-AD-Etikettenrollen verarbeiten, die für teure...
- Seite 5 1.2. Produktmerkmale 1.2.1. Drucker-Standardfunktionen Der Drucker bietet die folgenden Standardfunktionen. 203 dpi 300 dpi Standardmerkmal des Produkts Modelle Modelle Thermotransferdruck Thermodirektdruck ABS-Kunststoff-Gehäuse Position einstellbarer Spaltsensor Position einstellbarer schwarzer Markierungssensor Farbbandsensor Sensor Kopf offen USB 2.0-Schnittstelle (volle Geschwindigkeit) 8 MB SDRAM-Speicher 4 MB FLASH-Speicher microSD-Speicherkartenleser für Speichererweiterungen bis zu 4 GB Echtzeituhr...
- Seite 6 1.2.2. Drucker Optional Merkmale Der Drucker bietet die folgenden optionalen Funktionen Benutzer- Händler- Werkseitige Merkmal der Produktoption optionen Optionen Optionen Interner Ethernet-Druckserver (10/100 Mbps) Schnittstelle Serielle RS-232C (2400-115200 bps) Schnittstelle Centronics-Schnittstelle Abziehbares Modul Guillotine-Schneidemodul (Vollschnitt und Teilschnitt) Papierstärke: 0,06 ~ 0,19 mm, 500.000 Schnitte 0,20 ~ 0,25 mm, 200.000 Schnitte Anmerkung: Mit Ausnahme des trägerbandlosen Schneide-...
- Seite 7 1.4. Druckspezifikationen Druckspezifikationen Modelle mit 203 dpi 300-dpi-Modelle Auflösung des Druckkopfes 203 Punkte/Zoll 300 Punkte/Zoll (8 Punkte/mm) (12 Punkte/mm) Druckverfahren Thermotransfer und Thermodirekt Größe des Punktes 0,125 x 0,125 mm 0,048 x 0,048 mm (Breite x Länge) (1 mm = 8 Punkte) (1 mm = 11,8 Punkte) Druckgeschwindigkeit 4B-2054TA: 2, 3, 4, 5 ips...
- Seite 8 1.6. Medienspezifikationen Medienspezifikationen Modelle mit 203 dpi 300-dpi-Modelle Kapazität der 127 mm (5") OD Etikettenrolle Medienart Endlos, gestanzt, schwarze Markierung, Zickzackfaltung, Kerbe Art der Medienwicklung Druckseite außerhalb der Wicklung & Druckseite innerhalb der Wicklung Breite des Mediums Max. 118 mm (4.6") (Etikett + Trägermaterial) Min.
- Seite 9 2. Überblick über die Operationen 2.1. Auspacken und Inspektion Dieser Drucker wurde speziell verpackt, um Beschädigungen während des Versands zu vermeiden. Bitte überprüfen Sie die Verpackung und den Drucker nach Erhalt des Barcodedruckers sorgfältig. Bitte bewahren Sie das Verpackungsmaterial für den Fall auf, dass Sie den Drucker erneut versenden müssen.
- Seite 10 2.2. Drucker-Übersicht 2.2.1. Vorderansicht 1. LED-Anzeige 2. Vorschubschlüssel 3. Papierausgangsrutsche 4. Netzschalter 5. Lasche zum Öffnen der oberen Abdeckung 2.2.2. Innenansicht 1. Obere Abdeckung des Druckers 6. Fixierlasche 10. Spalt-Sensor 2. Medienzufuhrspindel 7. Nabe für Farbband- 11. Medienführer versorgung 3. Nabe für die 12.
- Seite 11 2.2.3. Rückansicht 1. Netzanschlussbuchse 2. *MicroSD-Kartensteckplatz 3. Interne Ethernet- Schnittstelle (Option) 4. RS-232C-Schnittstelle (Option) 5. USB-Schnittstelle (USB 2.0 / Vollgeschwindigkeitsmodus) 6. Centronics-Schnittstelle (Option) 7. Hinterer externer Etiketteneingangsschacht Anmerkung: Die hier abgebildete Schnittstelle dient nur als Referenz. Bitte beachten Sie die Produktspezifikation für die Verfügbarkeit der Schnittstelle.
- Seite 12 3.2. Laden der Multifunktionsleiste 1. Öffnen Sie die obere Abdeckung des Druckers, indem Sie auf die Öffnungslaschen der oberen Abdeckung drücken, die sich auf beiden Seiten des Druckers befinden. 2. Setzen Sie den Papierkern in die Farbbandaufwickelspule ein. 3. Setzen Sie zuerst die linke Seite der Farb- bandaufwickelspindel in die Farbband- aufwickelnabe ein und dann die rechte Seite der Farbbandaufwickelspindel in...
- Seite 13 4. Drücken Sie die Druckkopfent- riegelungstaste, um den Druckkopf- mechanismus zu öffnen. 5. Setzen Sie das Farbband in die Farbbandspule ein. 6. Setzen Sie zuerst die linke Seite der Farbband-Zuführungsspindel in die Farbband-Zuführungsnabe ein, und setzen Sie dann die rechte Seite der Farbband-Zuführungsspindel in das Loch auf der rechten Seite des Farbbandmechanismus ein.
- Seite 14 7. Ziehen Sie den Vorlauf des Farbbandes durch den Druckkopf und kleben Sie den Vorlauf des Farbbandes auf den Papierkern der Farbbandaufwicklung. 8. Drehen Sie die Nabe zum Aufwickeln des Farbbandes, bis der Kunststoff- vorlauf des Farbbandes vollständig aufgewickelt ist und der schwarze Teil des Farbbandes den Druckkopf bedeckt.
- Seite 15 Farbband-Ladepfad Druckkopf 3 Farbbandaufwicklung Farbband 4 Leere Rolle...
- Seite 16 3.3. Laden der Medien 3.3.1. Einlegen der Etikettenrolle 1. Öffnen Sie die obere Abdeckung des Druckers, indem Sie auf die Öffnungslaschen der oberen Abdeckung drücken, die sich auf beiden Seiten des Druckers befinden. 2. Setzen Sie die Papierrolle in die Medienzuführungsspindel ein, und befestigen Sie die Papierrolle mit zwei Befestigungslaschen in der Mitte der...
- Seite 17 4. Drücken Sie die Druckkopfentriegelungstaste, um den Druckkopfmechanismus zu öffnen. 5. Führen Sie das Papier mit der Druckseite nach oben durch die Medienleiste und den Mediensensor und legen Sie die Vorderkante des Etiketts auf die Druckwalze. Verschieben Sie die Medienführungen entsprechend der Etikettenbreite.
- Seite 18 6. Schließen Sie den Druckkopfmechanismus mit beiden Händen und vergewissern Sie sich, dass die Verriegelungen sicher eingerastet sind. 7. Verwenden Sie das "Diagnostic Tool", um den Mediensensortyp einzustellen und den ausgewählten Sensor zu kalibrieren. (Starten Sie das "Diagnosetool" → Wählen Sie die Registerkarte "Druckerkonfiguration"...
- Seite 19 3.3.2. Einlegen der Medien im Abziehmodus (Option) 1. Siehe Kapitel 3.3.1 zur Installation des Etiketts. Verwenden Sie das "Diagnostic Tool", um den Mediensensortyp einzustellen und den ausgewählten Sensor zu kalibrieren. 2. Ziehen Sie das Etikett durch die Vorderseite des Druckers und nehmen Sie einige Etiketten ab, lassen Sie nur das Trägermaterial übrig.
- Seite 20 4. Schließen Sie das Spendemodul. Verwenden Sie das DiagTool, um den Spendemodus einzustellen, indem Sie die Option "PEEL" für die Einstellung "Post-Print Action" auswählen und dann auf die Schaltfläche "Set" klicken um den Spendemodus zu aktivieren. 5. Schließen Sie den Druckkopfmechanismus und die Druckerabdeckung.
- Seite 21 3.3.3. Einlegen der Medien im Schneidemodus (Option) 1. Siehe Kapitel 3.3.1 zur Anbringung des Etiketts. 2. Führen Sie das Material durch die Öffnung des Papierschneiders. 3. Schließen Sie den Druckkopfmechanismus und die Druckerabdeckung. Verwenden Sie das DiagTool, um den Drucker für den Schneidemodus einzustellen, indem Sie die Option "CUTTER"...
- Seite 22 3.3.4. Externe Etikettenrollenhalterung (Option, nicht enhalten) 1. Befestigen Sie die erweiterte Platte mit zwei Schrauben verlängerte Platte an der externen Etikettenrollenhalterung. 1) Externe Etikettenrollenhalterung 2) Erweiterte Platte 2. Bringen Sie die erweiterte Platte an der Unterseite des Druckers an. (Wenn Sie nur die externe Etikettenrollenhalterung kaufen, müssen Sie sie nur an der Rückseite des Druckers anbringen.)
- Seite 23 4. Führen Sie die Medien durch den hinteren externen Etiketteneinzug. 5. Siehe Kapitel 3.3.1 zur Installation des Etiketts. Verwenden Sie das "Diagnostic Tool", um den Mediensensortyp einzustellen und den ausgewählten Sensor zu kalibrieren. Anmerkung: Bitte kalibrieren Sie den Lücken-/ Black Mark Sensor bei einem Medienwechsel.
- Seite 24 4.2. Reguläre Taste Funktionen 1. Futtermittel-Etiketten Wenn der Drucker bereit ist (blau/farbig), drücken Sie die Taste, um ein Etikett zum Anfang des nächsten zu transportieren. 2. den Druckauftrag anhalten Wenn sich der Drucker im Druckmodus befindet, drücken Sie die Taste, um einen Druckauftrag anzuhalten.
- Seite 25 5. Lückensensor als Mediensensor einstellen und den Freigabe Lückensensor kalibrieren 6. AUTO.BAS Freigabe überspringen 4.3.1. Farbband- und Lücken-/ Black Mark Sensor Kalibrierung Die Empfindlichkeit des Spalt-/ Black Mark Sensor sollte unter den folgenden Bedingungen kalibriert werden: 1. einen brandneuen Drucker 2.
- Seite 26 4.3.2. Lücken-/ Black Mark Sensor, Selbsttest und Dump-Modus Während der Kalibrierung des Lücken-/ Black Mark Sensor misst der Drucker die Etikettenlänge, druckt die interne Konfiguration (Selbsttest) auf das Etikett und wechselt dann in den Dump-Modus. Die Kalibrierung des Lücken- oder Black Mark Sensor hängt von der Sensoreinstellung im letzten Druckauftrag ab.
- Seite 27 Selbsttest Der Drucker druckt die Druckerkonfiguration nach erfolgter Kalibrierung des Lücken-/Black Mark Sensor. Mit dem Selbsttestausdruck kann geprüft werden ob das Heizelement, die Druckerkonfigurationen und der verfügbare Speicherplatz in Ordnung sind. Ausdruck des Selbsttests Name des Druckermodells und Version der Hauptplatinen-Firmware Seriennummer des Druckers Gedruckter Kilometerstand...
- Seite 28 Dump-Modus Der Drucker wechselt nach dem Drucken der Druckerkonfiguration in den Dump-Modus. Im Dump-Modus werden alle Zeichen in 2 Spalten wie folgt gedruckt. Die Zeichen auf der linken Seite werden von Ihrem System empfangen und die Daten auf der rechten Seite sind die entsprechenden Hexadezimalwerte der Zeichen.
- Seite 29 Die Druckerkonfiguration wird nach der Initialisierung auf die folgenden Standardwerte zurückgesetzt. Parameter Standardeinstellung Geschwindigkeit 101,6 (127) mm / sec (4 oder 5 ips) (203DPI) 76 (101,6) mm / sec (3 oder 4 ips) (300DPI) Dichte Etikett Breite 4” (101,5 mm) Etikett Höhe 4”...
- Seite 30 4.3.5. Einstellen des Lückensensors als Mediensensor und Kalibrieren des Lückensensors Bitte befolgen Sie die nachstehenden Schritte. 1. schalten Sie den Netzschalter aus. 2. halten Sie die Taste gedrückt und schalten Sie den Netzschalter ein. 3. Lassen Sie die Taste los, wenn die LED nach 5 Mal Blau/Violett blinken Rot/Violett wird. (Während der 5 Blinkvorgänge ist jedes Rot/Violett ausreichend).
- Seite 31 5. Diagnosetool Das Diagnoseprogramm ist ein integriertes Tool mit Funktionen, die es Ihnen ermöglichen, die Einstellungen und den Status eines Druckers zu überprüfen, die Einstellungen eines Druckers zu ändern, Grafiken, Schriftarten und Firmware herunterzuladen, eine Bitmap- Schriftart für den Drucker zu erstellen und zusätzliche Befehle an einen Drucker zu senden. Mit Hilfe dieses leistungsstarken Tools können Sie den Druckerstatus und die Einstellungen im Handumdrehen überprüfen, was die Fehlersuche und -behebung erheblich erleichtert.
- Seite 32 5.2. Drucker Funktion 1. Wählen Sie die mit dem Barcodedrucker verbundene PC-Schnittstelle. Die Standardeinstellung für die Schnittstelle ist USB-Schnittstelle. Wenn die USB-Schnittstelle mit dem Drucker verbunden ist, müssen keine weiteren Einstellungen im Feld Schnittstelle vorgenommen werden. 2. Klicken Sie zum Einrichten auf die Schaltfläche "Druckerfunktion". 3.
- Seite 33 5.3. Kalibrierung des Mediensensors mit dem Diagnosetool 5.3.1. Automatische Kalibrierung 1. Vergewissern Sie sich, dass die Medien einsatzbereit sind und der Druckkopfmechanismus geschlossen ist. (Bitte beachten Sie Abschnitt 3.3.) Hinweis: Die Position des Mediensensors ist beweglich. Vergewissern Sie sich, dass die Lücke ( ) oder Black Mark Sensor sich an der Stelle befindet, an der die Medienlücke/ Black Mark Sensor durch für die Erkennung.
- Seite 34 5.4. Einstellung von Ethernet mit dem Diagnoseprogramm (Option) Das Diagnoseprogramm befindet sich auf der CD im Verzeichnis \Utilities. Mit dem Diagnoseprogramm können Sie das Ethernet über RS-232-, USB- und Ethernet-Schnittstellen einrichten. Im Folgenden wird beschrieben, wie Sie das Ethernet über diese drei Schnittstellen konfigurieren.
- Seite 35 5.4.2. Verwendung der RS-232-Schnittstelle zur Einrichtung der Ethernet-Schnittstelle 1. Verbinden Sie den Computer und den Drucker mit einem RS-232-Kabel. 2. Schalten Sie den Drucker ein. 3. Starten Sie das Diagnoseprogramm durch Doppelklick auf das Symbol "Diagnostic Tool.exe". 4. Wählen Sie "COM" als Schnittstelle und klicken Sie dann auf die Schaltfläche "Setup", um die serielle Schnittstelle einzurichten Baudrate, Paritätsprüfung, Datenbits, Stoppbit und Flusssteuerungsparameter 5.
- Seite 36 5.4.3. Verwenden der Ethernet-Schnittstelle zur Einrichtung der Ethernet-Schnittstelle 1. Verbinden Sie den Computer und den Drucker mit dem LAN. 2. Schalten Sie den Drucker ein. 3. Starten Sie das Diagnoseprogramm durch Doppelklick auf das Symbol "Diagnostic Tool.exe". 4. Wählen Sie "Ethernet" als Schnittstelle und klicken Sie dann auf die Schaltfläche "Setup", um die IP-Adresse, die Subnetzmaske und das Gateway für das On-Board-Ethernet einzurichten.
- Seite 37 Benutzer können den "Druckernamen" auch durch einen anderen Modellnamen in diesen Feldern ändern und dann auf "Druckernamen festlegen" klicken, um diese Änderung zu übernehmen. Hinweis: Nachdem Sie auf die Schaltfläche "Druckername festlegen" oder "IP festlegen" geklickt haben, wird der Drucker zurückgesetzt, um die Einstellungen zu übernehmen.
- Seite 38 Der Druckerstatus * Das Etikett geht aus. Liefern Sie eine neue Etikettenrolle. von DiagTool zeigt * Das Etikett ist nicht Bitte beachten Sie die Schritte in "Papiermangel" an. Abschnitt 3.3, um die Etikettenrolle korrekt angebracht. wieder einzusetzen. * Der Lücken-/Schwarz- kennzeichnungssensor Kalibrieren Sie den Lücken-/Schwarz- ist nicht kalibriert.
- Seite 39 * Farbband und Medien sind nicht kompatibel. * Überprüfen Sie die Seite mit dem Farbband. * Laden Sie das Farbband erneut. * Reinigen Sie den Druckkopf. * Die Druckdichte ist falsch eingestellt. * Der Kabelbaumstecker des Druckkopfs ist nicht richtig mit dem Druckkopf verbunden.
- Seite 40 Schlechte * Das Farbband und die * Laden Sie den Vorrat wieder auf. Medien sind nicht * Reinigen Sie den Druckkopf. Druckqualität korrekt geladen. * Reinigen Sie die Druckwalze. * Stellen Sie die Druckdichte und * Staub- oder Klebstoff- Druckgeschwindigkeit. ansammlungen auf * Führen Sie den Selbsttest des Druckers dem Druckkopf.
- Seite 41 Die Druckposition des * Die Empfindlichkeit des * Kalibrieren Sie die Mediensensors ist nicht Sensorempfindlichkeit erneut. kleinen Etiketts ist richtig eingestellt. falsch * Stellen Sie die richtige Etikettengröße * Die Etikettengröße ist und Lückengröße ein. falsch. * Wenn Sie die Software BarTender * Der Parameter Shift Y verwenden, stellen Sie bitte den in der vertikalen...
- Seite 42 7. Wartung In dieser Sitzung werden die sauberen Werkzeuge und Methoden zur Wartung Ihres Druckers vorgestellt. 1. Bitte verwenden Sie eines der folgenden Materialien zur Reinigung des Druckers. Wattestäbchen Flusenfreies Tuch Staubsauger/Gebläse bürste Medizinischer Alkohol 2. Der Reinigungsprozess wird wie folgt beschrieben Druckerteil Methode...
- Seite 43 Anmerkung: Berühren Sie den Druckkopf nicht direkt mit Ihren Händen. Falls Sie ihn versehentlich berührt haben, reinigen Sie ihn bitte mit einem in medizinischem Alkohol getränkten Wattestäbchen. Bitte verwenden Sie medizinischen Alkohol. Verwenden Sie keinen Industriealkohol, da dieser den Druckkopf beschädigen würde. Wenn Sie häufig Fehlermeldungen vom Drucker erhalten, reinigen Sie bitte häufig den Sensor des Druckers.
