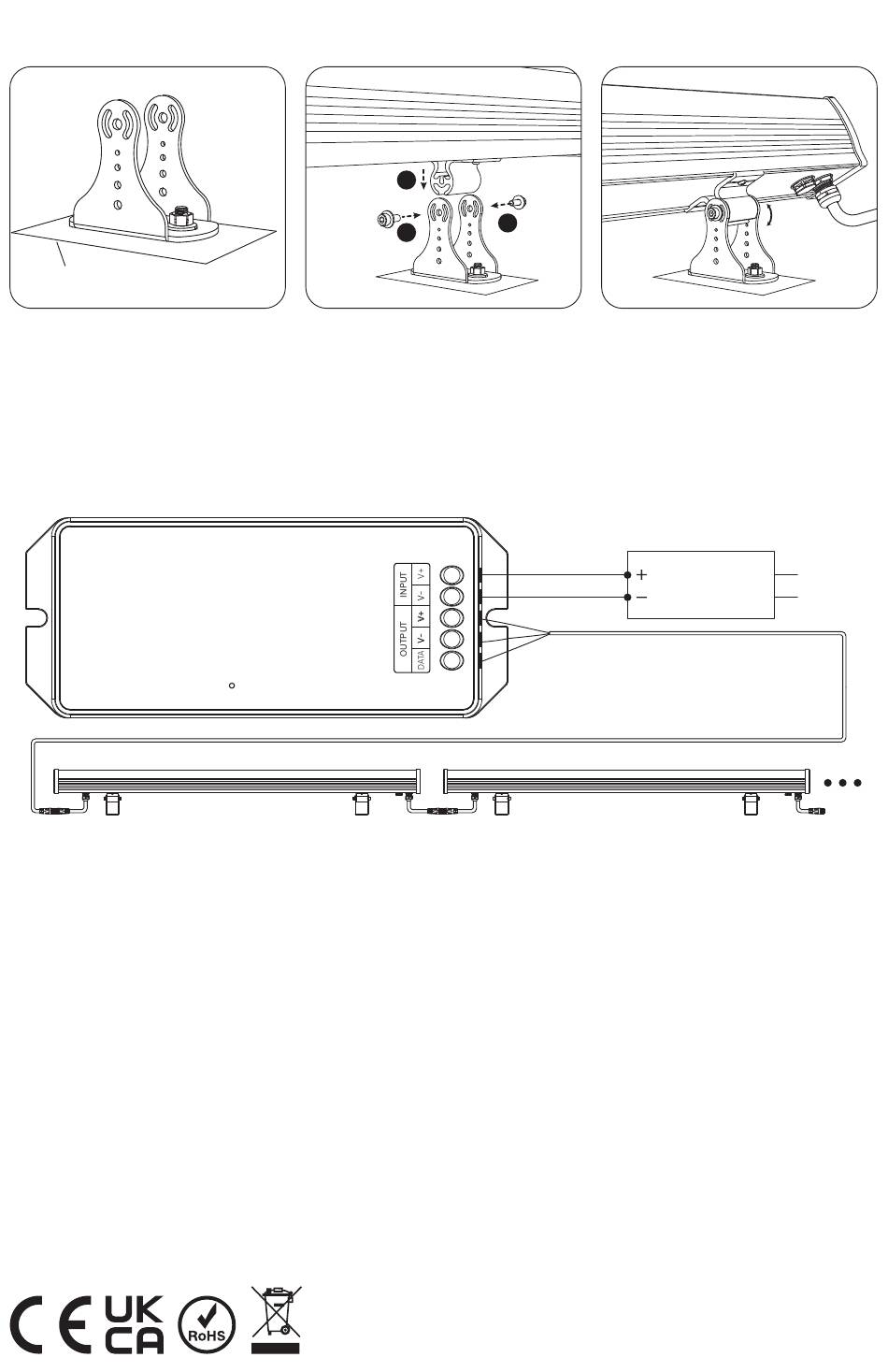

Installationsdiagramm
Fester Boden oder Wand
1. Wählen Sie den
Installationsplatz aus und
beheben Sie die Basis.
Schaltplan
Hinweis: Der "Sys-T1 Controller" muss separat gekauft werden.
SYS-T1-Controller
HINWEIS: Wenn Sie "Sys-T1-Controller" verwenden, müssen Sie "SYS-T2 1-Kanal-Signalverstärker" für
unter 3 Situationen hinzufügen.
1. Über 50 Prozent anschließen.
2. Angeschlossene Kabellänge über 300 m.
3. Leistung über 360 W.
Alle angeschlossenen Lichter mit "Sys-T1-Controller" können nicht über 360 W sein, andernfalls wird der
Controller beschädigt.
Aufmerksamkeit
1. Schalten Sie bei der Installation die Stromversorgung aus und schalten Sie die Stromversorgung nach
der Versicherung der richtigen Verkabelung ein.
2. Das Licht ist mit wasserdichtem und feuchtes Design. Die wasserdichte Rate ist IP66; Es kann
normalerweise im Regen funktionieren, kann aber nicht unter Wasser arbeiten.
3. Die Arbeitstemperatur beträgt -20 ~ 60 ° C. Bitte installieren Sie das Licht auf dem Bereich über 60 ° C
nicht, um die Lebensdauer zu gewährleisten.
1
2
2. Führen Sie den Lampenkörper
auf der Basis und drehen Sie die
Schrauben.
3
3. Stellen Sie den
Beleuchtungswinkel ein und
ziehen Sie die Schrauben fest.
DC 24V
AC TO DC
Brown Kabel anschließen V+
Blub-Kabel V- anschließen
Gelbgrüne Kabel-Datenverbindungsdaten
180°
AC
