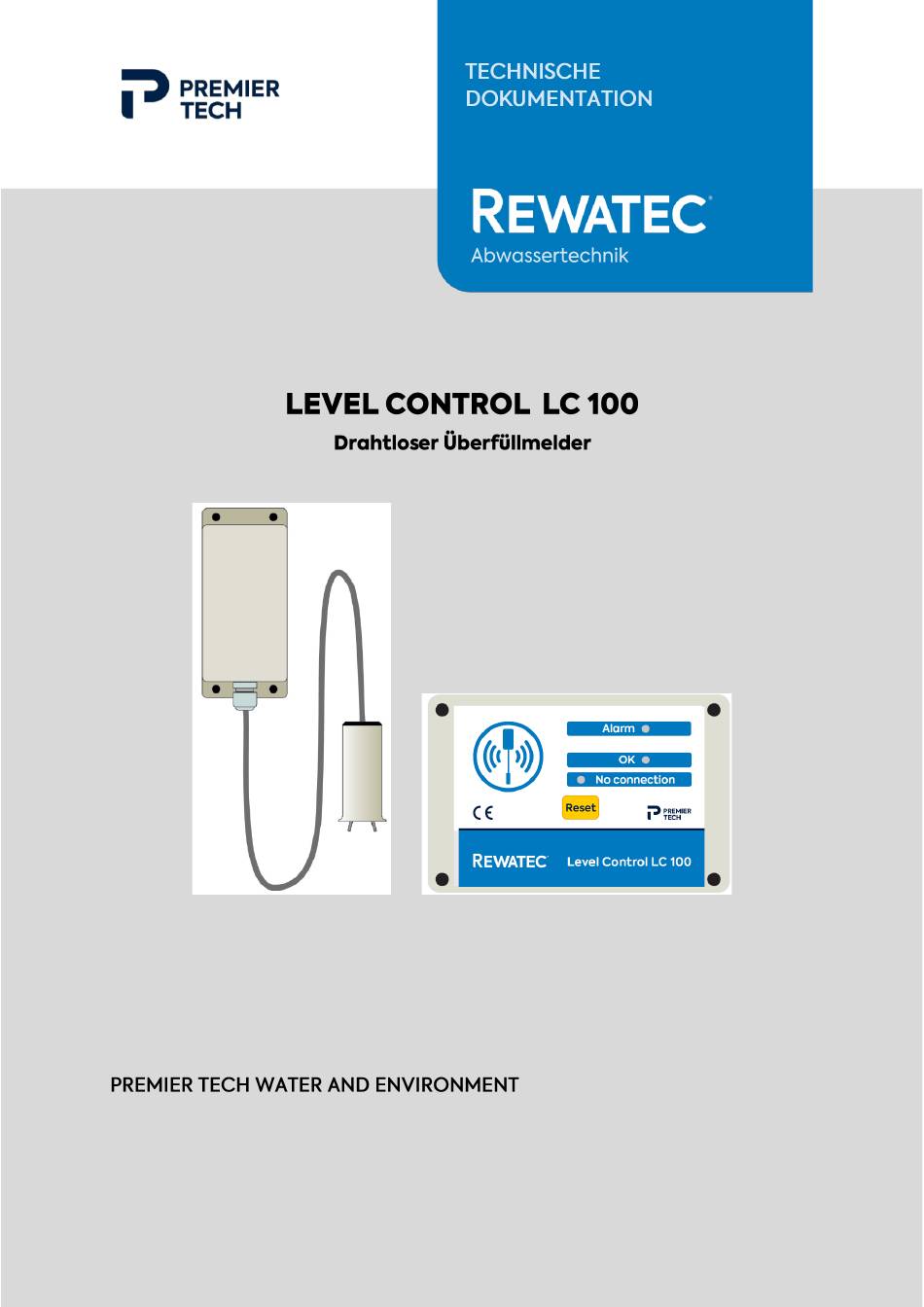

- Seite 1 Dok.-Nr.: DOKK7100 Version: 2023-07-27 Fachberatung unter T. +49 30 440138-30 (Mo. bis Fr. 9:00-16:00 Uhr) berlin.ptwe.de@premiertech.com PT-WaterEnvironment.de © 2023, Premier Tech Water and Environment GmbH, Deutschland...
- Seite 2 TECHNISCHE DOKUMENTATION Abwassertechnik // Level Control LC 100 Version: 2023-07-27 DOKK7100 Seite: 2/12...
- Seite 3 TECHNISCHE DOKUMENTATION Abwassertechnik // Level Control LC 100 SICHERHEITSHINWEISE ..................3 BEDIENUNG ......................4 TECHNISCHE DATEN ..................5 ABBILDUNGEN ....................6 EINBAU UND INBETRIEBNAHME ............... 8 Funkverbindung und Sensortest ................8 Testprogramm aktivieren ................... 8 Einbau des Senders ....................9 Position des Sensors ....................
- Seite 4 TECHNISCHE DOKUMENTATION Abwassertechnik // Level Control LC 100 Der drahtlose Überfüllmelder Level Control LC 100 besteht aus zwei Teilen: A. Ein im Tank oder Pumpschacht montierter Sender mit einem Sensor zur Überwachung des Füllstands. (Abbildung 1) B. Ein Empfänger, der an einer geeigneten Stelle im Gebäude installiert wird und einen akustischen und optischen Alarm auslöst.
- Seite 5 Ursache des Alarms besteht. Wenn der Fehler behoben ist, kehrt der Empfänger automatisch in den OK-Status zurück. Level Control LC 100 verfügt über einen speziellen Testmodus zum Testen der Reichweite des Funkgeräts und der Funktion des Sensors (siehe Kapitel 5).

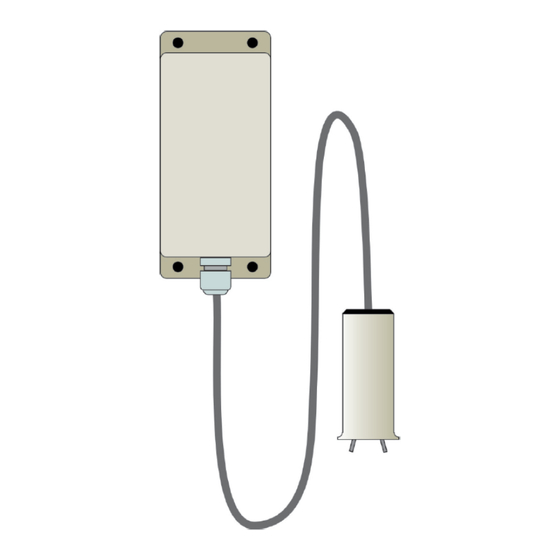

- Seite 6 TECHNISCHE DOKUMENTATION Abwassertechnik // Level Control LC 100 Abbildung 1: Sender mit Sensor Abbildung 2: Empfänger Version: 2023-07-27 DOKK7100 Seite: 6/12...
- Seite 7 TECHNISCHE DOKUMENTATION Abwassertechnik // Level Control LC 100 Abbildung 3: Empfänger Abbildung 4: Sender Version: 2023-07-27 DOKK7100 Seite: 7/12...
- Seite 8 TECHNISCHE DOKUMENTATION Abwassertechnik // Level Control LC 100 Das Paket enthält einen Sender mit einem Füllstandssensor (Abb. 1) und einen Empfänger (Abb. 2) mit Netzteil. Jeder Empfänger reagiert nur auf Alarme von seinem eigenen Sender. Normalerweise reagiert der Alarm mit einer Verzögerung von etwa 2 Minuten. Zum Testen der Funkverbindung und des Sensors kann ein Testmodus aktiviert werden.
- Seite 9 TECHNISCHE DOKUMENTATION Abwassertechnik // Level Control LC 100 Stellen Sie sicher, dass die Kabelverschraubung (1C) fest angezogen ist. Installieren Sie den Sender (1D) so hoch wie möglich im Tank oder Pumpenschacht, möglichst nicht unter einem Metalldeckel. Der Sensor (1A) wird am Kabel im Tank aufgehängt. Wenn die Sensorelektroden die Flüssigkeit berühren, wird der Überfüllalarm aktiviert.
- Seite 10 TECHNISCHE DOKUMENTATION Abwassertechnik // Level Control LC 100 In den meisten Fällen werden die Standardeinstellungen für den Sender Level Control LC 100 empfohlen. Einige Einstellungen können wie folgt geändert werden: Entfernen Sie die Batterie im Sender (4B). Setzen Sie die Batterie wieder ein, während Sie den Knopf (4A) auf der Platine gedrückt halten.
- Seite 11 TECHNISCHE DOKUMENTATION Abwassertechnik // Level Control LC 100 Wenn der Sensor in sehr sauberem Wasser verwendet wird, muss manchmal ein höherer Empfindlichkeitsmodus eingestellt werden: Schließen Sie den Empfänger an die Stromversorgung an (2F). Aktivieren Sie die Einstellung der Sensorempfindlichkeit anhand der Tabelle oben.
- Seite 12 TECHNISCHE DOKUMENTATION Abwassertechnik // Level Control LC 100 Haftungsauschluss Technische Änderungen vorbehalten. Alle Rechte vorbehalten. Premier Tech haftet nicht für Druckfehler. Der Inhalt der technischen Dokumentation ist Bestandteil der Gewährleistungsbedingungen. Bei der Planung und Installation des Produkts sind alle geltenden Normen und sonstigen Richtlinien sowie Unfallverhütungsvorschriften zu beachten.
