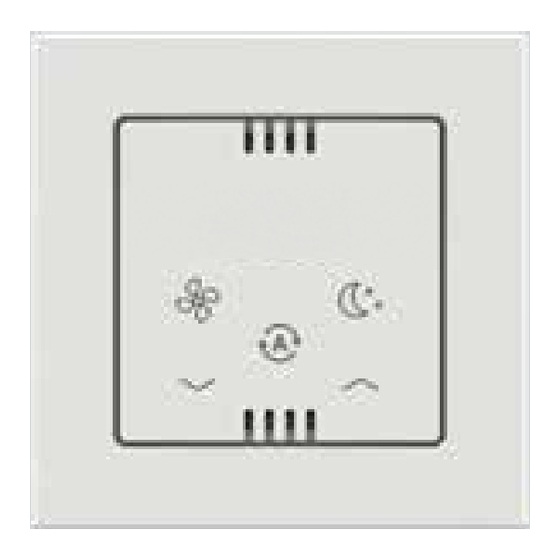

Zewotherm BasicControl SmartFan Kabel Montage- & Bedienungsanleitung
Verwandte Anleitungen für Zewotherm BasicControl SmartFan Kabel
Inhaltszusammenfassung für Zewotherm BasicControl SmartFan Kabel
- Seite 1 Montage & Bedienungsanleitung installation & user guide ZEWO BasicControl SmartFan Kabel Art. 14150003 Energie. Bewusst. Leben.
- Seite 2 © 2023 ZEWOTHERM Heating GmbH Die in diesem Dokument enthaltenen Informationen sind Eigentum des Herstellers. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise ........4 1.1 Symbolerklärung ......4 1.2 Sicherheitshinweise . -
Seite 4: Hinweise
1 Hinweise einschlägigen Regeln der Technik. Es müssen die Bestimmungen der • WICHTIG! Vor Gebrauch sorgfältig örtlichen Bauordnung und Bauauflagen lesen! Aufbewahren für späteres beachtet werden. Nachschlagen! • Der Inhalt dieses Dokumentes • Überprüfen Sie die Lieferung bei ist auf Übereinstimmung mit den Erhalt anhand des Lieferscheines auf beschriebenen Produkten geprüft. -
Seite 5: Sicherheitshinweise
Gefahren und Schäden zu vermeiden. • Vor der Installation den Strom abschal- ten. In einigen Ländern dürfen Elek- GEFAHR troinstallationen nur von autorisierten Elektrofachleuten ausgeführt werden. GEFAHR bedeutet, dass schwere bis lebens- Im Zweifelsfall die örtlichen Behörden gefährliche Personenschäden durch nicht ansprechen. -
Seite 6: Weitere Informationen
Betrieb des Produkts sind reich auf unserer Webseite zu finden sind: sachgemäßer Transport und Lagerung, eine fachgerechte Planung und Monta- https://zewotherm.com/de/downloads/ ge sowie die sorgfältige Bedienung und Wartung. Vor Beginn der Arbeiten sollte eine Pro- jektplanung vorliegen, die sowohl die Anzahl und Lage der Lüftungsgeräte und... - Seite 7 zu beachten. Details müssen während der Planung des Systems mit dem Fachplaner oder zuständigen Fachbetrieben bespro- chen werden. Bestimmungsgemäßer Gebrauch Das Produkt ist zur Steuerung von dezen- tralen Lüftungsgeräten in Wohngebäuden geeignet. Der Gebrauch des Produktes ist nur in Verbindung mit den Komponenten, die vom Hersteller empfohlen sind, zu- gelassen.
-
Seite 8: Komponenten
3 Komponenten 1 Bedieneinheit 3 Tragring 5 Hutschienen-Netzteil* 2 Rahmen 4 Unterputz-Netzteil* Nicht im Lieferumfang der Steuerung enthalten. Komponenten müssen gesondert bestellt werden. -
Seite 9: Installation
4 Installation INFORMATION Informationen zur Steckermontage unter Kapitel 4.3 (Rot) (Blau) Zuluft (Lila) (Rot) (Blau) Abluft (Lila) 12 V 1 Netzanschluss 230 V AC 3 Anschlussreihe Lüfter 5 DIP-Schalter 2 Netzteil 12 V 4 Anschluss Netzteil 12 V 6 Reset-Taster... -
Seite 10: Montage
4.1 Montage INFORMATION Die Lüfter werden sternförmig mit der Dokumentieren Sie im Verkabelungsprotokoll Steuerung verbunden, das heißt von jedem (siehe Kapitel 11.2) den Aufbau des Lüftungs- Lüfter geht ein Kabel zur Steuerung. systems und wie jeder Lüfter verkabelt ist. VORSICHT Beschädigung der elektrischen Komponenten! Nach Unterbrechung der Stromversorgung hält das Netzteil die Ausgangsspannung für einen... - Seite 11 1. Am Montageort der Steuerung in VORSICHT Normhöhe einen Wandausbruch für die Unterputzdose erstellen. Um induktive Beeinflussungen zu vermeiden: Alle Kleinspannungskabel von Netzspannung 2. Anschlusskabel der Lüfter in die führenden Kabeln getrennt verlegen (Mindest- Unterputzdose führen. abstand 100 mm). 3. Netzkabel in die Unterputzdose führen. Unterputz-Netzteil (Möglichkeit 1) 4.
-
Seite 12: Dip-Schalter (Unpaariger Betrieb)
Hutschienen-Netzteil (Möglichkeit 2) 3. Kabel vom Hutschienen-Netzteil aus dem Verteilerkasten in die Unterputz- Vom Montageort der Steuerung müssen dose führen. folgende Kabel verlegt werden: 4. Unterputzdose in den Wandausbruch • jeweils Datenleitung z. B. LiYY (3x montieren. 0,5 mm²) zu jeder Lüftungseinheit sternförmig 5. -
Seite 13: Steckerverbindung
4.3 Steckerverbindung ungerade Anzahl an Lüftern zu betreiben. Die Steuerung ist dann in der Lage die Damit jeder Lüfter für die Wartung einfach Zu- und Abluft lüfterseitig nachzuregeln. von der Anschlussleitung getrennt wer- Dabei ist zu beachten, dass immer ein Lüf- den kann, wird ein Steckverbinder an das ter mehr im Zuluft-Betrieb als im Abluft-Be- Kabel ende angeschlossen. -
Seite 14: Funktionstest
5. Wechseln Sie nun auf den Modus Lüf- VORSICHT ten mit Wärmerückgewinnung (LED blinkt 4x grün) und prüfen Sie ob alle Beschädigung des Lüfters! Lüfter spätestens nach 90 Sekunden Durch falsche Belegung des Steckers die Drehrichtung wechseln. funktioniert der Lüfter nicht richtig oder kann beschädigt werden. -
Seite 15: Bedienung
5 Bedienung 5.2 Modi & Funktionen Lüften (mit Wärmerückgewinnung) 5.1 Anzeige & Bedienelemente Die Laufrichtung der Lüfter wechselt alle 50 - 70 Sekunden abhängig von Über die Bedienoberfläche lassen sich der Lüfterstufe. Zur Bestätigung blinkt grundlegende Einstellungen durchführen. die LED langsam, entsprechend der ak- tiven Stufe, grün auf. -
Seite 16: Filterwechsel
6 Wartung 5.3 Filterwechsel Die Steuerung bestimmt, abhängig von der Die Oberflächen der Bedieneinheit können Betriebszeit, den Zeitpunkt des nächsten je nach Bedarf mit einem feuchten Tuch Filterwechsels. Sobald ein Filterwechsel gereinigt werden. notwendig ist, blinkt die Status-LED auf der Bedieneinheit dauerhaft gelb auf. -
Seite 17: Störungsbehebung
7 Störungsbehebung Störung Ursache Behebung Steuerung funktio- • Verkabelung des Netzteils prüfen. Installationsfehler. niert nicht. Achtung: Steuerung kann beschädigt worden sein. Keine Spannungs- • Spannungsversorgung prüfen. versorgung. • Stecker am Lüfter auf korrekten Sitz prüfen. Lüfter funktioniert Installations- oder • Verkabelung am Lüfter und der Steuerung nicht. -
Seite 18: Gewährleistung
Belastung der menschlichen Gesundheit Zeitrahmens repariert oder durch ein und Umwelt. Verpackungsmaterialien sind gleiches bzw. ein ähnliches Austausch-/ sortenrein zu entsorgen. Ersatzmodell ersetzt. Inanspruchnahme Gewähr- leistungsservices muss Produkt 9 Gewährleistung zusammen mit dem Kaufbeleg oder ander- weitigen Kaufnachweisen an den Händler, bei dem das Produkt gekauft wurde, zu- INFORMATION rückgeschickt werden. -
Seite 19: Haftung
• Das Produkt mit Bau- oder Ersatztei- • Nichtbeachtung der in den Doku- len, die nicht vom Hersteller geliefert menten aufgeführten Sicherheits-, oder freigegeben wurden, betrieben Bedienungs- und Wartungshinweise. wurde. • Nicht vorschriftsgemäße • Nicht genehmigte Änderungen oder Installation. Modifikationen am Produkt vorge- •... -
Seite 38: Anhang / Attachment
11 Anhang / Attachment 11.1 Technische Daten / Technical data Allgemein General Eingangsspannung Input voltage 12 DC Leistungsaufnahme Power consumption <1 Steuerungsausgabe Control output Max. Anzahl Lüfter Max. amount fans Schutzart Type of protection IP 30 Schutzklasse Appliance class Betriebstemperatur Operating temperature °C 0 –... - Seite 39 11.2 Verkabelungsprotokoll / Wiring protocol Startrichtung Start direction Gerät Geschoss Raum und Positionierung Device Floor Room and Position Zuluft Abluft Supply air Exhaust air...
- Seite 40 Modifikationen vorbehalten. Keine Haftung für Irrtümer und Druckfehler. Alle Rechte vorbehalten. Stand: Mai 2023 ZEWOTHERM Heating GmbH . Konrad-Zuse-Ring 34-41 . 53424 Remagen Tel.: (0 26 42) 90 56 0 . Fax: (0 26 42) 90 56 19 . info@zewotherm.de www.zewotherm.de...
