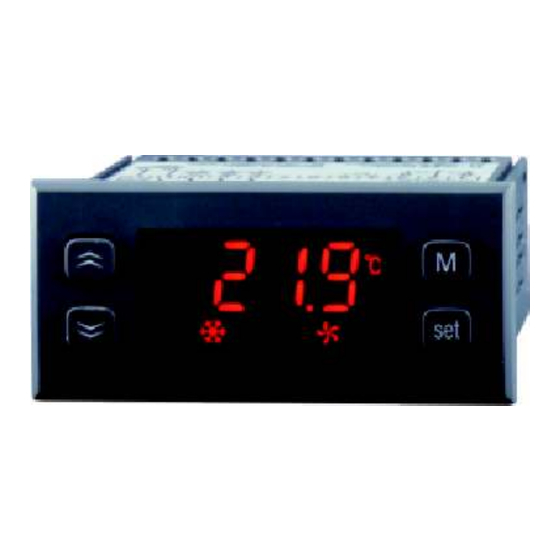

Esco F50 Bedienungsanleitung
Temperaturregler
Quicklinks
Inhaltszusammenfassung für Esco F50
- Seite 1 BEDIENUNGSANLEITUNG TEMPERATURREGLER ES-10 Version 2.0...
- Seite 2 1. Technische Daten. Temperatusensor: NTC 5k bei 25°C Eingang: Digital-Eingang (normal offen oder geschlossen) Messbereich: -50...+150°C Messgenauigkeit: ±0,5% Abtastperiode: 330 ms Auflösung der Anzeige: 0,1°C über den gesamten Bereich Einstellungen für die Auflösung: 0,1°C über den gesamten Bereich LED, 4 Zahlen 11mm gro ß mit grafischen Symbolen Display: Einstellung Methode: ON-OFF mit Hysterese...
- Seite 3 4. BEDIENUNG DES REGLERS. 4.1. TEMPERATUREINSTELLUNG. Drücken Sie die Mit Tasten: Taste für 2 Sekunden. °C °C oder Diode leuchtet. stellen Sie die gewünschte Temperatur. Bestätigen Sie die °C Einstellung mit Taste Diode erlischt. Hinweise: - um die Einstellung abzubrechen, jederzeit Drücken Sie die Taste.
- Seite 4 4.3. PARAMETER PROGRAMMIERUNG. Hinweise:- um die Parameter Einstellung abzubrechen, drücken Sie Taste Gehen Sie zum Menü Wenn der Zugriff auf das Menü geschützt ist, zeigt durch halten der Taste sich Befehl: für 5 sek. Und zeigt sich Information: Befehl: Mit Hilfe von Tasten - um zu erleichtern die schnelle Erhöhung oder Verringerung des Einstellwertes: halten Sie die geben Taste...
- Seite 5 Der Regler hat Digitalen Eingang D1 für signalisierung den Alarmzustand zB. Systemausfall, Druckschalter tätig wird oder Sicherheits-Thermostat usw. Eingang Typ (schließen, öffnen) wird Programmiert mit Parameter F50. Nach der Eingang Aktivierung, Regler wird Ausgang ausschalten, einschaltet Tonsignal und Display zeigt Code AL.d1. Signalisierung eines Alarmzustandes kann unterstützt werden, bis zu zurücksetzen des Alarms mit Hilfe der Regler...
-
Seite 6: Installation
5.4 Abtauung (für Kühlapplikation). Abtauung Zyklus wird realisiert durch stoppendes Kompressors. Steuerung mit Zyklen wird realisiert automatisch und eingeschaltet: - regelmäßig von Zeit zu Zeit (F35=1) - in Abhängigkeit von der gesamten Arbeitszeit des Kompressors (F35=2). (Je kleiner die Belastung des Kühlsystems, desto weniger Abtauungs Zyklen auftreten). Das Ende der Abtauungs Zyklus erfolgt nach der Zeit F33. - Seite 7 VERBINDUNG SCHEMA ES-10 20(8)A Stromversorgung 230V~ T1 - Temperatursensor D1 - Digital-Eingang Achten Sie darauf, ob elektrische Parameter des Geräts entsprechen den Parametern des Reglers (maximale Spannung und Nennstrom). Verbindung Schema für Heizgerät (zB. Heizanlage) oder Kühlgerät (zB. Ventilator, Umlaufpumpe): ES-10 Heiz oder Kühl Gerät 20(8)A 250VAC...
