Inhaltszusammenfassung für KNX SCN-IP100.02
- Seite 1 Stand 06/2016 Technisches Handbuch MDT IP Router SCN-IP100.02 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
-
Seite 2: Inhaltsverzeichnis
3.6 Kommunikationseinstellungen ....................19 3.6.1 Vorgehen ETS 4 ........................19 3.6.2 Vorgehen ETS 5 ........................20 3.6.3 Mehrere Verbindungen herstellen ..................22 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... - Seite 3 6.2 Tabellenverzeichnis ........................42 7 Anhang ..............................43 7.1 Gesetzliche Bestimmungen ......................43 7.2 Entsorgungsroutine ........................43 7.3 Montage ............................43 7.4 Datenblatt ............................ 43 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
-
Seite 4: Übersicht
Zum einen über die Applikation für den IP Router, welche den Zugriff auf den Bus über Ethernet ermöglicht sowie den Einsatz als Bereichs- oder Linienkoppler. Die zweite Applikation liegt auf der TP-Seite und kann vom KNX getriggerte E-Mails senden, als Zeitserver dienen und ermöglicht den Zugriff auf das Gerät via Web-Interface. -

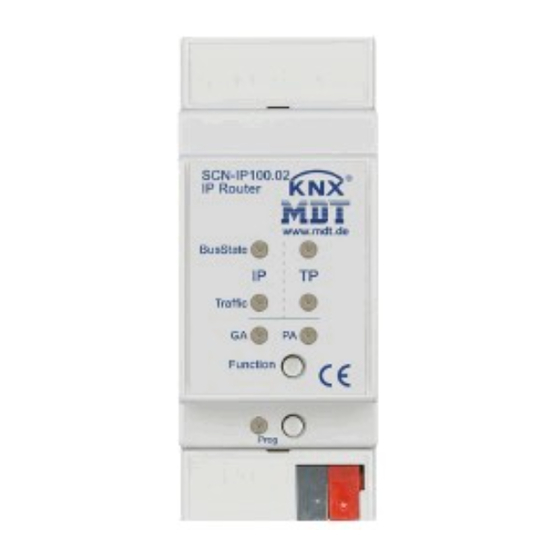

Seite 5: Übersicht Leds & Bedienung
Funktionsknopf los und drücken ihn anschließend noch einmal bis alle LEDs ausgehen. Das Gerät führt einen Neustart durch. Nun ist das Gerät auf Werkseinstellung zurückgesetzt. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 6: Inbetriebnahme
Grün und Gelb: alles weiterleiten Tabelle 2: Übersicht LEDs 2.5 Inbetriebnahme Folgendes Vorgehen wird für die Inbetriebnahme des SCN-IP100.02 empfohlen: 1. Konfigurieren des IP-Routers 2. Übertragen der physikalischen Adresse und der Applikation des IP-Routers. Hierzu muss die Programmiertaste kurz gedrückt werden. Die Programmier-LED leuchtet daraufhin dauerhaft rot. -
Seite 7: Topologie
Abbildung 2: KNX IP Router als Linienkoppler Der IP-Router kann in KNX-Anlagen die Funktion eines Linienkopplers übernehmen. Dafür muss er die ph sikalis he Adresse ei es Li ie kopplers . . … 5. 5. erhalte . Es können aktuell bis zu 225 Linien in der ETS angelegt werden. -
Seite 8: Bereichskoppler
Das nachfolgende Bild zeigt den IP-Router als Bereichskoppler: Abbildung 3: KNX IP Router als Bereichskoppler Der IP-Router kann in größeren KNX-Anlagen die Funktion eines Bereichskopplers übernehmen. Dafür muss er die ph sikalis he Adresse ei es Berei hskopplers . . … 5. . erhalte . Aktuell können in einem ETS-Projekt bis zu 15 Bereiche mit Bereichskopplern angelegt werden. -
Seite 9: Gemischte Verwendung
Router 2.1.0): Abbildung 4: KNX IP Router als Bereichs- und Linienkoppler Ist es innerhalb einer KNX-.Anlage nötig, den IP-Router an einer Stelle z.B. Büro, als Bereichskoppler und an anderer Stelle, z.B. entfernte Tiefgarage als Linienkoppler einzusetzen, so können zwei verschiedene IP-Router diese Funktion übernehmen. -
Seite 10: Funktion Als Buszugriff (Knxnet/Ip Tunneling)
Technisches Handbuch IP Router – SCN-IP100.02 2.6.4 Funktion als Buszugriff (KNXnet/IP Tunneling) Der KNX IP Router kann als Schnittstelle zum KNX/EIB genutzt werden. Es kann von jedem Punkt im LAN auf den KNX/EIB zugegriffen werden. Dazu muss eine zweite physikalische Adresse vergeben werden. -
Seite 11: Parameter -> Ip-Router
manueller Umstellung Alle Telegramme weiterleiten Alle physikalischen Adressen weiterleiten Alle Gruppenadressen weiterleiten Tabelle 3: Parameter - Allgemein MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 12: Ip -Konfiguration
nur bei manueller IP- 0.0.0.0 Adresszuweisung (0-255).(0-255).(0-255).(0-255) Domain Name Server des Netzwerks nur bei manueller IP- 0.0.0.0 Adresszuweisung Tabelle 4: IP-Konfiguration MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 13: Beispiel Zur Vergabe Von Ip-Adressen
Bei der Einstellung DHCP nicht benutzen kann die IP-Konfiguration manuell eingestellt werden. Bei der Ei stellu g „auto atis h DHCP “ uss ei DHCP Ser er de KNX/IP-Router eine gültige IP- Adresse zuteilen. Steht bei dieser Einstellung kein DHCP-Server zur Verfügung, so fährt der Router nach einer gewissen Wartezeit mit einer AutoIP-Adresse hoch (Adressbereich von 169.254.1.0 bis... -
Seite 14: Knx Multicast Adresse
– falls diese in der gleichen Multicast Gruppe sind. Für manuelle Einstellungen sind die Multicast-Adressen 239.0.0.0 – 239.255.255.255 reserviert. Wird per KNX/IP Routing eine neue IP Routing Multicast Adresse in das Gerät geladen, so gibt die ETS die Fehler eldu g „Do load fehlges hlage “... -
Seite 15: Hauptlinie
14 und 15 Physikalische Adressen alles weiterleiten Festlegung wie physikalisch adressierte blocken Telegramme behandelt werden sollen filtern Tabelle 6: Einstellungen Hauptlinie MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... - Seite 16 Telegramme: sperren Physikalisch adressierte Telegramme werden vom KNX/IP-Router gesperrt. Mit dieser Einstellung ist es nicht möglich, aus der Linie unterhalb des KNX/IP-Routers heraus in eine andere Linie hinein physikalisch adressierte Telegramme zu schicken (z.B. während der Programmierung). ...
-
Seite 17: Nebenlinie
Technisches Handbuch IP Router – SCN-IP100.02 3.5 Nebenlinie Die folge de Para eter kö e i U ter e ü „Routi g IP-->KNX “ ei gestellt erde : Abbildung 11: Einstellungen Nebenlinie Die Tabelle zeigt die Einstellbereiche für die einzelnen Parameter:... -
Seite 18: Tabelle 7: Einstellungen Nebenlinie
KNX/EIB weitergeleitet wird. Die Filtertabelle wird von der ETS automatisch erzeugt. Konfiguration von Nebenlinie: Durch diesen Parameter lässt sich das Programmieren von der TP/KNX-Seite aus unterdrücken, wodurch ein höheres Maß an Sicherheit erreicht werden kann. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1... -
Seite 19: Kommunikationseinstellungen
Technisches Handbuch IP Router – SCN-IP100.02 3.6 Kommunikationseinstellungen Wenn die IP-Konfiguration vom KNX Router gültig ist, kann der Router als Schnittstelle zu KNX/EIB benutzt werden. Verbinden Sie dazu den IP-Router/das IP-Interface mit dem KNX Bus und dem Netzwerk. 3.6.1 Vorgehen ETS 4 Wählen Sie im Menü... -
Seite 20: Vorgehen Ets 5
Hier kann nun die erste Tunneling Adresse vergeben werden. 3.6.2 Vorgehen ETS 5 Wählen Sie im Menü Bus den Reiter Schnittstellen: Abbildung 15: ETS5 - Bus – Schnittstellen MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 21: Abbildung 16: Ets5 - Gefundene Schnittstellen
Nun wird das Gerät als aktuelle Schnittstelle angezeigt. Für den ausgewählten IP-Router/IP-Interface kann anschließend die erste Tunneling Verbindung eingestellt werden: Abbildung 18: ETS5 - IP Tunneling Verbindung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 22: Mehrere Verbindungen Herstellen
Technisches Handbuch IP Router – SCN-IP100.02 3.6.3 Mehrere Verbindungen herstellen Der KNX IP Router/das KNX IP-Interface unterstützt bis zu 4 Verbindungen gleichzeitig. Die erste physikalische Adresse wird dabei in den ETS-Verbindungen eingestellt wie unter 3.6 beschrieben. Die weiteren physikalischen Adressen können im Web-Interface im Menü Prog.-Mode durch Drücken des Butto s „Set“... -
Seite 23: Parameter -> E-Mail Client
Der Gerätename wird im Betreff der E-Mail angezeigt und kann über Makros in die E-Mail integriert werden. Es empfiehlt sich hier einen aussagekräftigen Namen des Objektes, in welchem das IP- Interface eingesetzt ist, zu vergeben. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 24: Webinterface
ü er de Para eter „)eit is Deakti ieru g des We i terfa es a h Reset“ zu deakti iere oder das Web-Interface nur über Objekt zu aktivieren und bei Nichtbenutzung zu deaktivieren! MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 25: Uhrzeit/Datum
Senden der Uhrzeit Datum 3 Byte Senden des Datums Datum / Uhrzeit 8 Byte Senden von Datum und Uhrzeit Tabelle 9: Kommunikationsobjekte- Uhrzeit/Datum MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 26: E-Mail Funktionen
1 Bit Ja/Nein Nein 1 Bit Anwesend/Abwesend Anwesend Abwesend 1 Bit Tag Nacht 1 Bit Nacht Nacht Tabelle 10: Statuselemente - 1 Bit MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 27: Tabelle 11: Statuselemente - 1 Byte
1 Bit Setzen des Wertes für das Statuselement 1 Byte 2 Byte 4 Byte 14 Byte nächstes Statuselement Tabelle 15: Kommunikationsobjekte- Statuselemente MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 28: Bit Alarme
Nummer Name Größe Verwendung Bit Alarm 1 1 Bit Auslösen des ersten Bit Alarms nächster Bit Alarm Tabelle 17: Kommunikationsobjekte- Bit Alarm MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 29: Makros
Die Semikolons trennen den Name des Gerätes als Betreff und den Text der E-Mail ab. Nach dem Datum wird ein weiterer Zeilenumbruch erzeugt. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 30: Text Alarme
Größe Verwendung Text Alarm 1 1 Bit Setzen des Wertes für den Text Alarm nächster Text Alarm Tabelle 19: Kommunikationsobjekte- Text Alarme MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 31: Status Berichte
Statusbericht 1 1 Bit Aussenden des Statusberichts; wird nur angezeigt wenn die Sendebedingung auf Objekt steht nächster Statusbericht Tabelle 21: Kommunikationsobjekte- Statusbericht MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 32: Spezielles Verhalten Und Fehlerbehandlung
Nummer Name Größe Verwendung E-Mail Pufferspeicher – 1 Bit Zeigt einen Überlauf des E-Mail Puffers an Überlauf Tabelle 23: Kommunikationsobjekt E-Mail Pufferspeicher MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 33: Übersicht Kommunikationsobjekte
Sperrstatus DPT 1.003 senden Gerät sendet Status Diagnose, Kommunikationsobjekt ist Visualisierung dauerhaft eingeblendet und zeigt an ob das Web-Interface zugänglich ist. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 34: Tabelle 24: Übersicht Kommunikationsobjekte
Geräte im KNX- eingeblendet sobald das Statuselement aktiv ist; DPT wird gemäß der Parametereinstellung eingestellt nächstes Statuselement Tabelle 24: Übersicht Kommunikationsobjekte MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 35: Web-Interface
2.) Gehen Sie in den Windows Explorer und öffnen Sie den Reiter Netzwerk. Hier sollte Ihr IP- Router mit den angegebenen Host-Name auftauchen. Durch einen Doppelklick auf den Router wird Ihr Standard-Browser mit der richtigen Adresse aufgerufen. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 36: Übersicht Web-Interface
Es ist möglich ein Update für den IP-Router zu fahren. Wenden Sie sich diesbezüglich an den MDT Support ob ein Update für Ihr Gerät sinnvoll ist. Der MDT Support teilt Ihnen die erforderlichen Schritte mit. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 37: Einstellen Der E-Mail Funktionalität
Um die E-Mail Funktionalität einzurichten, öffnen Sie das Menü E-Mail u d kli ke Sie auf „Setti gs“: Abbildung 29: Web-Interface – Destination E-Mail Test Anschließend öffnet sich das folgende Menü: Abbildung 30: Web-Interface – E-Mail settings MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 38: Abbildung 31: Beispiel 1 - Serverdaten
Bei dem Anbieter web.de ist es des Weiteren erforderlich, dass der Versand von E-Mails über externe Programme in den Einstellungen freigeschaltet wird: Abbildung 32: Beispiel 2 - Serverdaten MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 39: Abbildung 33: Web-Interface - E-Mail Test
Der Status wird anschließend angezeigt und ggf. ein Error angezeigt. Die Bedeutung der Error-Codes ist in 5.4 E-Mail – Error Codes & Behebung dargestellt. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 40: E-Mail - Error Codes & Behebung
Paketen an, z.B. Telekom. Unterstütz Ihr E-Mail Provider keinen SMS-Service für E-Mails, so können Drittanbieter wie sms77 - https://www.sms77.de/ - verwendet werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 41: Index
Abbildung 2: KNX IP Router als Linienkoppler ..................7 Abbildung 3: KNX IP Router als Bereichskoppler..................8 Abbildung 4: KNX IP Router als Bereichs- und Linienkoppler..............9 Abbildung 5: Beispiel für Installation ....................10 Abbildung 6: Allgemeine Einstellungen ....................11 Abbildung 7: IP Konfiguration 1 ...................... -
Seite 42: Tabellenverzeichnis
Tabelle 21: Kommunikationsobjekte- Statusbericht ................31 Tabelle 22: Kommunikationsobjekt E-Mail Fehlercode ................ 32 Tabelle 23: Kommunikationsobjekt E-Mail Pufferspeicher ..............32 Tabelle 24: Übersicht Kommunikationsobjekte ..................34 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 43: Anhang
Lebensgefahr durch elektrischen Strom: Alle Tätigkeiten am Gerät dürfen nur durch Elektrofachkräfte erfolgen. Die länderspezifischen Vorschriften, sowie die gültigen EIB-Richtlinien sind zu beachten. 7.4 Datenblatt MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... - Seite 44 Die MDT KNX Interfaces sind zur festen Installation auf einer Hutproilschiene in Starkstromverteilungen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen. Zur Inbetriebnahme und Projektierung der MDT KNX Interfaces benötigen Sie die ETS. Die Produktdatenbank inden Sie auf unserer Internetseite unter www.mdt.de/Downloads.html •...
- Seite 45 MDT USB/IP Interface Technical Daten SCN-USBR.01 SCN-IP000.02 SCN-IP100.02 SCN-LK001.01 Schnittstelle Ethernet Ethernet Speziikation KNX Schnittstelle TP-256 mit Long frame Unterstützung für ETS5 Verfügbare Produktdatenbanken ETS 3/4/5 ETS 4/5 ETS 4/5 ETS 3/4/5 Max. Kabelquerschnitt 0,5 - 4,0mm² eindrähtig Schraubklemme 0,5 - 2,5mm² feindrähtig 0,8mm Ø, Massivleiter 0,8mm Ø, Massivleiter 0,8mm Ø, Massivleiter 0,8mm Ø, Massivleiter...
