HX-Series
Frequenzweiche FW HX EVO
Das Lautsprechersystem lässt sich an die jeweilige Akustik des
Fahrzeuges und an den persönlichen Geschmack anpassen. Je
nach Lage der Lautsprecheröffnungen kann die Weiche so
eingestellt werden, dass der Frequenzgang mit diesen
geometrischen Gegebenheiten optimiert wird. Dies alles wird
durch Umstecken (648 Möglichkeiten) der Brücken/Jumper
erreicht. Ein willkürliches Umstecken verschlechtert die
klanglichen Eigenschaften des Systems. Die FWHX EVO
Frequenzweiche wurde speziell für die AUDIO SYSTEM
EX EVO3 Lautsprechersysteme entwickelt.
Je nach Installationsort des Hochtöners kann es nötig sein, den
Pegel anzupassen z.B. bei einer Montage des Mitteltöners im
Fußraum und des Hochtöners auf dem Armaturenbrett. Ohne
Pegelabsenkung wären die Hochtöner zu laut. Natürlich kann die
Weiche auch auf die persönliche Vorstellung der
Hochtonlautstärke oder Musikrichtung eingestellt werden.
Grundeinstellung Frequenzweiche FW HX EVO
WICHTIG: Die Weiche wird in einer Grundeinstellung ausgeliefert.
Sollte ein Lautsprecher einmal nicht funktionieren, viel zu leise
spielen oder sich klanglich verfärbt anhören, muss die Weiche
wieder in diese Grundeinstellung gestellt werden, um sicher zu
gehen, dass nicht die Weicheneinstellung für die Probleme
verantwortlich ist und Ihr Fachhändler nicht unnötig nach einem
Fehler an einem Lautsprecher sucht.
Anpassung des Hochtonpegels
SECTION A
Je nach Installationsort des Hochtöners ist es nötig, den Pegel
anzupassen, z.B. bei einer Montage des Mitteltöners im Fußraum
und des Hochtöners auf dem Armaturenbrett. Ohne
Pegelabsenkung wären die Hochtöner zu laut. Natürlich kann die
Weiche auch auf die persönliche Vorstellung der
Hochtonlautstärke oder Musikrichtung eingestellt werden.

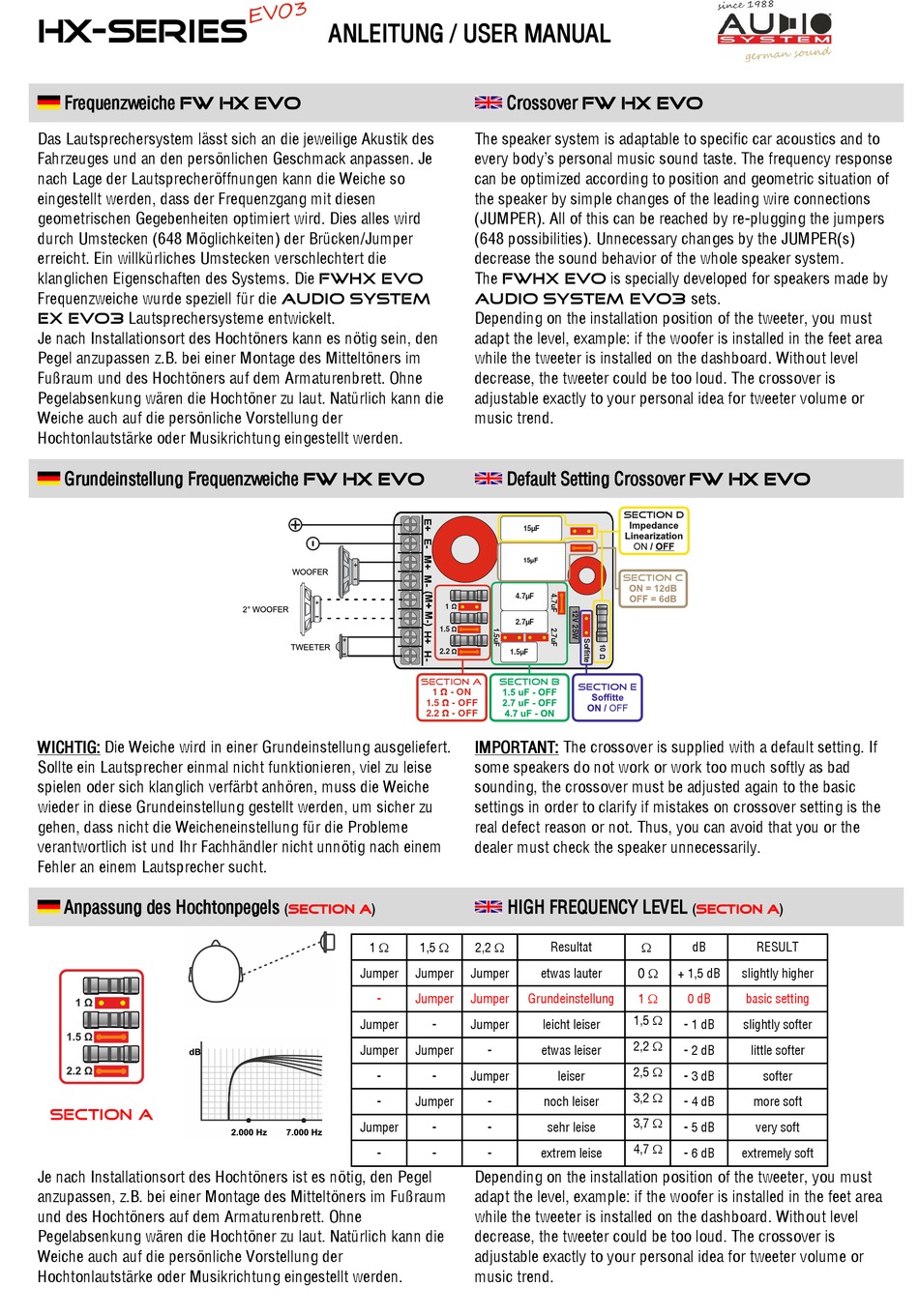

ANLEITUNG / USER MANUAL
1 Ω
1.5 Ω
2.2 Ω
section A
Ω ON
1
-
Ω OFF
1.5
-
Ω
2.2
- OFF
(SECTION
A)
1
1,5
Jumper
Jumper
-
Jumper
Jumper
-
Jumper
Jumper
-
-
-
Jumper
Jumper
-
-
-
Crossover FW HX EVO
The speaker system is adaptable to specific car acoustics and to
every body's personal music sound taste. The frequency response
can be optimized according to position and geometric situation of
the speaker by simple changes of the leading wire connections
(JUMPER). All of this can be reached by re-plugging the jumpers
(648 possibilities). Unnecessary changes by the JUMPER(s)
decrease the sound behavior of the whole speaker system.
The FWHX EVO is specially developed for speakers made by
Audio system EVO3 sets.
Depending on the installation position of the tweeter, you must
adapt the level, example: if the woofer is installed in the feet area
while the tweeter is installed on the dashboard. Without level
decrease, the tweeter could be too loud. The crossover is
adjustable exactly to your personal idea for tweeter volume or
music trend.
Default Setting Crossover FW HX EVO
15µF
15µF
15µF
4.7µF
2.7µF
1.5µF
IMPORTANT: The crossover is supplied with a default setting. If
some speakers do not work or work too much softly as bad
sounding, the crossover must be adjusted again to the basic
settings in order to clarify if mistakes on crossover setting is the
real defect reason or not. Thus, you can avoid that you or the
dealer must check the speaker unnecessarily.
HIGH FREQUENCY LEVEL
2,2
Resultat
Jumper
etwas lauter
0
1
Jumper
Grundeinstellung
1,5
Jumper
leicht leiser
2,2
-
etwas leiser
2,5
Jumper
leiser
3,2
-
noch leiser
3,7
-
sehr leise
4,7
-
extrem leise
Depending on the installation position of the tweeter, you must
adapt the level, example: if the woofer is installed in the feet area
while the tweeter is installed on the dashboard. Without level
decrease, the tweeter could be too loud. The crossover is
adjustable exactly to your personal idea for tweeter volume or
music trend.
(SECTION
A)
dB
RESULT
+ 1,5 dB
slightly higher
0 dB
basic setting
- 1 dB
slightly softer
- 2 dB
little softer
- 3 dB
softer
- 4 dB
more soft
- 5 dB
very soft
- 6 dB
extremely soft
