HX-Series
Frequenzweiche FWX EVO2
Wichtig: Das Lautsprechersystem lässt sich an die jeweilige
Akustik des Fahrzeuges, Musikrichtung und an den persönlichen
Geschmack über die Frequenzweiche anpassen. Je nach Lage der
Lautsprecher kann die Weiche so eingestellt werden, dass der
Frequenzgang mit diesen geometrischen Gegebenheiten optimiert
wird. Je nach Installationsort des Hochtöners ist es nötig, den
Frequenzgang tonal sowie den Lautstärkepegel anzupassen, z.B.
bei einer Montage des Hochtöners in der A-Säule, im
Spiegeldreieck oder in der Türverkleidung.
Achtung: Die Weiche wird in einer Grundeinstellung ausgeliefert.
Sollte ein Lautsprecher einmal nicht funktionieren, viel zu leise
spielen oder sich klanglich verfärbt anhören, muss die Weiche
wieder in diese Grundeinstellung gestellt werden, um sicher zu
gehen, dass nicht die Weicheneinstellung für die Probleme
verantwortlich ist und Ihr Fachhändler nicht unnötig nach einem
Fehler an einem Lautsprecher sucht.
Grundeinstellung Frequenzweiche FWX EVO2
WICHTIG: Die Weiche wird in einer Grundeinstellung ausgeliefert.
Sollte ein Lautsprecher einmal nicht funktionieren, viel zu leise
spielen oder sich klanglich verfärbt anhören, muss die Weiche
wieder in diese Grundeinstellung gestellt werden, um sicher zu
gehen, dass nicht die Weicheneinstellung für die Probleme
verantwortlich ist und Ihr Fachhändler nicht unnötig nach einem
Fehler an einem Lautsprecher sucht.
Anpassung des Hochtonpegels
SECTION A
Je nach Installationsort des Hochtöners ist es nötig, den Pegel
anzupassen, z.B. bei einer Montage des Mitteltöners im Fußraum
und des Hochtöners auf dem Armaturenbrett. Ohne
Pegelabsenkung wären die Hochtöner zu laut. Natürlich kann die
Weiche auch auf die persönliche Vorstellung der
Hochtonlautstärke oder Musikrichtung eingestellt werden.

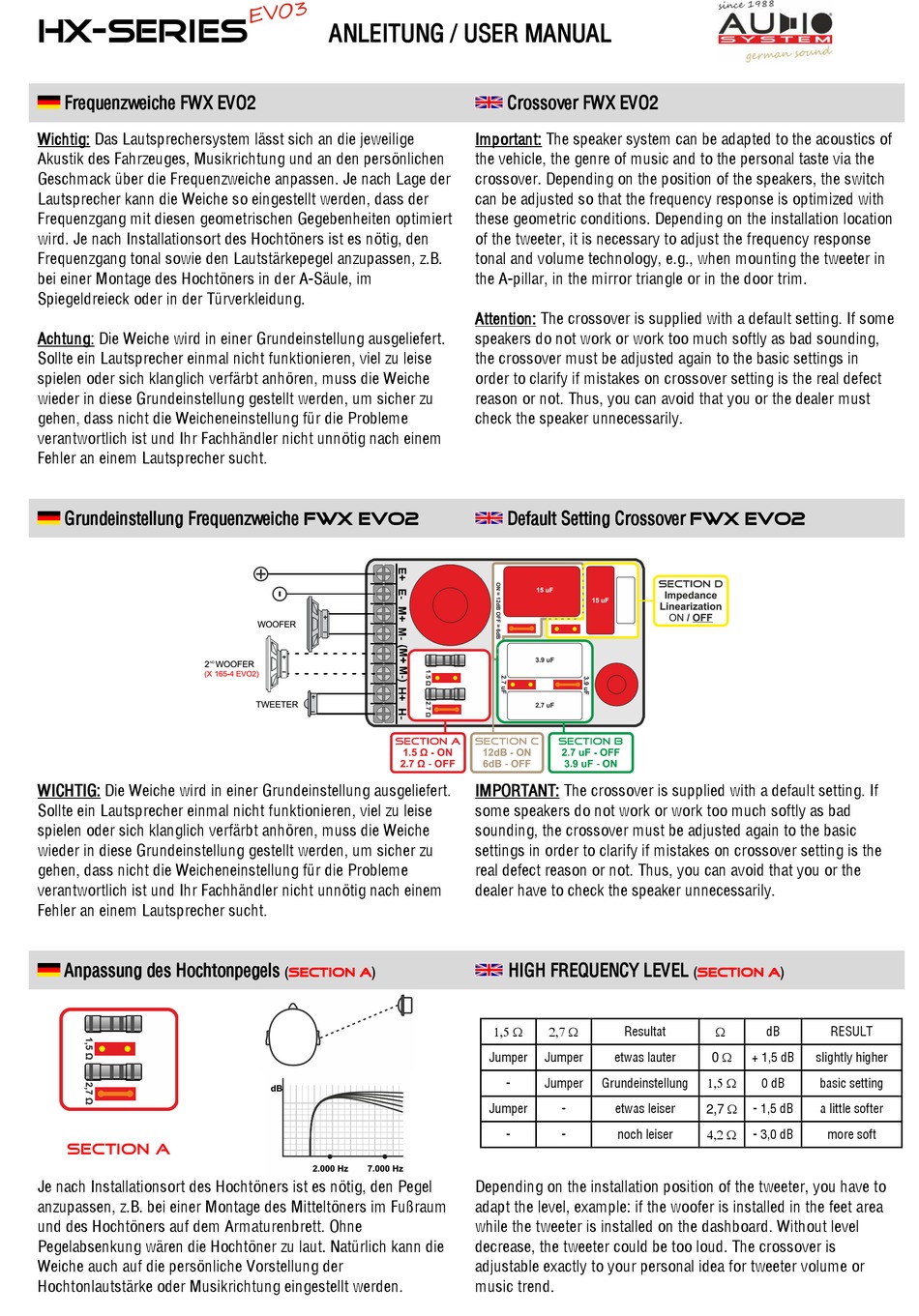

ANLEITUNG / USER MANUAL
(SECTION
A)
Crossover FWX EVO2
Important: The speaker system can be adapted to the acoustics of
the vehicle, the genre of music and to the personal taste via the
crossover. Depending on the position of the speakers, the switch
can be adjusted so that the frequency response is optimized with
these geometric conditions. Depending on the installation location
of the tweeter, it is necessary to adjust the frequency response
tonal and volume technology, e.g., when mounting the tweeter in
the A-pillar, in the mirror triangle or in the door trim.
Attention: The crossover is supplied with a default setting. If some
speakers do not work or work too much softly as bad sounding,
the crossover must be adjusted again to the basic settings in
order to clarify if mistakes on crossover setting is the real defect
reason or not. Thus, you can avoid that you or the dealer must
check the speaker unnecessarily.
Default Setting Crossover FWX EVO2
IMPORTANT: The crossover is supplied with a default setting. If
some speakers do not work or work too much softly as bad
sounding, the crossover must be adjusted again to the basic
settings in order to clarify if mistakes on crossover setting is the
real defect reason or not. Thus, you can avoid that you or the
dealer have to check the speaker unnecessarily.
HIGH FREQUENCY LEVEL
Resultat
Jumper
Jumper
etwas lauter
-
Jumper
Grundeinstellung
Jumper
-
etwas leiser
-
-
noch leiser
Depending on the installation position of the tweeter, you have to
adapt the level, example: if the woofer is installed in the feet area
while the tweeter is installed on the dashboard. Without level
decrease, the tweeter could be too loud. The crossover is
adjustable exactly to your personal idea for tweeter volume or
music trend.
(SECTION
A)
dB
RESULT
+ 1,5 dB
slightly higher
0
0 dB
basic setting
- 1,5 dB
a little softer
2,7
- 3,0 dB
more soft
