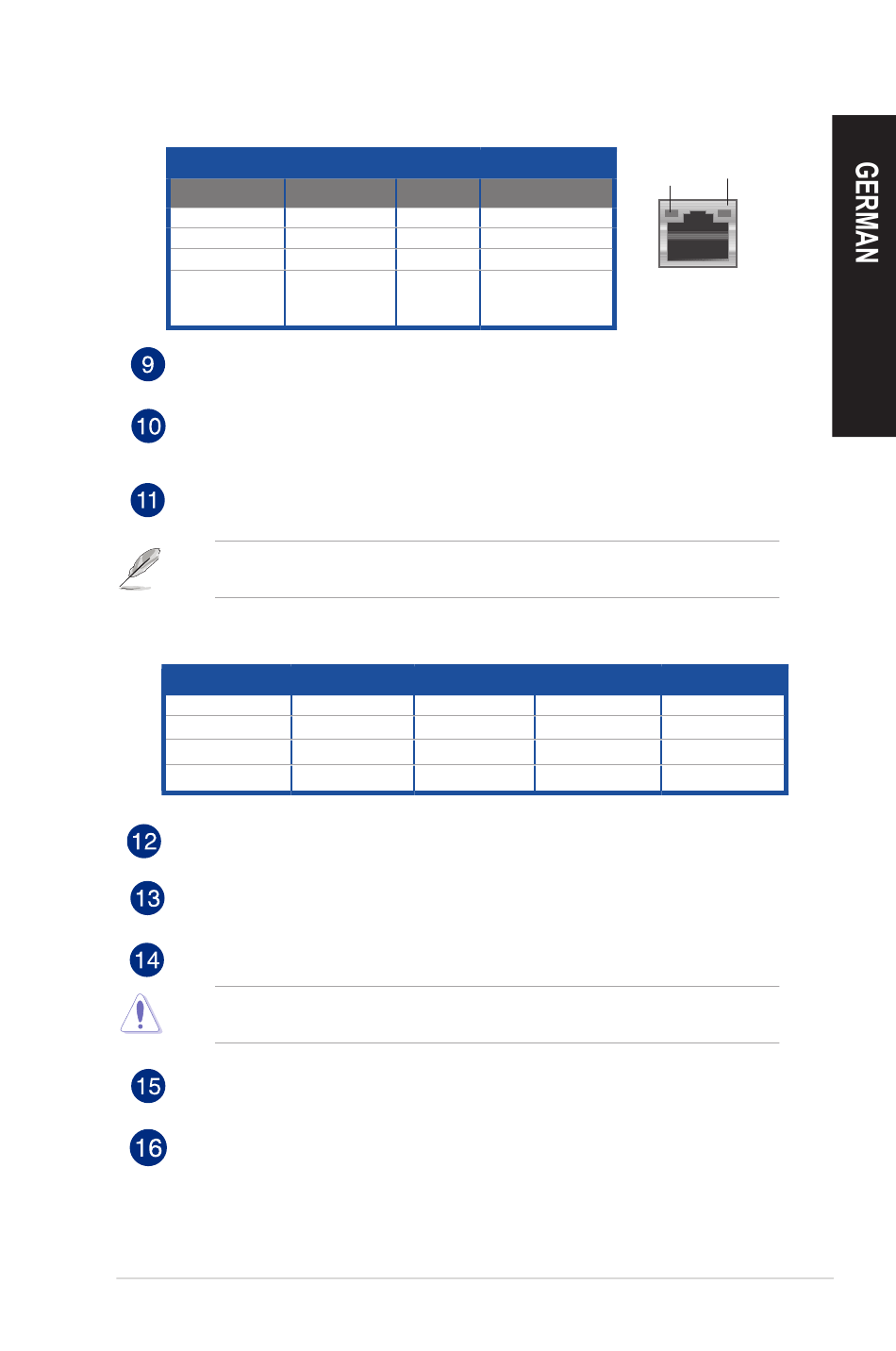

LAN-Anschluss LED-Anzeige
Aktivitäts-/Verbindungs-LED Geschwindigkeits-LED
Status
AUS
ORANGE
Orange (Blinkend)
Orange (blinkend dann
dauerhaft)
Mikrofonanschluss (rosa). An diesem Anschluss lässt sich ein Mikrofon anschließen.
Line-Out-Anschluss (hellgrün). Dieser Anschluss verbindet Kopfhörer oder Lautsprecher. In
den 4.1-, 5.1- und 7.1-Kanal-Konfigurationen wird die Funktion dieses Anschlusses zum Front-
Lautsprecherausgang.
Line-In-Anschluss (hellblau). Dieser Anschluss verbindet mit Tonband-, CD- oder DVD-Playern und
anderen Audiogeräten.
Die Funktionen der Audioausgänge in 2.1-, 4.1-, 5.1- oder 7.1-Kanalkonfigurationen entnehmen Sie bitte der
folgenden Audio-Konfigurationstabelle.
Audio 2.1-, 4.1-, 5.1- oder 7.1-Kanalkonfiguration
Anschluss
Hellblau (Rückseite)
Hellgrün (Rückseite)
Rosa (Rückseite)
Hellgrün (Frontseite)
Blenden für Erweiterungssteckplätze. Entfernen Sie die Blende beim Installieren einer
Erweiterungskarte.
VGA-Anschluss (optional). Dieser Anschluss ist für einen VGA-Monitor oder andere VGA-kompatible
Geräte vorgesehen.
Lüftungsöffnungen. Diese Öffnungen dienen der Luftzirkulation.
Blockieren Sie nicht die Lüftungsöffnungen im Gehäuse. Stellen Sie immer adäquate Ventilation für Ihren
Computer bereit.
Serieller Anschluss (COM). Dieser Port dient dem Anschließen eines Modems oder anderer Geräte,
die mit seriellen Spezifikationen übereinstimmen.
Paralleler Anschluss (optional). Dieser 25-polige Port dient zum Anschluss von Druckern, Scannern
und anderen Geräten mit Parallelanschluss.
ASUS D340MF/D3401SFF/S340MF/S3401SFF
Beschreibung
Status
Nicht verbunden
AUS
Verbunden
ORANGE
Datenaktivität
GRÜN
Bereit, um aus
-
dem S5-Modus
aufzuwachen
Kopfhörer, 2.1-Kanal
4.1-Kanal
Line In
Rücklautsprecher
Line Out
Frontlautsprecher
Mikrofoneingang
Mikrofoneingang
-
-
ACT/LINK
LED
Beschreibung
10 Mb/s Verbindung
100 Mb/s Verbindung
1 Gb/s Verbindung
-
5.1-Kanal
Rücklautsprecher
Frontlautsprecher
Bass/Mitte
-
SPEED
LED
LAN-Port
7.1-Kanal
Rücklautsprecher
Frontlautsprecher
Bass/Mitte
Seitenlautsprecher
17
