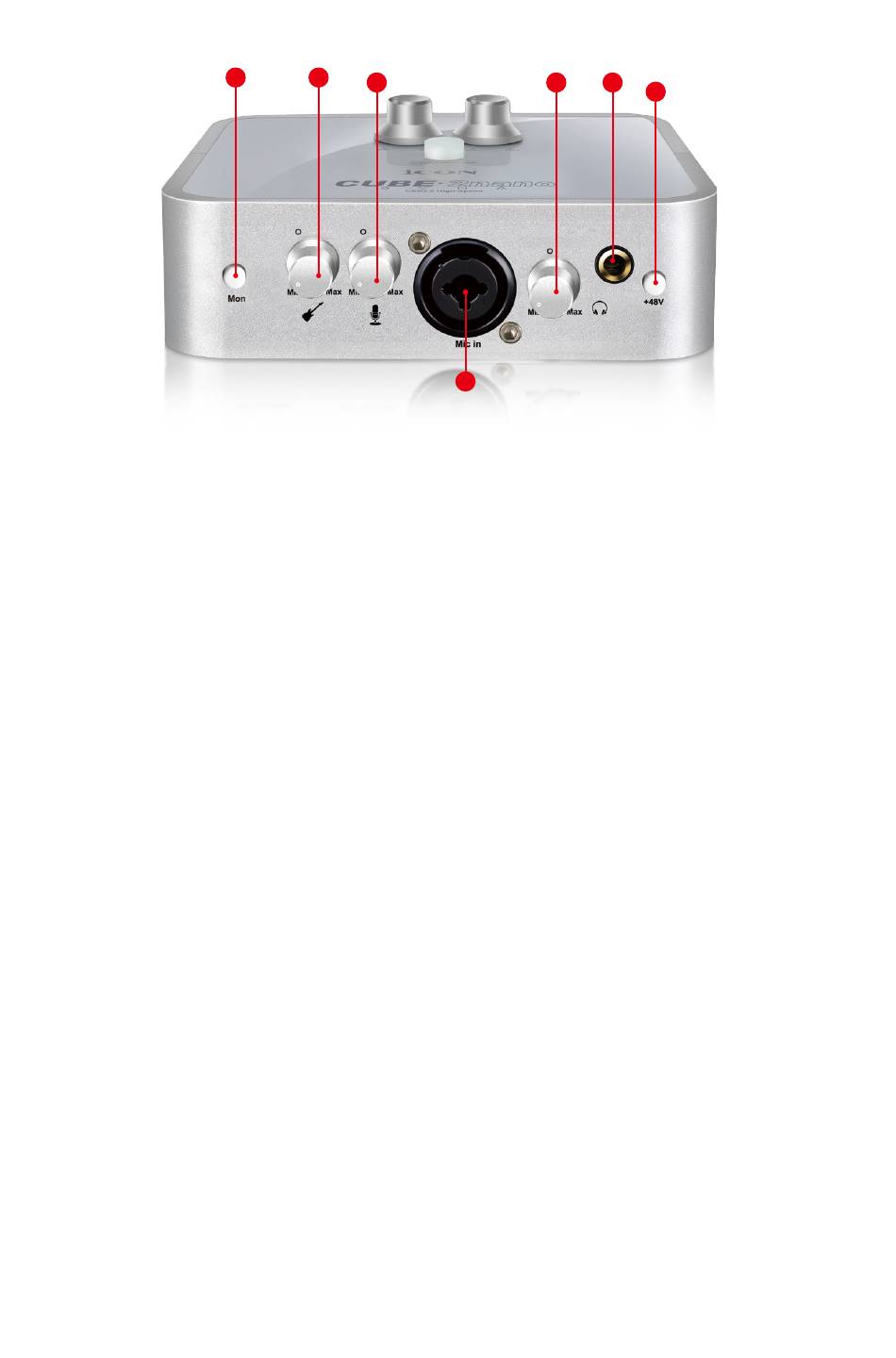

Vorderseite
1. 3-poliges XLR (Symmetrisch) – Für ein Kondensatormikrofon
mit +48 V Phantomspeisung
Die Anschlussmöglichkeiten für die verschiedenen Typen von Mikrofonen und
Instrumenten finden Sie auf S.36.
1/4-Zoll TS (unsymmetrisch) – Für ein dynamisches Mikrofon
Bitte beziehen Sie sich auf S.36 für die Anschlussart von verschiedenen
Mikrofontypen.
2. 48V Phantomspeisungsschalter
Zur Aktivierung der +48V Phantomspeisung der zugeordneten XLR-Eingänge.
Phantomspeisung wird für die meisten Kondensormikrofone geeignet.
3. Eingangs-Gain-Level-Regelung (Mikrofoneingangs)
Dieses Potentiometer steuert den Eingangspegel des Analog-Mikrofoneingangs.
4. Eingangs-Gain-Level-Regelung (Gitarre)
Dieses Potentiometer steuert den Eingangspegel des Analog-Gitarre.
5. Kopfhörer-Level-Regler
Dieses Potentiometer regelt das Ausgangslevel des Kopfhörerausgangs.
6. Kopfhörerausgang
Diese Ausgangsbuchse dient der Aufnahme eines Standard 1/4" Stereo-
Kopfhörer-Klinkensteckers.
7. Mon (Monitor – Smartphone- und PC-Überwachungssignal
steuern)
Zwischen Überwachung von Smartgerät mit PC-Signal und nur PC-Signal
umschalten
8
7
4
3
5
6
1
2
