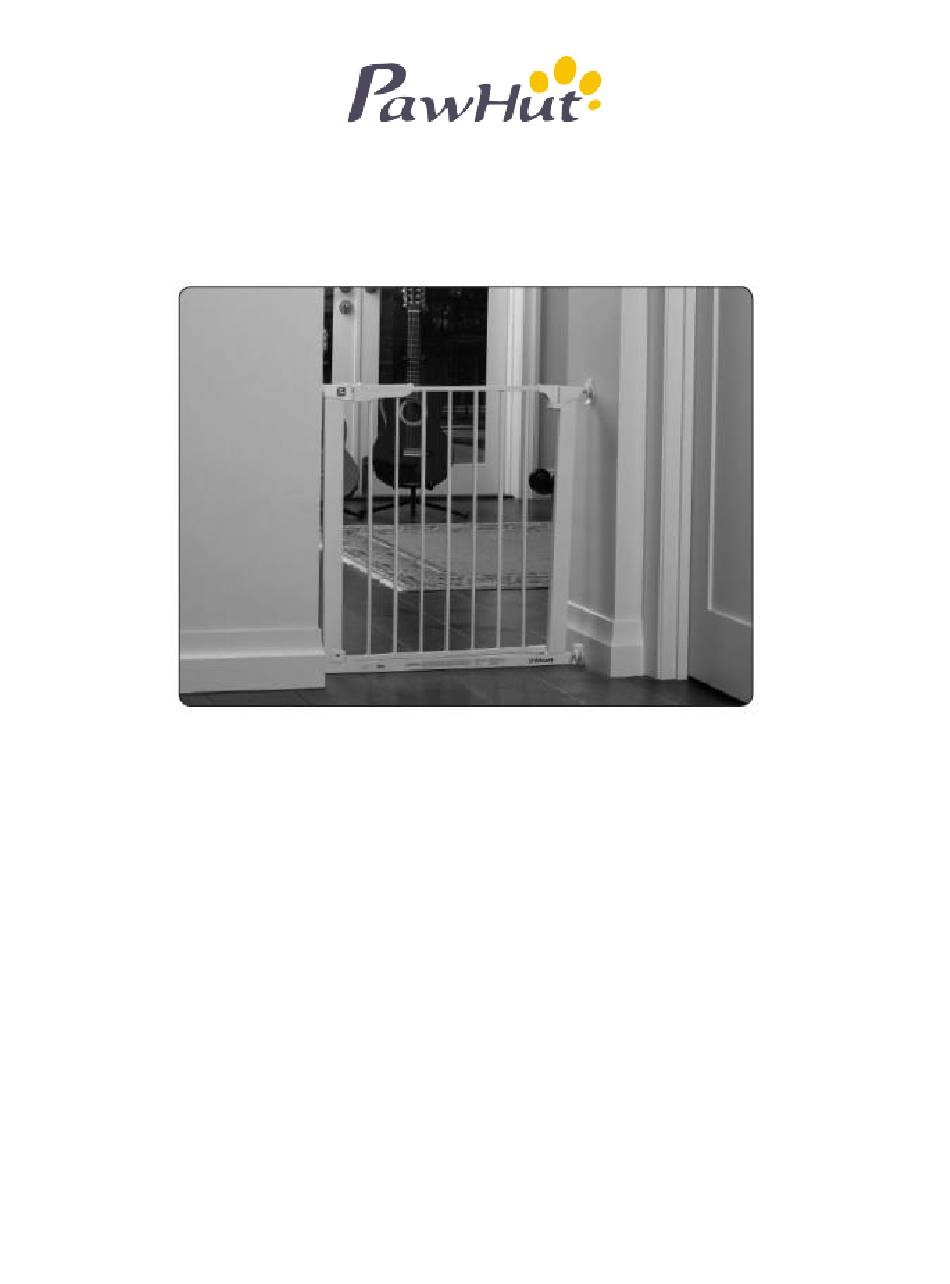

- Seite 1 Wichtig! Bitte aufbewahren zum jederzeitigen Nachschlagen...
- Seite 2 Bauteile Mitgeliefert in der Verpackung: obere Spindel Spindelgehäuse untere Spindel oberes Verlängerungsgehäuse...
- Seite 3 Bauteile Mitgeliefert in der Verpackung (Inhalt) unteres Verlängerungsgehäuse Verlängerungsrohr Verlängerungsstange Schraube x4 Plastikabdeckung x2...
- Seite 4 Montage/Gebrauchsanweisung Installation 1. Das Gitter darf nur in einer strukturfesten Öffnung installiert werden. Platzieren Sie das Gitter niemals zwischen zwei Geländern oder Pfosten. Stellen Sie sicher, dass die Montagefläche (Wand, Türrahmen, etc.) fest, versteift sowie glatt, sauber und fettfrei ist. Wenn Sie das Gitter auf Ziegel, Gipskarton oder andere Oberflächen montieren, werden möglicherweise Holzbretter oder ähnliche Baustoffe vorinstalliert werden müssen, um eine feste, glatte sowie saubere Oberfläche herzustellen.
- Seite 5 Montage/Gebrauchsanweisung Installation 2. Das Anbringen der Spindeln unterscheidet sich durch das Anbringen mit oder ohne Erweiterungen. Die Spindelgehäuse werden nicht benötigt, wenn die quadratförmigen Verlängerungsrohre installiert werden müssen. Falls die Gehäuse bereits angebracht wurden, entfernen Sie diese mittels Schraubenzieher. 3. Wenn keine Erweiterungen benötigt werden, verbinden Sie jeweils die oberen (A) und unteren (C) Spindeln mit dem Spindelgehäuse (B) und setzen Sie die Verbindung in die Ecken des Gitters ein.
- Seite 6 Montage/Gebrauchsanweisung Installation 4. Wenn Sie Verlängerungen nutzen, setzten Sie die quadratförmigen Verlängerungsrohre (f) in das Gitter ein. Verbinden Sie die Verlängerung (g) mit dem oberen (d) sowie unteren (e) Erweiterungsgehäuse. Setzen Sie die komplette Verbindung auf die Verlängerungsrohre. Die Verlängerungsrohre sollten nun nicht mehr zu sehen sein.
- Seite 7 Montage/Gebrauchsanweisung Installation 6. Ziehen Sie die zwei unteren Spindeln (c) heraus, bis diese die Montagefläche berühren und auf dem Boden stehen (wenn zutreffend). Drehen Sie die Arretierungsmuttern so fest wie möglich in RICHTUNG DES GITTERRAHMENS. Jede Spindel ist individuell justierbar und kann variabel verlängert werden, um das Gitter unebenen Flächen oder unebenen Wänden, etc.
- Seite 8 Montage/Gebrauchsanweisung Installation 8. Ziehen Sie die obere Spindel auf der Griffseite heraus, bis diese die Montagefläche berührt und drehen Sie die Arretierungsmutter in RICHTUNG DES GITTERRAHMENS. Passen Sie durch Drehen beide Spindeln an, bis die entsprechende Spannung erreicht ist sowie der Freiraum zwischen Griff und Rahmen 0.80mm beträgt.
- Seite 9 Montage/Gebrauchsanweisung Installation 10. Schließen des Gitters: Die Gittertür schließt und verriegelt sich selbsttätig. Probieren Sie dies in beiden Richtungen aus. Wenn sich die Tür gemäß Installationsanweisung in Waage befindet, schließt diese automatisch und hörbar bestätigend durch einem „Click“. Wenn sich die Tür jedoch nur nach einer Seite schließt bedeutet dies, dass das Gitter nach dieser Seite abfällt und sich daher von dieser Seite nicht schließen lässt.
- Seite 10 Montage/Gebrauchsanweisung Installation 11. Arretierung in der geöffneten Position- durch Öffnen der Gittertür ab einem 90° Winkel verbleibt die Tür in einer geöffneten Position bis diese wieder manuell geschlossen wird.
