NOTICE DE LA BOITE D'INDUCTANCES DL07
1. RENSEIGNEMENTS PRELIMINAIRES
Instrument : BOITE D'INDUCTANCES
Marque : ELC
Type : DL 07
2. DESCRIPTION
2-1 Présentation
Vous venez d'acquérir la DL 07. Nous vous en remercions et vous félicitons de votre
choix.
elc c'est aussi de nombreux appareils électroniques : A
, A ...
DE FONCTIONS PPAREILS DE TABLEAU
La présente notice contient des textes d'informations et d'avertissements qui doivent
être respectés par l'acheteur pour assurer un fonctionnement sûr de l'appareil.

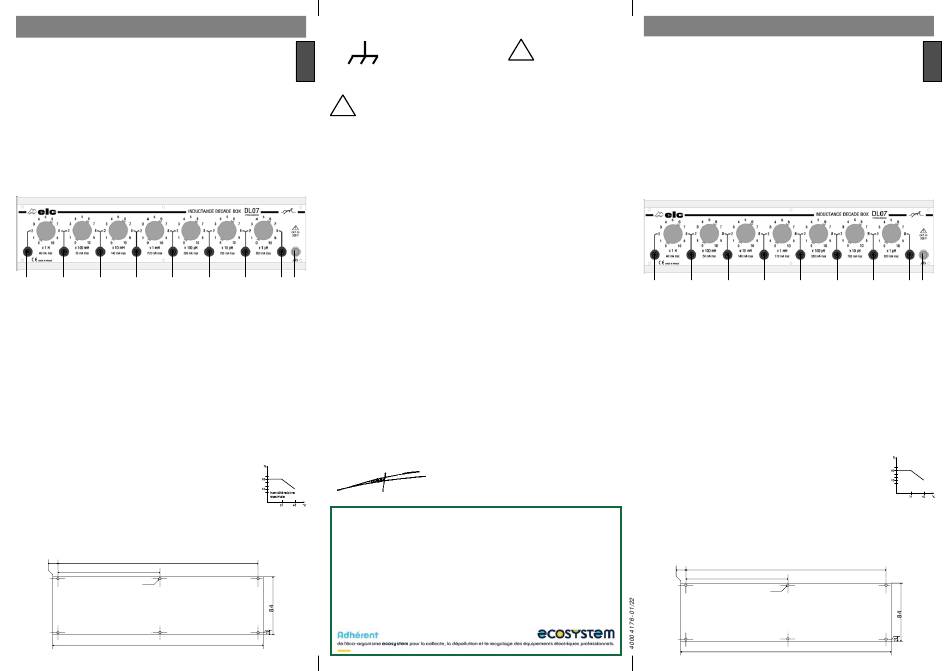

2-2 Vue d'ensemble
D8 D7 D6 D5 D4
2-3 Caractéristiques techniques
Nature des inductances : Inductances bobinées sur pots ferrite.
Facteur de qualité (Q) élevé.
Commutateurs de qualité professionnelle à contacts dorés.
Résistance de contact inférieure à 9mΩ.
Gamme : 1μH à 11,111110 Henrys.
Nbre de décades : 7 ( x1μH, x10μH, x100μH, x1mH, x10mH, x100mH, x1H)
Résistance Résiduelle : 10mΩ par décade.
Précision : 10% sur la x1H, 5% sur les autres décades.
Tension max. applicable : 300V AC / DC (isolation renforcée)
Décade : x1μH x10μH x100μH
Fréq. de mesure : 5M 1M 500K
Q minimum : 55 55 60
Courant max. : 0.8A 0.7A 0.38A
Résistance max. : 0.25Ω 0.55Ω 1.8Ω
Sorties : 8 douilles de sécurité (D1 à D8).
Entrée : 1 douille de terre de sécurité (D0, cordon femelle).
Conditions d'utilisation : +5°C à +40°C
Conditions de stock. : -10°C à +50°C
Conditions d'humidité : voir figure
Sécurité : Norme EN 61010-1,
Catégorie de surtension I degré de pollution 1
Dimensions générales : h = 80mml = 430mm p = 96mm
Masse : 1.64Kg ; 1.76Kg emballée.
Face avant : L'ensemble est monté sur une face avant encastrable
dans un rack 19".
Sa hauteur est de 2U, sa longueur de 84F (F=5.08mm).
7.5
411.5
208.3
6 x Ø3.5
426.4
2-5 Symboles et définitions
Vous trouverez les symboles ci-après sur le matériel :
F
R
3. PRESCRIPTIONS DE SECURITE
!
Surcharge électrique :
ne jamais appliquer une tension qui excède la plage spécifiée.
Afin de ne pas compromettre votre sécurité et pour une bonne stabilité,
l'appareil doit être à la température de la pièce au moins une heure avant son
utilisation.
, G
LIMENTATIONS ENERATEURS
Au-dessus d'une tension de 50V, il est nécessaire d'utiliser des cordons de
sécurité.
Dans le cas d'une connexion à la terre par la douille D0, ce cordon doit être
connecté en premier et doit être déconnecté le dernier.
Cette connexion a pour but, de faire écran et de pouvoir travailler en classe I.
4. SERVICE APRES VENTE
Cet appareil est garanti DEUX ANS pièces et main-d'oeuvre contre tous vices de
fabrication.
Toute intervention sur l'appareil par des personnes ou organismes non agréés fait
perdre le bénéfice de la garantie.
D3 D2 D1 DO 5. DECLARATION UE DE CONFORMITE
suivant l'ISO/IEC guide 22 et l'EN45014
Fabricant
Adresse
déclare que le produit
Nom
Type
est conforme aux exigences des Directives : Basse Tension 2014/35/UE et
x1mH x10mH x100mH x1H
RoHs 2011/65/UE.
500K 50K 50K 10K
Les normes harmonisées suivantes ont été appliquées :
70 100 100 60
Sécurité
0.27A 0.14A 50mA 40mA
3.4Ω 12.1Ω 82Ω 250Ω
Annecy, le 17 janvier 2022
Henri Curri, Gérant
ELC, OFFRE À SES CLIENTS DES SOLUTIONS DE RECYCLAGE
Afin de remplir ses obligations, elc adhère à Ecosystem et finance la filière de collecte
et de recyclage agréée pour les déchets électriques professionnels (DEEE Pro). Cet
engagement volontaire de elc, permet à ses clients de bénéficier de solutions simples
et gratuites pour assurer le recyclage de leurs alimentations électriques, module de
secours, générateurs de fonctions et sondes oscilloscopes.
Ainsi, les clients de notre société peuvent se défaire gratuitement de leurs matériels
EEE professionnels (désignés précédemment) usagés. Ils obtiennent, certificat à
la clé, l'assurance d'un traitement rigoureux conforme à la règlementation. Il leur suffit
de faire appel à Ecosystem qui leur indiquera la solution de collecte la plus adaptée
à leur besoin.
Pour connaître toutes les solutions de collecte : www.ecosystem.eco
ATTENTION
!
BORNE DE
SE REFERER
MASSE CHASSIS
AU MANUEL
: ELC
: 59 avenue des Romains 74000 Annecy France
: INDUCTANCE DECADE BOX
: DL 07
: EN61010-1:2010 + A1:2019
Catégorie de surtension III, degré de pollution 2.
BEDIENUNGSANLEITUNG INDUKTIVITÄTSMODUL DL07
1. EINLEITENDE HINWEISE
Gerät : INDUKTIVITÄTSMODUL
Marke : ELC
Typ : DL 07
2. BESCHREIBUNG
2-1 EINFÜHRUNG
Sie haben einen den DL07 erworben. Wir danken Ihnen und gratulieren zu dieser Wahl.
elc bedeutet auch zahlreiche elektronische Geräte:
SCHALTTAFEL-INSTRUMENTE, ...
Die vorliegende Anleitung enthält Informationen und Hinweise, die für einen sicheren und
dauerhaften Betrieb des Gerätes vom Käufer zu beachten sind.
2-2 Gesamtansicht
D8 D7 D6 D5 D4
2-3 Technische Daten
Art der Induktivität : Induktivität mit Ferritkastenwicklung.
Hoher Qualitätsfaktor (Q).
Schalter von Profiqualität mit Goldkontakten.
Übergangswiderstand unter 9mΩ.
Bereich : 1μH bis 11,111110 Henrys.
Anzahl Dekaden : 7 ( x1μH, x10μH, x100μH, x1mH, x10mH, x100mH, x1H)
Präzision : 10% bei x1H, 5% bei den übrigen Dekaden.
Restwiderstand : 10mΩ pro Dekade.
Max. anlegb. Spannung : 300V AC / DC (verstärkte Isolierung)
Decade : x1μH x10μH x100μH
Messfrequenz : 5M 1M 500K
Q min. : 55 55 60
Maximaler Strom: 0.8A 0.7A 0.38A
Maxi. Widerstand : 0.25Ω 0.55Ω 1.8Ω
Ausgänge : 8 Sicherheitsbuchsen (D1 bis D8).
Eingang : 1 Sicherheitserdungsbuchse (D0, Kabel mit Buchse).
Einsatzbedingungen : +5°C bis +40°C
Lagerbedingungen : -10°C bis +50°C
Feuchtigkeit : siehe Abbildung
Sicherheit : Norm EN 61010-1,
Überspannungsklasse I Verschmutzungsgrad 1
Hauptabmessungen : H = 80mmL = 430mm T = 96mm
Gewicht : 1.64Kg ; 1.76Kg mit Verpackung.
Vorderseite : Das Gerät ist zum Einbau in ein 19''.
Rack auf eine Frontplatte montiert. Seine Höhe beträgt
2U und seine Länge 84F (F=5.08mm).
7.5
411.5
208.3
6 x Ø3.5
426.4
D
E
SPEISER, FUNKTIONSGEBER,
D3 D2 D1 D0
x1mH x10mH x0.1H x1H
500K 50K 50K 10K
70 100 100 60
0.27A 0.14A 50mA 40mA
3.4Ω 12.1Ω 82Ω 250Ω
Maximale relative
Feuchtigkeit
