Verwandte Anleitungen für Paulchen System First Class 3020
Inhaltszusammenfassung für Paulchen System First Class 3020

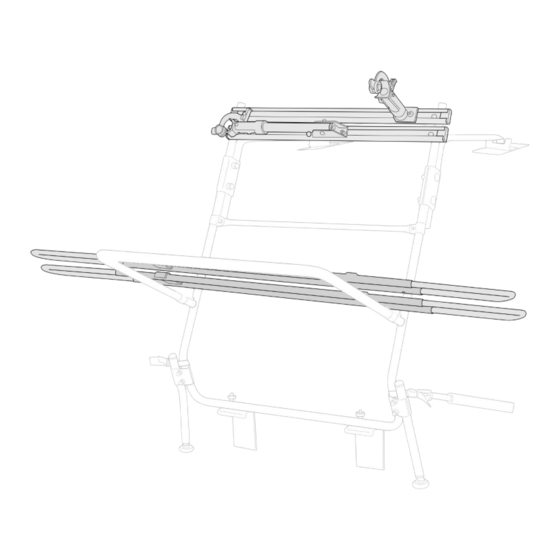

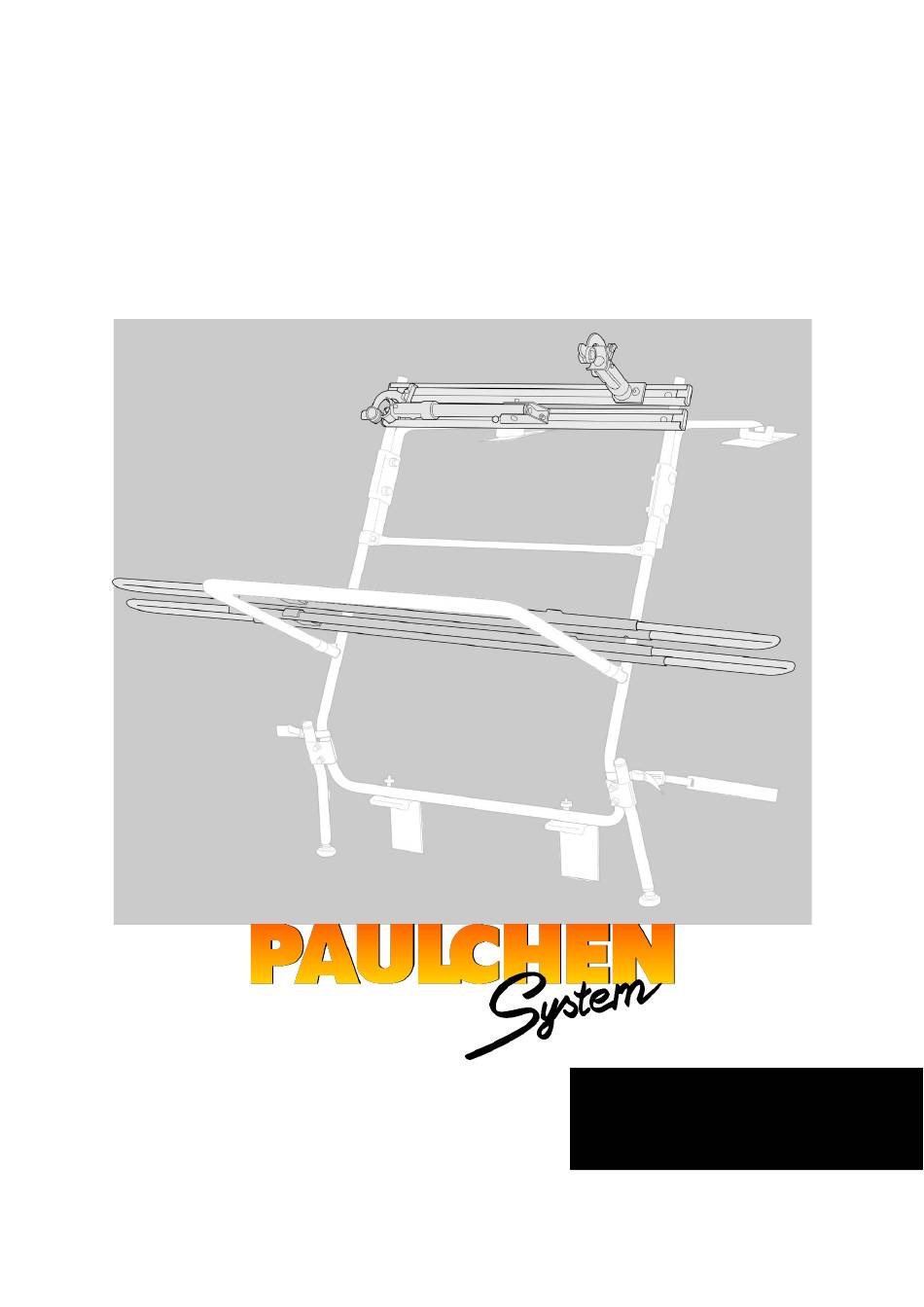

- Seite 1 Fahrradhaltesystem First Class Montageanleitung Art.-Nr.: 3020...
- Seite 2 Bezeichnung Menge Teleskopschiene 7cm Gewindeschelle Gewindeschellen Gummi Sechskantschraube M8 x 12mm C-Schiene 67,5cm Flachmutter Endkappe für C-Schiene Profihalter I Profihalter II Schlüssel für Profihalter Innensechskantschlüssel 5 mm Innensechskantschlüssel 3 mm Sechskantschraube M8 x 16mm Teleskopschienen-Adapter Teleskopschienen-Adapterauflage Distanzstück Teleskopschienen-Adapterschelle Schlossschraube M6 x 20mm Unterlegscheibe Sicherheitsmutter M6 Schutzkappe M6...
-
Seite 3: Sicherheitshinweise
Fahrrad einen anderen Rahmen haben, befestigen sie das Rad zusätzlich mit einem Spanngurt zum Träger. • Paulchen System übernimmt keine Haftung für Schäden an Carbon-Rahmen oder -Gabeln während der Montage und / oder der Nutzung des Trägers. • Beladen Sie das Heckträgersystem so, dass das Fahrrad mit dem größten Gewicht zuerst geladen wird. - Seite 4 Hinweise Attention 2&3 230725-3020-1.7 Seite 4 von 16...
- Seite 5 230725-3020-1.7 Seite 5 von 16...
- Seite 6 230725-3020-1.7 Seite 6 von 16...
- Seite 7 Beachten Sie, dass bei der Montage des Lastenrahmen und Fahrradschienen die Rückleuchten des Fahrzeugs frei bleiben! Please note that when the load frame and bicycle rails are installed, the taillights of the vehicle remain free! Die Sicken im Lastenrahmen dienen nur als Hilfe für die parallele Ausrichtung der Teleskopschienen. Dafür ist es ausreichend, wenn ein Rohr der Teleskopschiene in einer der Sicken montiert wird.
- Seite 8 Messen Sie den Radabstand jedes Fahrrades; Folgen Sie der Anleitung anhand Ihres Maßes. Measure the wheel distance of any bike; Follow the instructions on the basis of your measurements. bis 117 cm ab 118 cm 230725-3020-1.7 Seite 8 von 16...
- Seite 9 Teleskopschienenadapter Telescopic rail adapter Ab einen Radabstand von 118 cm wird ein Adapter benötigt. Liegt der Radabstand zwischen 124 cm bis 130 cm werden zwei Adapter benötigt. For a wheelbase from 118 cm to 123 cm one adapter is required. Two adapters are required for a wheelbase from 124cm to 130 cm.
- Seite 10 Hinweise für die Bedienung für Profihalter I und II Weiter / Wider Enger / Tighter 230725-3020-1.7 Seite 10 von 16...
- Seite 11 Bedienungsanleitung für das erste Fahrrad Operating instructions for the 1st Bicycle A 2x B 2x not ok 230725-3020-1.7 Seite 11 von 16...
- Seite 12 Stellen Sie den Fahrradhalter so ein, dass der Fahrradrahmen kein Spiel hat! Adjust the holder so that the bicycle frame has no clearance in the holder! 230725-3020-1.7 Seite 12 von 16...
- Seite 13 not ok ca. 5% ca. 95% Ziehen Sie am Ende die Madenschraube fest an! Finally tighten the grub screw! Wir empfehlen die E-Bikes mit den beigefügten Gurten an der Fahrradschiene zu sichern. Siehe Abb. We recommend to secure e-bikes to the bike rail with the included straps. See Fig. 230725-3020-1.7 Seite 13 von 16...
- Seite 14 Bedienungsanleitung für das zweite Fahrrad Operating instructions for the 2nd Bicycle A 2x B 2x not ok 230725-3020-1.7 Seite 14 von 16...
- Seite 15 Stellen Sie den Fahrradhalter so ein, dass der Fahrradrahmen kein Spiel hat! Adjust the holder so that the bicycle frame has no clearance in the holder! 230725-3020-1.7 Seite 15 von 16...
- Seite 16 not ok ca. 5% ca. 95% Ziehen Sie am Ende die Madenschraube fest an! Finally tighten the grub screw! Wir empfehlen die E-Bikes mit den beigefügten Gurten an der Fahrradschiene zu sichern. Siehe Abb. We recommend to secure e-bikes to the bike rail with the included straps. See Fig. 230725-3020-1.7 Seite 16 von 16...
