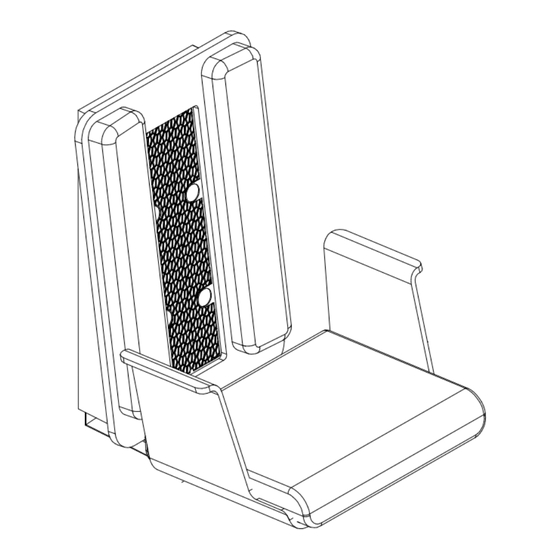

- Seite 1 Montageanleitung InfraPLUS SMART SEAT 90 °C 60 °C 40 °C...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Montagehinweise 1.1. Abbildungen und Grafiken Technische Daten InfraPLUS SMART SEAT 2.1. Technische Daten (elektrischer Anschluss InfraPLUS SMART SEAT) Lieferumfang InfraPLUS SMART Seat InfraPLUS SMART Seat montieren 4.1. Wandmontage 90 °C 60 °C 40 °C... -
Seite 3: Montagehinweise
MONTAGEHINWEISE InfraPLUS SMART Seat Der Klafs-Infrarotstrahler ist von Prüfstellen zertifiziert. Den InfraPLUS SMART Seat ausschließlich mit dem Klafs‐Infrarotstrahler betreiben. Keine anderen/weiteren Heizgeräte verwenden. Vor dem Öffnen des Anschlusskastens den Netzstecker vom Netz trennen! Den Anschlusskasten darf nur ein Klafs-Service-Monteur oder ein örtlich 90 °C... -
Seite 4: Technische Daten Infraplus Smart Seat
TECHNISCHE DATEN INFRAPLUS SMART SEAT 2.1. Technische Daten (elektrischer Anschluss InfraPLUS SMART SEAT) InfraPLUS SMART SEAT Anschlussspannung 230 VAC Stromverbrauch ca. 400 W 90 °C 60 °C 40 °C Seite 4 von 12... -
Seite 5: Lieferumfang Infraplus Smart Seat
LIEFERUMFANG INFRAPLUS SMART SEAT Im Lieferumfang sind folgende Komponenten enthalten: A Wandrahmen 90 °C Strahlereinheit (Unterbaurahmen, Rückenlehne, Infrarotstrahler) Rückenpolster Sitzmechanik 60 °C Sitzschale Sitzpolster ‒ Technische Dokumentation. 40 °C Befestigung an bauseitiger Wand. Abhängig von der Beschaffenheit der bauseitigen Wand (Holzunterbau, Porenbeton/Stein, Beton), liegt das entsprechende Befestigungsmaterial bei. -
Seite 6: Infraplus Smart Seat Montieren
INFRAPLUS SMART SEAT MONTIEREN 4.1. Wandmontage Achtung! Mit einem geeignetem Messgerät sicherstellen, dass sich in der Wand an der Befestigungsstelle keine Wasser- 90 °C oder Stromleitungen befinden. Den Wandrahmen (1) entsprechend der Beschaffenheit mit dem beiliegenden Befestigungsmaterial an die bauseitige Wand montieren. - Seite 7 Die Strahlereinheit (2) (Unterbaurahmen, Rückenlehne, Infrarotstrahler) am Wandrahmen einhängen. Die beiden Keku-Beschläge (4) links und rechts in den Rohrrahmen einsetzen. Die Bohrungen am Unterbaurahmen in die beiden Zentrierbolzen (5) links und rechts fügen. 90 °C Den Schukostecker (6) in die Schukosteckdose stecken.
- Seite 8 Die Sitzmechanik (7) auf den Unterbaurahmen montieren. Drei Schlossschrauben (8) durch die Befestigungsbohrungen einsetzen und von der Unterseite mit Unterlegscheiben und Muttern (9) festschrauben. 90 °C 60 °C 40 °C Seite 8 von 12...
- Seite 9 Die Sitzschale mit Sitzpolster (10) auf den Unterbaurahmen montieren. 10. Vier Schrauben (11) von der Unterseite der Sitzschale durch die Sitzmechanik in das Sitzpolster schrauben. 11. Den Stromanschlusstecker in die Schutzkontaktsteckdose an der Montagewand stecken. 90 °C 60 °C Lebensgefahr! Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr.
- Seite 10 NOTIZEN 90 °C 60 °C 40 °C Seite 10 von 12...
- Seite 11 NOTIZEN 90 °C 60 °C 40 °C Seite 11 von 12...
