DCI 4502 Montage- Und Betriebsanleitung

DCI III MANUELLE EINHEIT 4502
Montage- und Betriebsanleitung
Enthalten sind:
• Manuelle Steuerungseinheit mit Schläuchen für die Handstücke und
Umbilikal-Kabel
• Eine Präzisionsspritze
• Nass/ trocken Fußsteuerung
• Ein Spritzenreparaturset
Benötigte Werkzeuge:
• 6mm und 3mm Hülsenwerkzeug
• Schraubendreher oder anderes entsprechendes Werkzeug, um die
Einheit zu befestigen
MONTAGEANLEITUNG
1. Abdeckung: Entfernen Sie die Abdeckung der Steuereinheit durch
Entfernen der Schraube, die sich unten an der Abdeckung befindet, mit
einem 2mm Inbusschlüssel. Ziehen Sie die Abdeckung nach oben und
von dem hinteren Scharnier ab.
2. Halterung: Montieren Sie die Wandhalterung mithilfe der zwei äußeren
Löcher an einer Fläche, die das Gewicht der Einheit tragen will und
nutzen Sie für das Material der Einheit geeignete Halterungen. Siehe
Grafik 1.
3. Umbilikal-Kabel: Führen Sie die Umbilikal-Kabel in die Anschlussdose
der Versorgungseinheit:
• Roter 3.2mm Schlauch - Wasserversorgung
• Grauer 6.35mm Schlauch – Regulierte Druckluft/Luftkühlung
• 8 Schwachstrom Stromversorgung – je nach Bedarf
4. Wasser- und Luftversorgung: Öffnen Sie die manuellen
Absperrventile der Versorgungseinheiten. Stellen Sie die Luftzufuhr
auf 80 psi und den regulierten Wasserzufluss auf 40 psi. Wenn ein
geringerer Druck eingestellt werden soll, nehmen Sie zuerst die
Einstellung vor und drücken dann den Knopf der Spritze, um den Druck
abzubauen und eine exakte Ablesung zu erhalten.
BEDIENUNG UND EIGENSCHAFTEN
HALTERUNGEN FÜR DIE HANDSTÜCKE
Die Halterungen für die Handstücke sind so konstruiert, dass sie chemischen Verfärbungen widerstehen und einfach zu reinigen
sind.

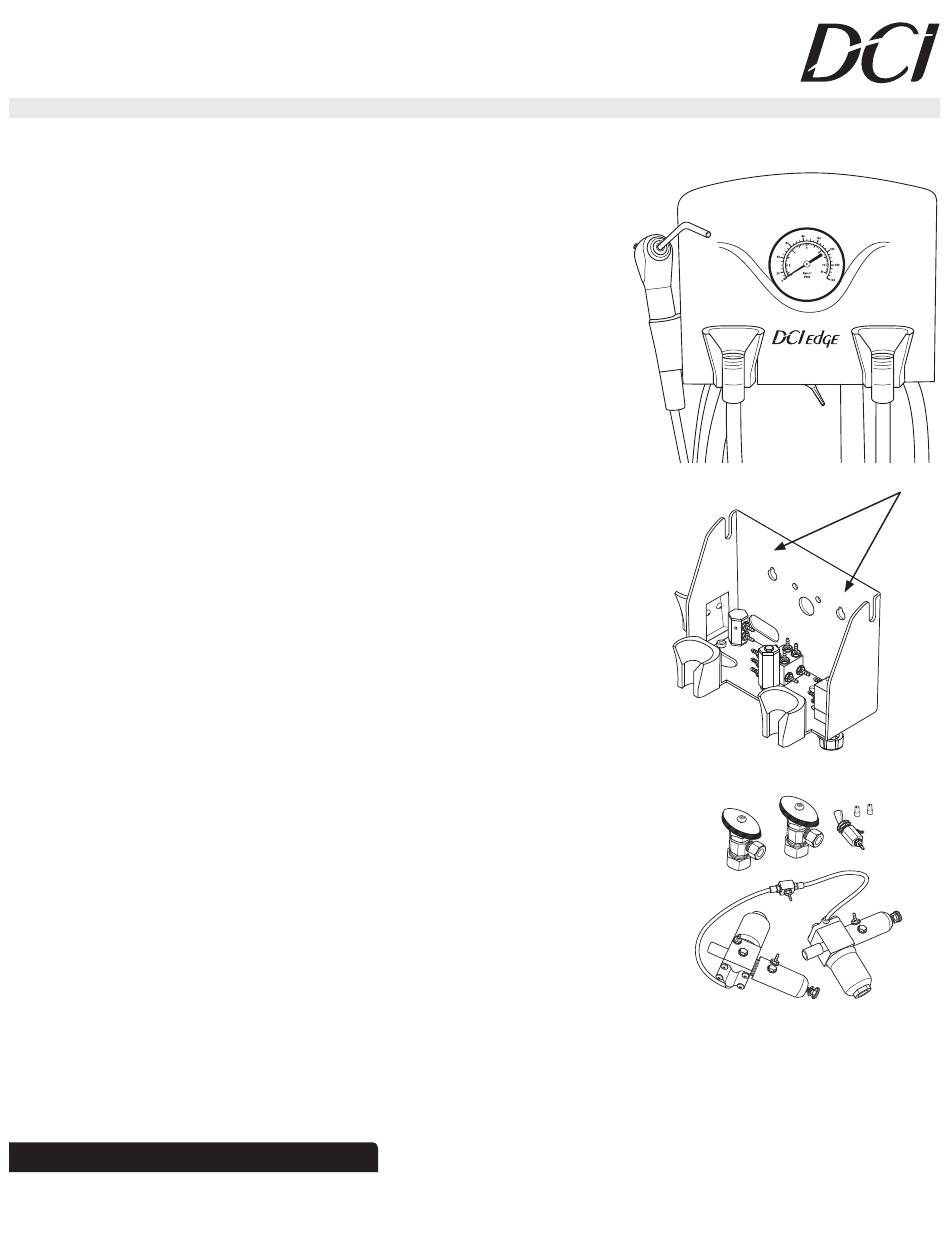

GRAFIK 1
SCHRITTE 3 – 4
VERSORGUNGSEINHEITEN
NICHT ENTHALTEN
