1.4
Klemmbelegung Einzelgerät und Kaskade
Der Fühler S8 wird am Zirkulationsrücklauf,
der Fühler S9 an der Kaltwasserzuleitung
angebracht und jeweils an die Kaskaden-Sta-
tion 1 bzw. dem Einzelgerät angeklemmt. Der
Temperatursensor des Zirkulationseintritts be-
legt die Klemme 20-21, der Temperatursensor
der Kaltwasserzuleitung die Klemme 22-23.
Bei einer Kaskadeninstallation wird zusätz-
lich das Kaskadenventil über den Regler
der Kaskade-Station 1 mit angesteuert. Sie
müssen daher die Zirkulationspumpe, das
Spülventil sowie den Überlaufsensor über den

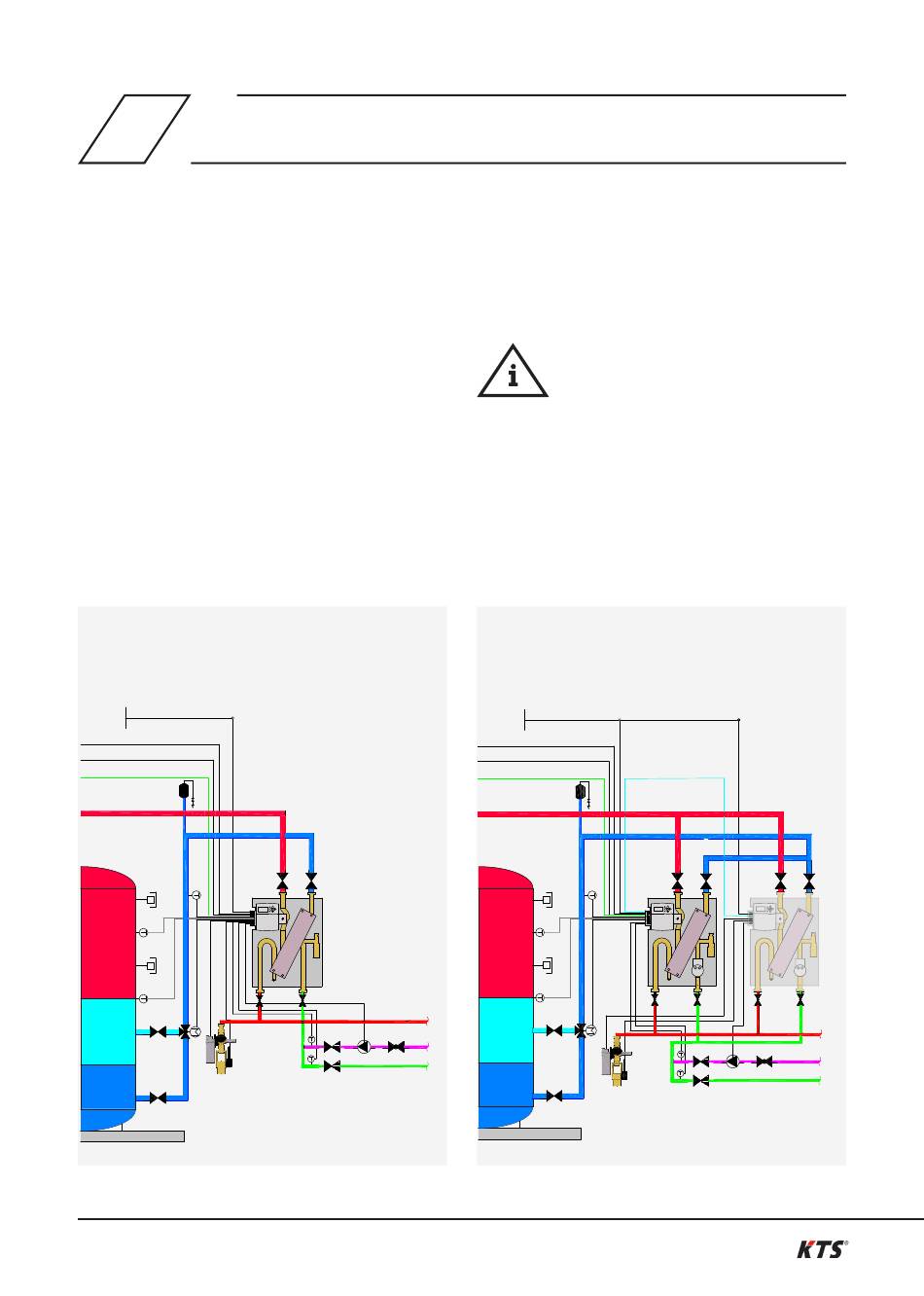

Beispielschema Einzelgerät
230V
R5 Nachladung
R6 Fehler
RS 485 GLT
S7
S5
S4
R2
R3
S6
Abbildung 2
6 /8 – K410091600005-00 / 08.2023 – © www.kemper-group.com
Regler der Kaskaden-Station 2 ansteuern. Die
Klemmbelegung einer Kaskade können nach
dem folgenden Schema und der unten aufge-
führten Tabelle durchgeführt werden.
Beispielschema Kaskadenbetrieb
Kaskaden-Station 1
230V
R5 Nachladung
R6 Fehler
RS 485 GLT
S8
R4
S9
Abbildung 3
Hinweis! Neben dem Typenschild
der Frischwasserstation befindet
sich ein Übersichtsschema der
Elektroinstallation. Die Klemm-
belegung des Einzelgerätes kann
nach dem folgenden Schema und
der unten aufgeführten Tabelle
durchgeführt werden.
KBus
S7
S5
S4
R2
S8
S9
R1
S6
R2
