Inhaltszusammenfassung für Mastervolt 77030800

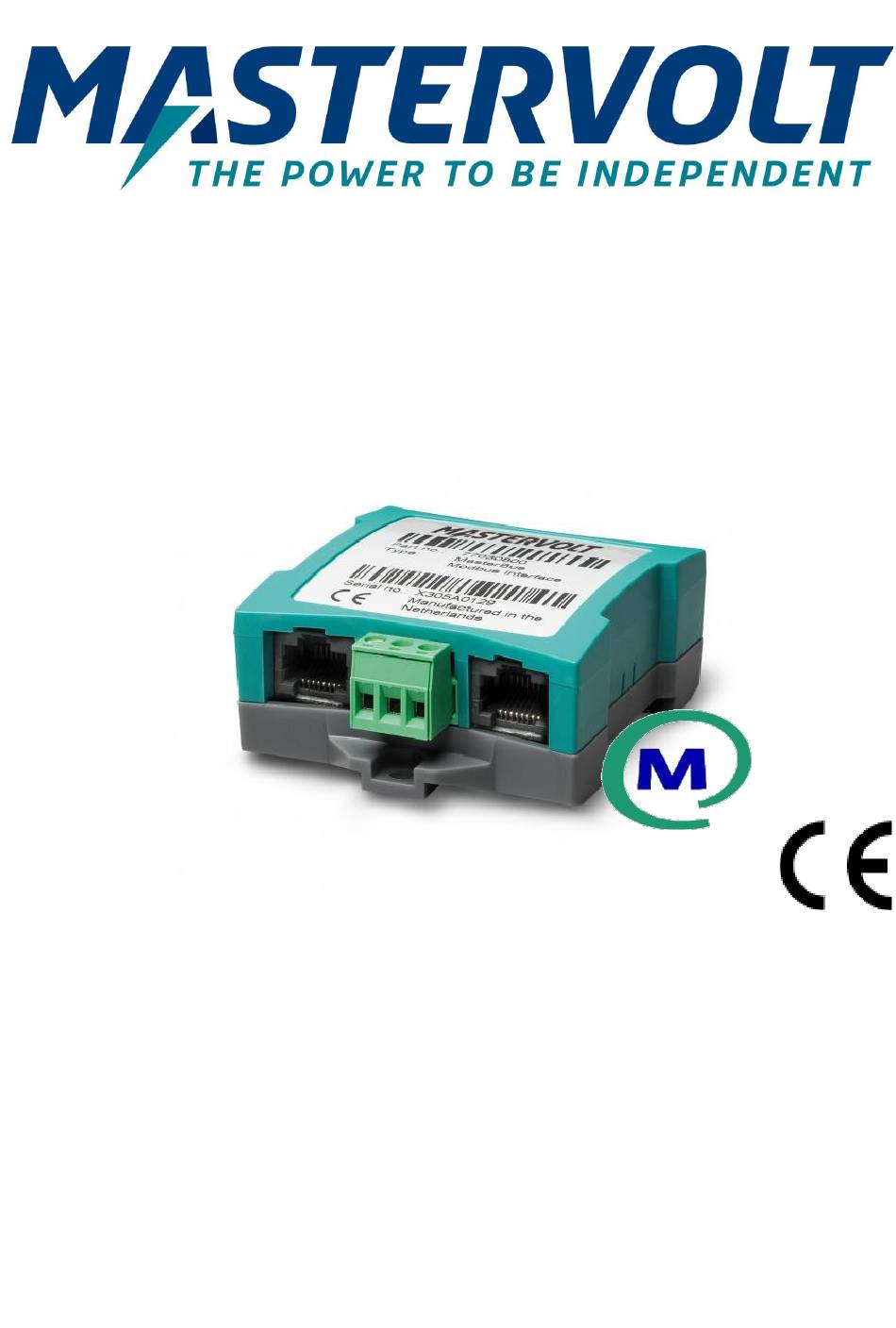

- Seite 1 MasterBus Modbus Interface Schnittstelle vom Modbus zum MasterBus BETRIEBSANLEITUNG...
- Seite 2 Ort auf! Garantie Mastervolt gewährt für den Modbus Interface eine zweijährige Garantie ab dem Kaufdatum unter der Bedingung, dass das Produkt gemäß den Anweisungen in dieser Bedienungsanleitung installiert und verwendet wird. Eine Installation oder Verwendung, die nicht gemäß diesen Anweisungen erfolgt, kann zu Leistungsabfall, Beschädigungen oder Ausfall des Produkts und zum Erlöschen dieser Garantie führen.
- Seite 3 4. MasterBus Kommunikations-LED MasterBus-Anschluss Schritt 4. Eine blinkende LED (4) zeigt an, dass die MasterBus-Kommunikation funktioniert. Schritt 5. Verwenden Sie eine Mastervolt-USB-Schnittstelle zum Anschluss eines Windows-PCs mit MasterAdjust-Software zur Konfiguration der Modbus Interface. 3 BETRIEB Der Modbus kommuniziert über den MasterBus. Informationen über den MasterBus erhalten Sie unter www.mastervolt.com.
- Seite 4 Modbus-Kabel von Ihrem Modbus-Netz zur Modbus Interface; • einen PC mit Windows; • MasterAdjust-Software, die kostenlos unter www.mastervolt.com heruntergeladen werden kann; • Mastervolt USB Interface (Artikel-Nr. 77030100). MasterBus-Geräte-Adresse und Variable Der Master des Modbus-Netzes kann mit jeder einzelnen Gerätevariablen des MasterBus zum Lesen oder Schreiben kommunizieren.
- Seite 5 Modbus Interface – Betriebsanleitung Finden von IDB und IDAL Rechtsklicken Sie auf INT DC Relay und wählen Sie Property (Eigenschaft). Das Fenster Device Property (Geräteeigenschaft) öffnet sich. Hinweis: Schreiben Sie sich die angegebenen Werte auf. Sie benötigen Sie später für die Eingabe in das PLC- System.
- Seite 6 Modbus Interface – Betriebsanleitung 4.5.1 Modbus-Funktionscode 23 Die Schnittstelle vom Modbus zum MasterBus verwendet das Kommunikationsprotokoll der Modbus-Funktion 23. Nähere Einzelheiten finden Sie in der Modbus Application Protocol Specification V1.1b unter www.modbus.org. In den folgenden Datenfeld-Tabellen werden die in der Modbus-Funktion 23 (0x17) Read / Write Multiple Registers Protocol verwendeten Variablen beschrieben.
- Seite 7 Modbus Interface – Betriebsanleitung Beispiel für eine Anfrage Beispiel für ein Antwort Variable Wert Spektrum Variable Wert Spektrum Bus address 0x01 [1...247] Bus address 0x01 [1...247] Function code 0x17 Festgelegt Function code 0x17 Festgelegt Read Starting Address Hi 0x00 Festgelegt Read Starting Address Lo 0x00 Festgelegt...
- Seite 8 Modbus Interface – Betriebsanleitung 4.5.4 Fehler-Mitteilung Im Folgenden wird die Fehler-Mitteilung beschrieben und ein Beispiel hierfür wird angezeigt. Fehler-Mitteilung Beispiel für eine Fehler-Mitteilung Variable Größe Wert Variable Wert Spektrum Bus address 1 Byte Variable Bus address 0x01 [1...247] Function code 1 Byte 0x97 (Festgelegt) Function code...
- Seite 9 Modbus Interface – Betriebsanleitung 5 SPECIFICATIONS Modell: MasterBus Modbus Interface Artikel-Nr.: 77030800 – Schraubklemmen (3-polig, steckbare Leiterplatten-Anschlussleiste, Lieferung enthält: Phoenix Contact part # 1803581) – MasterBus terminator – MasterBus cable (1m) – Betriebsanleitung Modbus-Protokoll: RS485 Modbu-Funktionscode: 23 (0x17) RTU Stromverbrauch:...
- Seite 10 Technischer Support T: +31 (0) 20 34 22 100 T: +1 262 293 0600 / 800 307 6702 T: +64 9 415 7261 E: ts.emea@OneASG,com E: tech.mastervolt@OneASG.com E: technical.apac@OneASG.com Standort & Lieferadresse Standort & Lieferadresse Standort & Lieferadresse Navico Group EMEA...
