Content index Inhaltsverzeichnis Safety ............4 Sicherheit ...........14 Product description ........4 Beschreibung des Produkts ....... 14 Installation ............4 Installation ..........14 Electrical connection ........5 Elektrischer Anschluss ......15 Technical features ........5 Technische Daten ........15 Operation and maintenance ......6 Betrieb und Instandhaltung ....... 16 Overall dimensions and drawings ....8 Abmessungen und Zeichnungen .... -
Seite 14: Sicherheit

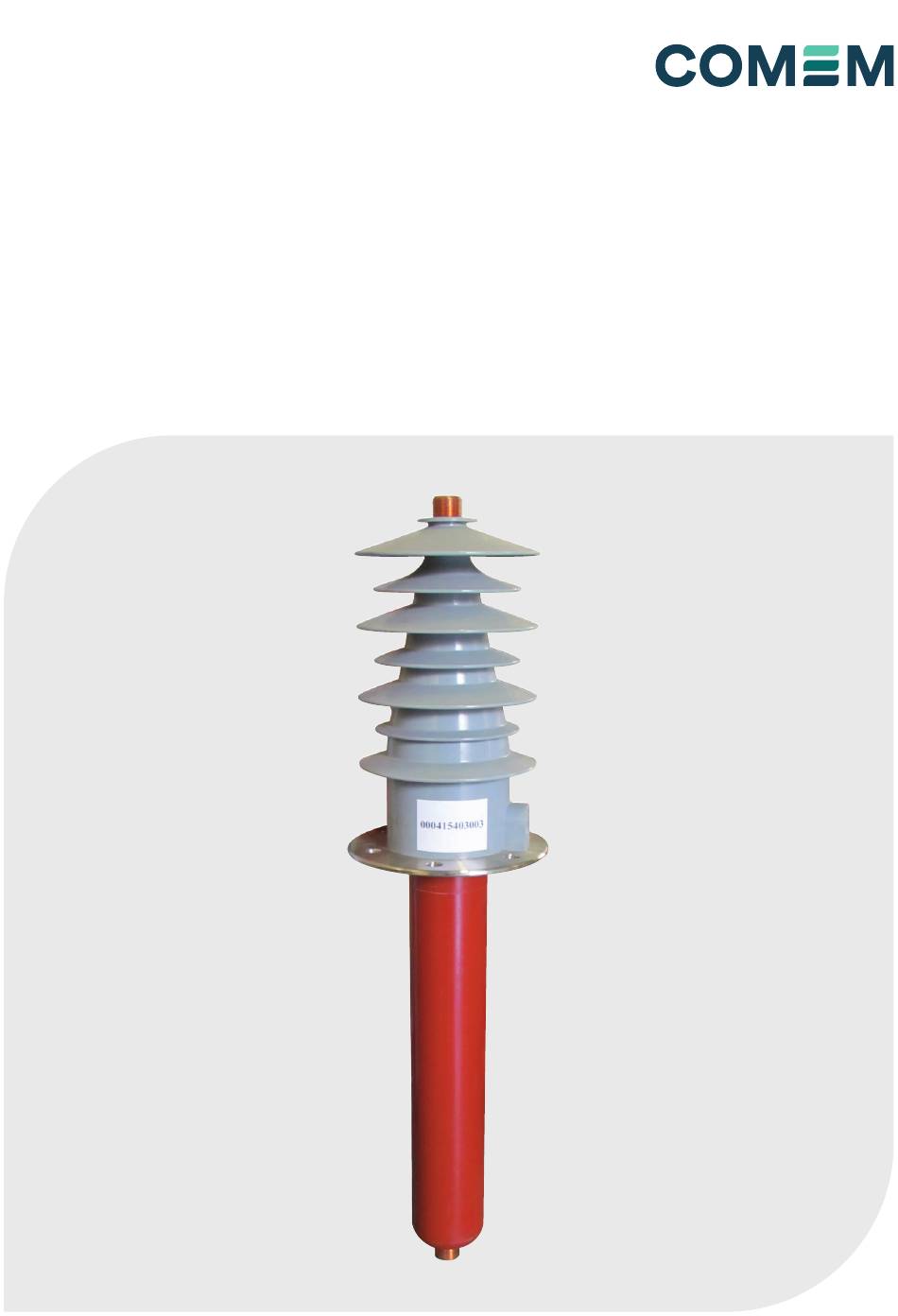

KOMBINIERTE HARZ-SILIKON-DURCHFÜHRUNGEN, TYP CRS IEEE Sicherheit Beschreibung des Produkts Sicherheitshinweise Stellen Sie sicher, dass jede Person, die die CRS IEEE instal- Diese Anweisungen gelten für kombinierte CRS-IEEE-Dur- liert und bedient: chführungen mit einer Nennspannung zwischen 25 kV und • fachlich qualifiziert und kompetent ist; 34,5 kV und einer Nennstromstärke zwischen 2000 A und •... -
Seite 15: Elektrischer Anschluss
Elektrischer Anschluss Um die Druckdifferenz, die Kapazität oder den Leistung- sfaktor zu überprüfen, schrauben Sie die Kappe (A) ab und entfernen Sie die Feder (B) (Abbildung 3). Schließen Sie dann das Koaxialkabel des Geräts an. Verbinden Sie nach Abschluss der Messungen den VORSICHT Flansch mit Hilfe der Feder und der Kappe mit der Erdung (siehe Abbildung 3). -
Seite 16: Betrieb Und Wartung
• zu prüfen, dass keine Brüche vorhanden sind. Sollten Schäden festgestellt werden, wenden Sie sich bitte an Comem und geben Sie die Daten auf der Versandliste und die Seriennummer der CRS-IEEE-Durchführung an. Daten am Typenschild Die Daten des Typenschilds sind auf dem Metallflansch jeder CRS-IEEE-Durchführung gemäß... - Seite 17 Überprüfen Sie die Genauigkeit des für den Anschluss an die Durchführung verwendeten Leiterquerschnitts. Tabelle 4 Wenn das Problem nicht oben aufgeführt ist, wenden Sie sich bitte an COMEM (S.R. 11 Signolo, 22 36054 Montebello Vicentino (VI) - Italien Tel +039 0444 449311 E-Mail: customerservice@it.comem.com...
-
Seite 18: Abmessungen Und Zeichnungen
KOMBINIERTE HARZ-SILIKON-DURCHFÜHRUNGEN, TYP CRS IEEE Gesamtabmessungen und Zeichnungen Die nachstehenden Zeichnungen enthalten die Gesam- tabmessungen der gesamten Palette der kombinierten Durchführungen. MAX WELDING LINE Ø24/0.945" HEIGHT 2/0.079" Abbildung 5 Anz. Gewicht Rippen 25-34,5kV 3000A 86,5 2”-12UN-2A (1) MTG: Maß bei minimalem Ölstand über dem Stromwandlerradius (2) W: Länge der Stromwandlertasche und Abstand von der Flanschbefestigungsfläche bis zum Mindestölstand Tabelle 5A Bohrung im Gehäuse ØD4... - Seite 28 COMEM SpA notice following the technical and product developments. Localita’ Signolo 22, Sr11 Copyright 2023 COMEM. All rights reserved 36054 Montebello Vicentino Vicenza - Italy Manual-07-2023 Tel +39 0444 449 311...
