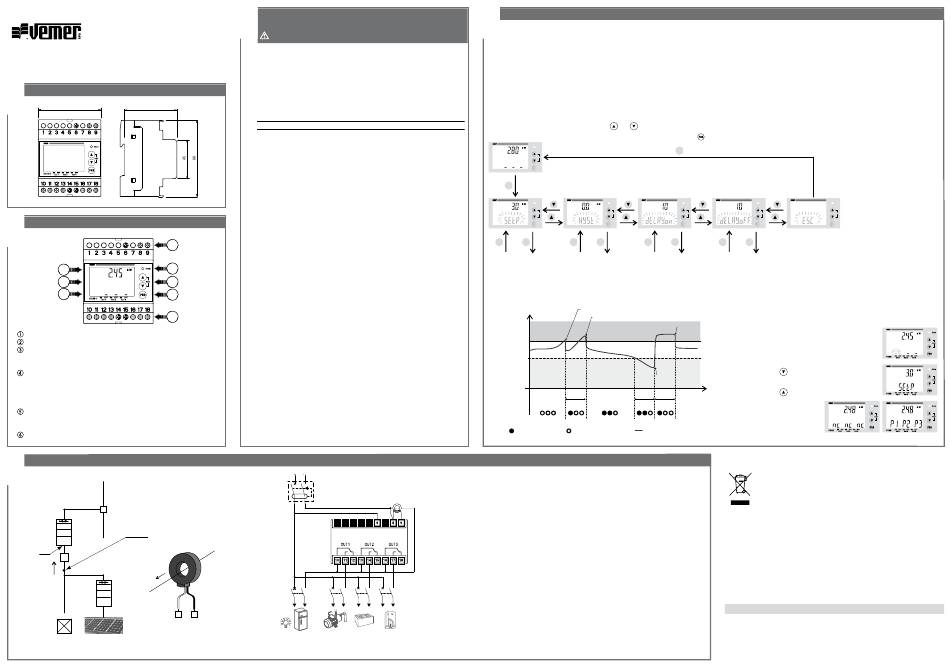

Vemer SOLAR-3 Bedienungsanleitung

Laststeuerung drei relais für die stromerzeugung
MKIS00704-013-202307-DE
SOLAR-3
Mod.
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
e-mail: info@vemer.it - web site: www.vemer.it
2
MAßE
72
60
3
GERÄTEBESCHREIBUNG
5
1
4.1
4
2
3
4.2
6
Rote LED: leuchtet, wenn die verbrauchte Leistung größer ist als die
erzeugte Leistung Tasten zum Erhöhen/Verringern
Taste PRG: Programmierung Gerät/Bestätigen
- Kurzes Drücken = weniger als 3 Sekunden
- Langes Drücken = mehr als 3 Sekunden
Datenanzeige
4.1 Gemessene erzeugte oder verbrauchte Leistung
4.2 Segmente für die Anzeige des Lastzustands
(Nicht angeschlossen = konstant leuchtend,
angeschlossen = blinkend)
Versorgungs-/Eingangsklemmen
Klemmen 6-8: Spannungseingang/Stromversorgung des Geräts
Klemmen 8-9: Stromeingang über Stromwandler
Relaisklemmen für Lastanschluss
4
INSTALLATION
Netz NS
Netz NS = Netz Niedrige Spannung
VBP = Verbindungspunkt
AG = Allgemeines Gerät
(S. CEI 0-21)
kWh
M1
Messung der
Stromwandler
ausgetauschten
kvarh
Energie
PdC
DG
i
i
M2
kWh
Messung der
erzeugten
Energie
kvarh
8
Carichi Utente
Photovoltaik-Panels
Abbildung 1
Abbildung 2
1
Bedienungsanleitung
LASTSTEUERUNG DREI RELAIS FÜR DIE STROMERZEUGUNG
Alle Anweisungen sorgfältig lesen.
Ein elektronisches Instrument zur Überwachung der selbst erzeugten
Wirkleistung der eigenen Photovoltaikanlage. Wenn die ins Netz eingespeiste
Leistung (Leistungsüberschuss, d. h. erzeugte Leistung – verbrauchte
Leistung) über einem festgelegten Schwellenwert (Sollwert) liegt, schaltet
der SOLAR-3 bestimmte unterbrechbare Lasten ein, um den Eigenverbrauch
der erzeugten Leistung zu maximieren. Es ist möglich, bis zu drei Lasten (oder
Lastgruppen) zu steuern, indem ebenso viele Relais angesteuert werden, denen
eine Priorität zugewiesen wird, die die Reihenfolge bestimmt, in der die Lasten
eingeschaltet werden.
Code
Modell
Beschreibung
VE474300
SOLAR-3
Laststeuerung für Stromerzeugungsanlagen drei Relais
SICHERHEITSHINWEISE
Bei der Installation und dem Betrieb des Geräts sind die folgenden
Anforderungen zu beachten:
1) Das Gerät muss von einer qualifizierten Person installiert werden, die sich
strikt an die Schaltpläne hält.
2) Das Gerät muss gemäß den geltenden Vorschriften für elektrische Anlagen
installiert und in Betrieb genommen werden.
3) Nach der Installation muss gewährleistet sein, dass die Verbindungsklemmen
ohne die Benutzung von geeigneten Werkzeugen nicht zugänglich sind.
4) Das Produkt nicht für andere als die angegebenen Zwecke verwenden.
5) Das Gerät muss in einem entsprechend geschützten, geschlossenen
Schaltschrank installiert werden.
6) Im Stromnetz muss eine zweipolige Unterbrechung vorhanden sein.
7) In der Elektroanlage vor dem Gerät muss eine Überstromschutzeinrichtung
installiert sein.
8) Vor dem Zugriff auf die Verbindungsklemmen prüfen, ob die Leiter nicht unter
Spannung stehen.
9) Das Gerät nicht versorgen oder verbinden, wenn Teile des Geräts beschädigt
sind.
10) Im Falle einer Produktstörung, nicht reparieren und sich direkt an den
technischen Support wenden.
11) Das Produkt kann in Umgebungen mit Überspannungskategorie III und
Verschmutzungsgrad 2 gemäß der Norm DIN EN 61010-1 verwendet werden.
TECHNISCHE EIGENSCHAFTEN
• Versorgung: 230 VAC (-15 % bis +10 %) 50/60 Hz
• Maximaler Eigenverbrauch: 8 VA
• Spannungseingang für den Eigenverbrauch: <2,5 VA
• Stromeingang für den Eigenverbrauch: <2,5 VA
• Messgenauigkeit: 2 % des Skalenendwertes
• Stromeinspeisung bis zu 60 A über Stromwandler
• Einstellbarer Sollwertbereich: 0,1 - 15 kW
• Einstellbarer Hysteresebereich: 0 - 15 kW *
• Ausgang: Drei monostabile Relais mit Umschaltkontakt 16 A / 250 VAC
• Klemmleiste für Kabel mit maximalem Kabelquerschnitt von 6 mm
• Betriebstemperatur: -10°C bis 45°C
• Luftfeuchtigkeit bei Betrieb: 10 % - 90 % keine Kondensbildung
• Speicherungstemperatur: -10 °C bis 65 °C
• Gehäuse: 4 DIN-Module
• Schutzgrad: IP20 / IP51 (an der Vorderseite)
• Isolierung: verstärkt zwischen zugänglichen Teilen (vorne) und allen anderen
Klemmen
• Aktionstyp: 1B
* Bei der Einstellung der Hysterese auf den Wert 0 (Null) wird immer noch eine
Versorgung
Beispiel für einen gültigen Anschluss
mit unveränderter Prioritäts- und
Relaisbetriebslogik
i = erzeugter Strom
9
Nicht
Einschaltbare
Einschaltbare
abtrennbare
Lasten
Lasten
Lasten
mit Priorität 1
mit Priorität 2
Abbildung 3
5
BETRIEB
DEFINITION UND ÄNDERUNG DER BETRIEBSPARAMETER
• Setpoint [kW] stellt die Interventionsschwelle dar, d. h. den Mindestwert des Leistungsüberschusses, der erforderlich ist, um die Lasten entsprechend der Priorität einzuschalten.
• Hysterese [kW] stellt den Wert dar, der vom Sollwert abzuziehen ist, um die Freigabezone zu bestimmen (d. h. die Zone, in der Lasten freigegeben werden). Dieser Wert
kann höher sein als der Sollwert. Diese Einstellung des SOLAR-3 ermöglicht den Verbrauch der gesamten selbst erzeugten Leistung und die Entnahme der restlichen
Leistung aus dem Niederspannungsnetz.
Beispiel 1: Bei Sollwert = 3 kW und Hysterese = 0,5 kW werden angeschlossene Lasten freigegeben, wenn der gemessene Wert der Leistungsaufnahme kleiner als 2,5 kW ist.
Beispiel 2: Bei Sollwert = 3 kW und Hysterese = 4 kW werden die angeschlossenen Lasten freigegeben, wenn der gemessene Wert der Leistungsaufnahme kleiner als "-1kW" ist.
(d. h. 1 kW aus dem Niederspannungsnetz). Auf diese Weise nutzen die Lasten die gesamte selbst erzeugte Leistung und die 1 kW Leistung aus dem Niederspannungsnetz.
• Delay On [s] steht für die Mindestzeit, die seit der letzten Einschaltung (oder Freigabe) einer Last vergehen muss, bevor eine weitere Last eingeschaltet werden kann.
Diese Zeit gilt auch beim Einschalten (d. h., auch wenn der Leistungsüberschuss es zulassen würde, wird keine Last angeschlossen, bevor die Verzögerungszeit der
Sekunden von Delay On seit dem Einschalten verstrichen ist).
• Delay Off [s] steht für die Freigabeverzögerung, d. h. wie lange der Leistungsüberschuss unter dem Sollwert - Hysterese liegen muss, bevor das Gerät eine Last freigibt.
• Reset Durch gleichzeitiges Drücken der Tasten
Um zur Änderung oder Anzeige der Betriebsparameter zu gelangen, drücken Sie die Taste
Alarm
Reset
PRG
ON OFF
ON OFF
ON OFF
PC3R
Out 1
Out 2
Out 3
PRG
Alarm
Reset
PRG
ON OFF
ON OFF
ON OFF
PC3R
Out 1
Out 2
Out 3
PRG
PRG
Sollwerte
ändern: 0,1 ÷ 15 kW
Standard = 1 kW
BETRIEBSLOGIK
Leistung
Einschaltungszone
Lasten
Sollwert
Sollwert - Hysterese
Lastfreigabezone
2
1 2 3
Angeschlossene Last
Die Positionierung des Stromwandlers ist entscheidend für das ordnungsgemäße
Funktionieren des Geräts.
• Die richtige Position des Stromwandlers in der Elektroanlage ist in Abbildung 1
dargestellt.
• Die Richtung des erzeugten Stroms (i) ist in Abbildung 2 dargestellt
(Stromeintritt in den Stromwandler von der auf dem Etikett angegebenen Seite)
• Der Stromwandler wird an die Klemmen 8 und 9 des SOLAR-3 angeschlossen:
- Klemme 8: weißes Kabel
- Klemme 9: schwarzes Kabel
Es sollten vier Lasten oder Gruppen von Lasten festgelegt werden:
Nicht abtrennbare Lasten, d. h. solche Lasten, die immer an das Stromnetz
angeschlossen sind und die von SOLAR-3 nicht freigegeben werden, wenn ihre
Stromerzeugung geringer ist als erforderlich (ihr Verbrauch muss von SOLAR-3
dennoch gezählt werden, um den Gesamtverbrauch zu ermitteln).
Einschaltbare Lasten mit Priorität 1, die zuerst eingeschaltet werden,
wenn der Leistungsüberschuss größer als der Sollwert ist.
Einschaltbare Lasten mit Priorität 2
Einschaltbare Lasten mit Priorität 3
Einschaltbare
Lasten
mit Priorität 3
und
wird das Gerät zurückgesetzt: Die Lasten werden freigegeben und dann entsprechend der eingestellten Priorität wieder
.
PRG
PRG
Alarm
Alarm
Reset
Reset
PRG
PRG
ON OFF
ON OFF
ON OFF
ON OFF
ON OFF
ON OFF
ON OFF
ON OFF
ON OFF
PC3R
PC3R
PC3R
Out 1
Out 2
Out 3
Out 1
Out 2
Out 3
Out 1
Out 2
Out 3
PRG
PRG
PRG
PRG
PRG
Hysteresewerte
Änderung der
Änderung der
ändern: 0 ÷ 15 kW *
Interventionszeit
Freigabezeit
Standard = 0 kW
Werte: 10 ÷ 999 s
Werte: 10 ÷ 999 s
Standard = 30 s
Standard = 30 s
Beim Einschalten startet der SOLAR-3 mit abgetrennten Lasten; allen Sekunden
von Delay On wird eine Last angeschlossen (wenn der Leistungsüberschuss
Einschaltung Last 1 (höchste Priorität)
höher als der Sollwert ist).
Einschaltung Last 2 (zweithöchste Priorität)
Einschaltung
Im Normalbetrieb zeigt das Gerät den erzeugten
Last 2
Leistungsüberschuss an (auf zwei Dezimalstellen genau)
und den Status der Relais (Segment leuchtet konstant,
wenn die Last nicht angeschlossen ist, Segment blinkt,
wenn die Last angeschlossen ist)
Durch Drücken der
Freigabe
Sollwert drei Sekunden lang angezeigt.
Last 2
Durch Drücken der
Zeit
wird die Relaiskonfiguration
delay ON
delay OFF
delay ON
("normalerweise offen" oder
"normalerweise geschlossen")
1 2 3
1 2 3
1 2 3
1 2 3
und dann die Relaispriorität
angezeigt. Jeder Bildschirm bleibt
Nicht angeschlossene Last
Überschüssig erzeugte Leistung
3 Sekunden lang sichtbar.
Der Nutzer muss daher die Altgeräte bei den entsprechenden kommunalen Sammelstellen für
Als Alternative zur Selbstverwaltung ist es möglich, die Geräte, die entsorgt werden sollen, beim Kauf eines
Bei Elektronikfachhändlern mit einer Verkaufsfläche von mindestens 400 m2ist es auch möglich, zu
Eine angemessene getrennte Sammlung für die anschließende Weiterleitung der ausgemusterten
Geräte zu umweltgerechtem Recycling, zu umweltgerechter Behandlung und Entsorgung trägt dazu
bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden, und fördert die
Wiederverwendung und/oder das Recycling der Materialien, aus denen die Geräte hergestellt sind.
REFERENZSTANDARDS
Die Konformität mit den Gemeinschaftsrichtlinien:
2014/35/UE (LVD) 2014/30/UE (EMCD)
wird unter Bezugnahme auf die folgenden harmonisierten Normen erklärt:
• EN 61010-1 • EN 61000-6-2 • EN 61000-6-3
• EN 62052-11 • EN 62053-21 (messtechnische Vorschrift)
Alarm
Alarm
Reset
Reset
PRG
PRG
ON OFF
ON OFF
ON OFF
PC3R
Out 1
Out 2
Out 3
PRG
Taste wird der eingestellte
Taste
Gemäß Artikel 26 des Gesetzesdekrets Nr. 49 vom 14. März 2014
„Umsetzung der Richtlinie 2012/19/EU
über Elektro- und Elektronik-Altgeräte (WEEE)".
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner
Verpackung weist darauf hin, dass das Produkt am Ende
seiner Nutzungsdauer getrennt von anderen Abfällen entsorgt werden muss.
elektrotechnische und elektronische Abfälle abgeben.
gleichwertigen Neugeräts kostenlos an den Händler abzugeben.
entsorgende Elektronikgeräte, die kleiner als 25 cm sind,
kostenlos und ohne Kaufverpflichtung abzugeben.
