Seite 1: Inhaltsverzeichnis

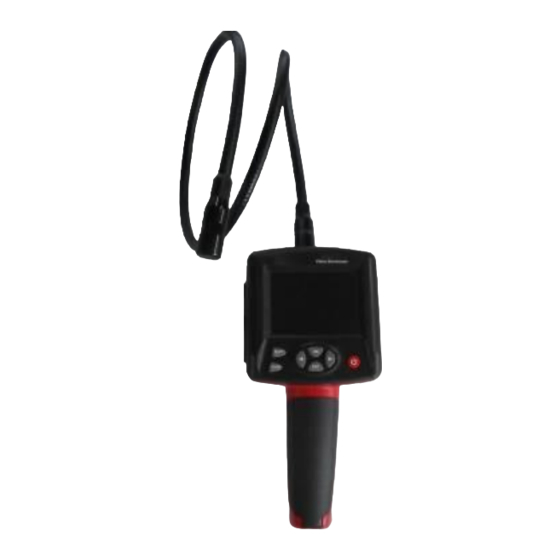

Manual deutsch Firefly Pro Video Endoskop Bedienungsanleitung Inhalt 1.) Sicherheitshinweise 2.) Funktionsbeschreibung 3.) Spezifikationen 4.) Bedientastenbeschreibung 5.) Bedienführung 6.) Hinweise...
Seite 2: Sicherheitshinweise
Manual deutsch 1.) Sicherheitshinweise Bevor Instrument benutzen, bitte lesen alle wichtigen Sicherheitsinformationen und Spezifikation sorgfältig durch. ▲ Anwendungsbereiche 1． Kontrolle von unzugänglichen und nicht sichtbaren Bereichen von Maschinen(Fahrzeuge, Schwermaschinenbau) 2． Überprüfung Abflussrohren. Kamerakopf kann Unterwasser eingesetzt werden. 3． Zur Untersuchung für alle nicht zugänglichen Stellen, wie Rohre, Löcher, Kanäle, Winkel, Tunnel usw.
Seite 3: Spezifikationen
Manual deutsch 3.) Spezifikationen Fotoempfindlicher Baustein ¼“ CMOS Sensor-Pixel 640*480 Maximale Auflösung 320*240 Maximale Bilder per Sekunde: 30FPS/S Mittlere Farbtiefe (bit): Fokussierung manuell Schwanenhalslänge: Kameradurchmesser: 17mm Videoformate: MPEG4/3GP/AVI/ASF Bildformate JPEG Kameraformat: Bildformat der Kamera: JPG(320*240) Bildbetrachtungswinkel/Blickrichtung: 0 und 180° SD Karte: MAX 8GB FLASH: intern 70 MB...
Seite 4: Bedientastenbeschreibung
Manual deutsch 4.) Bedientastenbeschreibung 3.2” TFT LCD Ok -Taste LED-Stärke erhöhen An/Aus-Taste LED-Stärke verringern Pfeiltaste links ESC-Taste Pfeiltaste rechts Batteriedeckel (Lithium-Batterie) - 3 -...
Seite 5 Manual deutsch Anschlussbuchse für den Anzeigenteil Schwanenhals Kamerakopf TV-Ausgang Öse für die Abdeckung SD Karte Reset-Taste USB Anschluss - 4 -...
Seite 6: Bedienführung
Manual deutsch Foto-Taste Video-Taste Kameraanschluss Anschlussstecker für Schwanenhals 5.) Bedienführung 1) Im Videomode(Standardmode nach dem Einschalten) 1.1 Einschalten/Ausschalten - 5 -...
Seite 7: Helligkeit Der Leds Ändern
Manual deutsch Zum Einschalten den Startknopf mindestens 3 Sekunden gedrückt halten. Anzeige LED-Stärke LCD-Anzeige für Video und Fotoansicht Aktuelles Datum und Speicheranzeige Uhrzeit Zum Ausschalten den Startknopf ebenso 3 Sekunden gedrückt halten. 1.2 Helligkeit der LEDs ändern Zum Vergrößern der Leuchtstärke drücken Sie die BRIGHT + Taste(0..10 Stufen);...
Seite 8: Language/Sprache Spracheinstellungsauswahl Wie Folgt
Manual deutsch Mit den Pfeiltasten markieren Sie die Schaltfläche “Yes” und bestätigen mit der OK-Taste Hauptmenü/Setup gelangen. Aktuelle Zeit, Batterie- status, SD-Karte Hauptmenü mit di- versen Menüpunkten Akutell bedienbare Tasten 2.2. Language/Sprache Spracheinstellungsauswahl wie folgt: - 7 -...
Seite 9: Datum Und Uhrzeit Einstellen
Manual deutsch Mit den Pfeiltasten die gewünschte Sprache auswählen und mit der OK-Taste bestätigen. Durch betätigen der ESC-Taste verlassen Sie Hauptmenü und kommen zurück in den Videomode. 2.3. Datum und Uhrzeit einstellen Mit den Pfeiltasten bewegen Sie den Cursor an die Stelle die Sie ändern möchten.
Seite 10: Speichereinstellungen
Manual deutsch Mit den Pfeiltasten bewegen Sie den Cursor an die gewünschte Stelle und mit der OK-Taste bestätigen. 2.5. TV-OUT / TV-Ausgang Stecken Sie das TV-Videokabel in Buchse TV-Out, die andere Seite schließen Sie an Ihrem Ausgabegerät an. (gelb ist Video; rot, Schwarz und weiß sind die linken und rechten Kanäle) Mit den Pfeiltasten bewegen Sie den Cursor an die Stelle die Sie aktivieren möchten.
Seite 11 Manual deutsch Mit den beiden Triggertasten(Foto- und Videotaste) wählen Sie das Speichermedium(Flash oder SD) aus. Mit der OK-Taste speichern Sie die Einstellung ab. Mit den Pfeiltasten markieren Sie die gewünschte Funktion. Z.B. um den Flashspeicher oder den SD-Speicher zu formatieren. Achtung: Durch Formatieren werden sämtliche Daten des Speichermediums gelöscht ! 2.7.
Seite 12: Einstellungen Für Helligkeit Und Kontrast
Manual deutsch Video player Bilder- ansicht 2.8. Einstellungen für Helligkeit und Kontrast - 11 -...
Seite 13: Energiesparmodus
Manual deutsch diesen Einstellungen können Helligkeit sowie weitere Anzeigeparamter verändern. Via Pfeiltaste aktivieren Sie den zu ändernden Paramter. Mit den beiden Triggertasten(Foto- und Videotaste) ändern Sie die angezeigte Ziffer. 2.9. Energiesparmodus Über den Energiesparmodus kann das Display nach einer bestimmten Zeit automatisch abgeschaltet werden.
Seite 14 Manual deutsch 3. Exit mode Mit der Hilfe der ESC-Taste verlassen Sie die jeweilige Menüfunktion und gelangen in den Videomode. 6. Hinweis - Den Schwanhals sollte keine engeren Radien als 90° machen, sonst besteht die Gefahr das sich der Kamerakopf verhakt(an Schachtecken). - Wenn das Instrument längere Zeit nicht benutzt wird, sollten Sie die Batterien entfernen.
