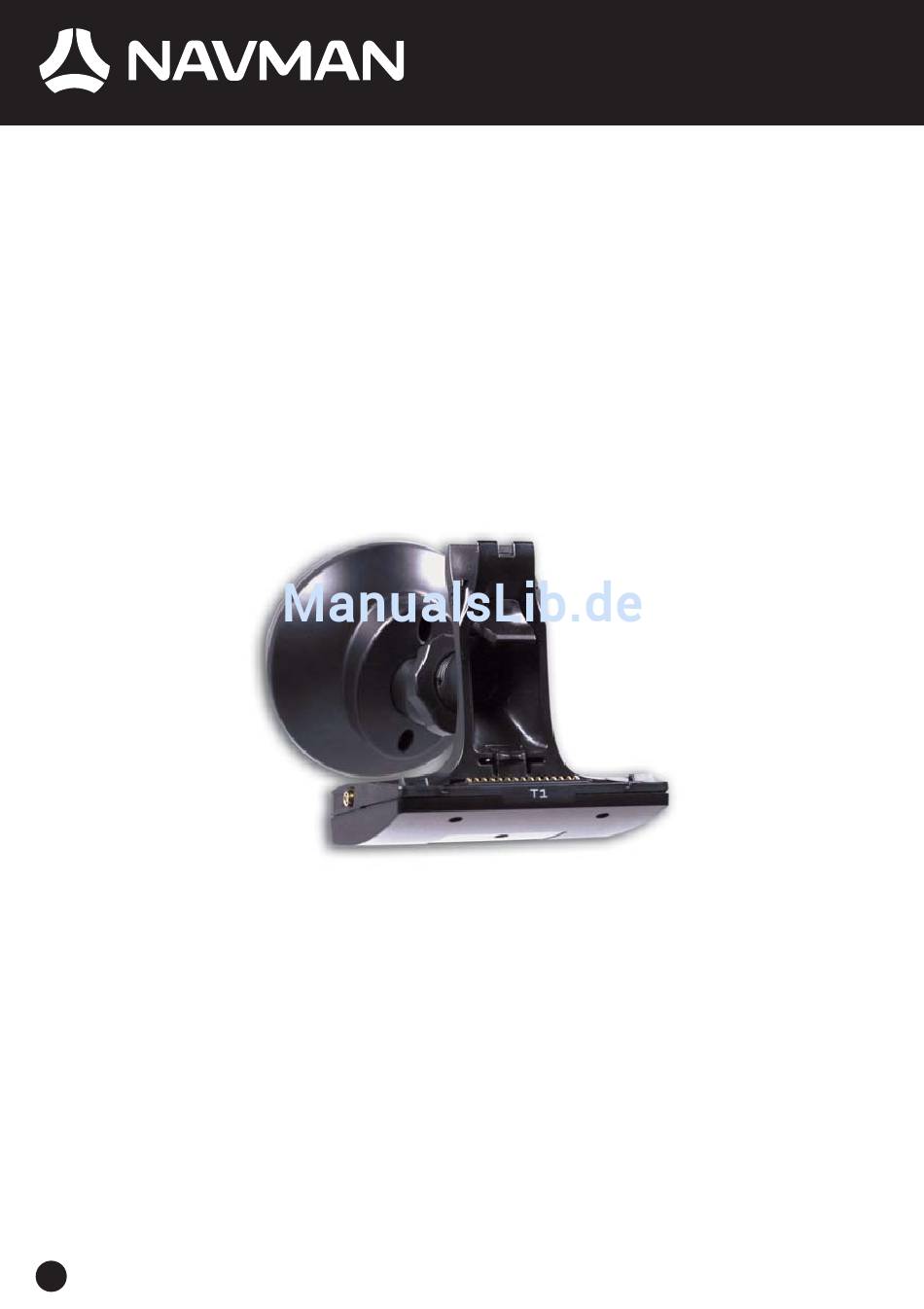

- Seite 1 T1 Traffic Module Bedienungsanleitung N40i N60i Deutsch...
-
Seite 2: Haftungsausschlusserklärung
© 2006 Brunswick New Technologies Asia Pte Limited. Navman ist eine eingetragene Marke von Brunswick New Technologies Asia Pte Limited und wird unter Lizenz von Navman New Zealand verwendet. Navman ist ein Teil der Brunswick Corporation mit Stammsitz in Chicago, IL. Alle Rechte vorbehalten. -
Seite 3: Wichtige Sicherheitshinweise
Bringen Sie die Antenne des T1 so an, dass die Sicht des Fahrers nicht behindert wird. Befestigen Sie den Navman bzw. die Antenne des T1 nicht auf eine Weise, die das sichere Führen des Fahrzeugs, die Funktion der Airbags oder sonstiger Sicherheitsausstattungen beeinträchtigt. - Seite 4 Die Missachtung dieser Warnungen und Vorsichtsmaßnahmen könnte zum Tod, zu schweren Verletzungen oder zu Schäden führen. Navman lehnt jede Haftung für Installationen oder Verwendungen des Navman ab, die zum Tod, zu Verletzungen oder zu Schäden führen oder gegen jegliches Recht verstoßen.
-
Seite 5: Inhaltsverzeichnis
T1-Verkehrsmodul | Inhalt Inhalt Wichtige Sicherheitshinweise.........................3 Einführung .............................6 Verpackungsinhalt ..........................7 T1-Komponenten ..........................8 Wie empfängt der T1 Verkehrsinformationen?..................9 Woran erkenne ich, dass eine Verkehrsmeldung erscheint?............10 Wie kann ich den Bildschirm Verkehrsübersicht aufrufen?..............11 Wie rufe ich den Bildschirm Verkehrsmeldungsliste auf? ..............12 Wie rufe ich den Bildschirm Meldungsdetails auf? ................14 Woran sehe ich, dass es eine Umleitungsempfehlung gibt? ............16 Verkehrsmeldungen ........................17 Wie kann ich meine Route anzeigen?....................18... -
Seite 6: Einführung
T1-Verkehrsmodul | Einführung Einführung Vielen Dank dafür, dass Sie sich für das Navman T1-Modul entschieden haben. Der T1 kann in Ihren Navman eingesteckt werden und kann potenzielle Verkehrsprobleme in Ihrer Nähe erkennen und vermeiden helfen. Dieses Handbuch erklärt die effektive und sichere Bedienung des T1 sowie die verschiedenen verfügbaren Funktionen. -
Seite 7: Verpackungsinhalt
T1-Verkehrsmodul | Einführung Verpackungsinhalt Element Element T1 Verkehrsmodul FM-Antenne 4 Auflagen zur Befestigung der CD mit Bedienungsanleitung UKW-Antenne (einschl. zwei Auflagen für zweites Fahrzeug) USB-Adapter Fahrzeug- Installationshandbuch Haftungsbeschränkung... -
Seite 8: T1-Komponenten
Sockel für den Anschluss der UKW-Antenne, damit der T1 RDS- TMC-Meldungen empfangen kann. Sprechgarnituranschluss Zum Anschluss einer Sprechgarnitur oder Kopfhörer an den Navman. Netzanschluss Sockel für den Anschluss des 12 V-DC-Gleichstrom-Netzadapters. Die Befestigungsauflagen zum Anschluss an die Windschutzscheibe sind halbpermanent. Zum Befestigen die Auflagen an die Windschutzscheibe sorgfältig aufsetzen und fünf Sekunden andrücken. -
Seite 9: Wie Empfängt Der T1 Verkehrsinformationen
Sie sind in einem Land, das der T1 nicht unterstützt, es werden aber noch Verkehrsmeldungen auf der Meldungsliste angezeigt. Der Navman ist nicht mehr an den T1 angeschlossen, oder der T1 erhält keine Stromversorgung mehr, es werden aber noch Verkehrsmeldungen auf der Meldungsliste angezeigt. -
Seite 10: Woran Erkenne Ich, Dass Eine Verkehrsmeldung Erscheint
Wenn Sie in einem Gebiet unterwegs sind, in dem Sie RDS-TMC-Übertragungen empfangen können, decodiert der T1 die Meldungen und sendet sie an den Navman. Der Navman zeigt an der Stelle, an der eine Meldung vorliegt, auf den 3D- und 2D- Karten-Bildschirmen ein Symbol an und es ertönt ein akustisches Warnsignal, wenn das Ereignis auf Ihrer Strecke liegt. -
Seite 11: Wie Kann Ich Den Bildschirm Verkehrsübersicht Aufrufen
T1-Verkehrsmodul | Einführung Wie kann ich den Bildschirm Verkehrsübersicht aufrufen? Ihr Navman bietet eine allgemeine Übersicht über die Verkehrssituation auf Ihrer gewählten Route, einschließlich aller Verkehrsmeldungen in unmittelbarer Umgebung. Zur Anzeige des Bildschirms Verkehrsübersicht auf klicken. Element Beschreibung Meldungssymbol Zeigt Symbol zur Anzeige der Verkehrsmeldungsart an. -
Seite 12: Wie Rufe Ich Den Bildschirm Verkehrsmeldungsliste Auf
T1-Verkehrsmodul | Einführung Wie rufe ich den Bildschirm Verkehrsmeldungsliste auf? Der Navman fügt alle eintretenden Verkehrsmeldungen nach ihrem Auftreten einer Liste hinzu, die auf dem Bildschirm Meldungsliste angezeigt wird. Dieser Bildschirm kann nur angezeigt werden, wenn das TMC-Symbol grün oder orangefarben ist. - Seite 13 T1-Verkehrsmodul | Einführung Element Beschreibung Meldungsreihenfolge Wählen Sie eine der folgenden Optionen: Abstand - Anzeige der Verkehrsmeldungen in der Reihenfolge ihres Abstands von der gegenwärtigen Position. Zeit - Anzeige der Verkehrsmeldungen in der Reihenfolge ihres Eingangs bzw. ihrer Aktualisierung. Straße - Anzeige der Verkehrsmeldung in der Reihenfolge der Straßenbezeichnung, Ereignisse auf der gerade befahrenen Straße erscheinen zuerst.
-
Seite 14: Wie Rufe Ich Den Bildschirm Meldungsdetails Auf
T1-Verkehrsmodul | Einführung Wie rufe ich den Bildschirm Meldungsdetails auf? Die Details einer vom T1 empfangenen Verkehrsmeldung können auf mehrere Arten angezeigt werden. Wählen Sie eine der folgenden Optionen: Option Tippen Sie auf die angezeigte Verkehrsmeldung. Von jedem der Bildschirme, der Ihre Der Bildschirm Meldungsdetails erscheint. - Seite 15 T1-Verkehrsmodul | Einführung Element Beschreibung Meldungsbeschreibung Anzeige der Meldungsdetails, darunter: Uhrzeit, zu der die Verkehrsmeldung empfangen bzw. zuletzt aktualisiert wurde. Name der Straße, an der das Ereignis eingetreten ist. Anfangs- und Endort des Ereignisses. > zeigt ein Ereignis von einem Ort zu einem anderen Ort <>...
-
Seite 16: Woran Sehe Ich, Dass Es Eine Umleitungsempfehlung Gibt
T1-Verkehrsmodul | Einführung Woran sehe ich, dass es eine Umleitungsempfehlung gibt? Wenn ein Verkehrsereignis oder eine Freigabe auf einer Route eintritt, wird immer eine Umleitung empfohlen. Die Umleitungsmeldung erscheit in der Statuszeile auf den Bildschirmen, auf denen Ihre Route erscheint. An der Ereignisposition auf den Bildschirmen 3D- und 2D- Karte erscheint ein Umleitungssymbol. -
Seite 17: Verkehrsmeldungen
Wenn eine Umleitung empfohlen wird, erscheint eine der folgenden Meldungen: Meldung Beschreibung Umleitung suchen..Der Navman berechnet eine neue Route. Während der Routenberechnung erscheint der Fortschritt in %. Route neu berechnen..Durch Verlasssen des Bildschirms vor vollständiger Berechnung der neuen Route wird die Operation abgebrochen. -
Seite 18: Wie Kann Ich Meine Route Anzeigen
T1-Verkehrsmodul | Wie kann ich meine Route anzeigen? Wie kann ich meine Route anzeigen? Wenn der T1 aktiviert ist enthalten die Bildschirme, mit denen die berechnete Route angezeigt wird, Verkehrsinformation. Ereignismeldungen und Verkehrssymbole werden angezeigt, wenn sie auftreten. Wenn eine Ereignismeldung Ihre aktuelle Position verdeckt, wird die Karte angepasst, um sowohl die Meldung als auch Ihre Position anzuzeigen. -
Seite 19: Bildschirm 3D-Landkarte
T1-Verkehrsmodul | Wie kann ich meine Route anzeigen? Bildschirm 3D-Landkarte Der Bildschirm 3D-Karte ist entsprechend Ihrer Fahrtrichtung ausgerichtet. Um den Bildschirm 3D-Landkarte anzuzeigen, nachdem eine Route berechnet wurde, drücken Sie um durch die Bildschirme zu blättern. Mit Tippen und Ziehen bewegen Sie sich über die Karte. Tippen Sie auf die Karte, um das Karten-Menü... - Seite 20 T1-Verkehrsmodul | Wie kann ich meine Route anzeigen? Element Beschreibung Informationen ZoomZeigt eine der folgenden Optionen an: Zeit km/h oder mph (Geschwindigkeit) TTG (Reisezeit bis Ziel) DTG (Entfernung zum Ziel) ETA (Voraussichtliche Ankunftszeit). Zum Blättern durch die Optionen tippen. Während einer Multistopp-Tour werden die Zeit zum Fahrtziel, die Distanz zum Fahrtziel und die voraussichtliche Ankunftszeit folgendermaßen angezeigt: Zeit zum Wegpunkt, Distanz zum Wegpunkt und voraussichtliche Ankunftszeit am Wegpunkt.
-
Seite 21: Bildschirm 2D-Karte
Grün - Der Navman empfängt Verkehrsmeldungen, noch nicht abgelaufene Meldungen erscheinen in der Meldungsliste. Orange - Der Navman empfängt keine aktuellen Verkehrsmeldungen; noch nicht abgelaufene Meldungen erscheinen in der Meldungsliste. Grau - Der Navman empfängt keine aktuellen Verkehrsmeldungen; die Meldungsliste ist leer. - Seite 22 T1-Verkehrsmodul | Wie kann ich meine Route anzeigen? Element Beschreibung Informationen Zeigt eine der folgenden Optionen an: Zeit km/h oder mph (Geschwindigkeit) TTG (Reisezeit bis Ziel) DTG (Entfernung zum Ziel) ETA (Voraussichtliche Ankunftszeit). Zum Blättern durch die Optionen tippen. Während einer Multistopp-Tour werden die Zeit zum Fahrtziel, die Distanz zum Fahrtziel und die voraussichtliche Ankunftszeit folgendermaßen angezeigt: Zeit zum Wegpunkt, Distanz zum Wegpunkt und voraussichtliche Ankunftszeit am Wegpunkt.
-
Seite 23: Welche Anderen Aktionen Kann Ich Durchführen
T1-Verkehrsmodul | Welche anderen Aktionen kann ich durchführen? Welche anderen Aktionen kann ich durchführen? In diesem Abschnitt Wie verwende ich das Kartenmenü?..................23 Wie kann ich den Status des Verkehrssystems prüfen? ............25 Wie ändere ich die Verkehrseinstellungen? ...............26 Wie verwende ich das menü landkarte? Mit dem Menü... -
Seite 24: Menüoption
T1-Verkehrsmodul | Welche anderen Aktionen kann ich durchführen? Optionen Menü Landkarte Folgende Optionen stehen im Menü Landkarte zur Auswahl: Menüoption Beschreibung Navigieren zu Berechnet die Route ab der aktuellen Position. Details anzeigen Zeigt den Bildschirm Positionsdetails an, der folgende Möglichkeiten bietet: Details der Position anzeigen Den Punkt zu einer Multistopp-Tour hinzuzufügen Position unter den Favoriten speichern... -
Seite 25: Wie Kann Ich Den Status Des Verkehrssystems Prüfen
T1-Verkehrsmodul | Welche anderen Aktionen kann ich durchführen? Wie kann ich den Status des Verkehrssystems prüfen? Auf dem Bildschirm Tuner Status können Sie den Status des Verkehrssystems anzeigen und die Funkstation ändern, über die Sie die Verkehrmeldungen empfangen. oder Im Abschnitt Tuner werden Name und Frequenz der Funkstation angezeigt, von der die Verkehrsmeldungen gerade empfangen werden. -
Seite 26: Wie Ändere Ich Die Verkehrseinstellungen
T1-Verkehrsmodul | Welche anderen Aktionen kann ich durchführen? Wie ändere ich die Verkehrseinstellungen? oder Gehen Sie wie folgt vor: Wenn Sie... Dann... über Verkehrsmeldungen in der Nähe markieren Sie das Kästchen Benachrichtigung über informiert werden wollen Verkehrsbehinderungen in der Nähe. über Verkehrsmeldungen informiert werden markieren Sie das Kästchen Benachrichtigung nur über wollen, die Ihre aktuelle Route betreffen... -
Seite 27: Verkehr Und Andere Tmc-Ereignisse
T1-Verkehrsmodul | Verkehr und andere TMC-Ereignisse Verkehr und andere TMC- Ereignisse Jedes TMC-Ereignis wird einer der folgenden neun Kategorien zugewiesen. Wenn ein Ereignis gemeldet wird, erscheint eines der folgenden Symbole: Ereignis Umfahrenes Meldungstyp Ereignisbeschreibung Ereignis Gefahr Gefährliche Situation auf der Route, z. B. befinden sich Personen auf der Fahrbahn. -
Seite 28: Support-Informationen
T1-Verkehrsmodul | Support-Informationen Support-Informationen Support für Australien: Support für Europa: Navman Australia Pty Ltd Navman Europe Ltd PO Box 479 4G Gatwick House Gladesville, NSW 2111 Peeks Brook Lane, Horley Australien Surrey RH6 9ST Großbritannien Support: http://support.navman.com Support: http://support.navman.com Website: http://www.navman.com Website: http://www.navman.com... - Seite 32 MN000719A-G...
