- Seite 1 Filterausführung...
-
Seite 2: Inhaltsverzeichnis

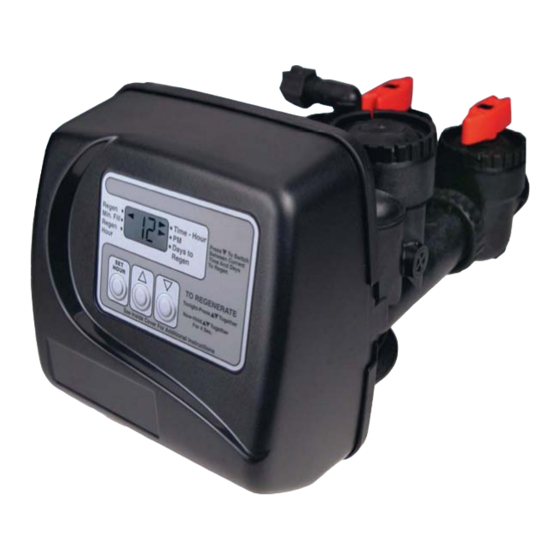

Mädl GBT – Am Hochfeld 3 – 93077 Dünzling Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 Inhaltsverzeichnis 1. Display ..................Seite 3 2. Bedienfeld ................... Seite 3 3. Tastenkombinationen ..............Seite 4-5 4. Grundprogrammierung Ebene 2 .......... -
Seite 3: Display
Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 Nach längerem spannungslosen Zustand des Zentralsteuerventils ist zunächst ca. 30 Sekunden zu warten, erst dann fährt der Kolben in die Ausgangsposition und die Anzeige fordert zur Eingabe der Uhrzeit auf. -
Seite 4: Tastenkombinationen
Mädl GBT – Am Hochfeld 3 – 93077 Dünzling Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 Die Tastenkombinationen im Überblick: SET-Hour + Δ-Taste 2.1. Durch gleichzeitiges Drücken und ca 4-5 Sekunden gedrückt halten (solange bis die Anzeige blinkt) von „SET Hour“ und der Δ (=Pfeil nach... - Seite 5 Mädl GBT – Am Hochfeld 3 – 93077 Dünzling Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 Durch wiederholtes gleichzeitiges Drücken beider Tasten kann die vorzeitige Auslösung der Regeneration/Rückspülung rückgängig gemacht werden. Am Display verschwindet der linke Pfeil bei der Bezeichnung „Regen“...
-
Seite 6: Programmierung Von Filteranlagen
Mädl GBT – Am Hochfeld 3 – 93077 Dünzling Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 3. PROGRAMMIERUNG VON FILTERANLAGEN 3.1. Einstellen der Uhrzeit Drücken von SET HOUR: die Anzeige der Stunden blinkt und kann durch Drücken der Δ und ∇ Tasten verändert werden. -
Seite 7: Programmierung Von Filterventilen
Mädl GBT – Am Hochfeld 3 – 93077 Dünzling Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 Bitte beachten Sie bei der Auswahl der Programme, ob die geeigneten Injektoren eingesetzt sind. Mehr dazu im Ausrüster-Manual (auf Anfrage). 3.2.3 Programmierung von Filterventilen Haben Sie im vorigen Schritt 3.2.2. -
Seite 8: Auswahl Der Netzfrequenz
Mädl GBT – Am Hochfeld 3 – 93077 Dünzling Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 Nach der Auswahl bestätigen Sie mit der SET HOUR-Taste und gelangen zum nächsten Menüpunkt 3.2.5 Auswahl der Netzfrequenz Die Auswahl der richtigen Netzfrequenz ist wichtig, damit der Zeitgeber richtig getaktet wird. -
Seite 9: Auswahl Differenzdruckgeber
Mädl GBT – Am Hochfeld 3 – 93077 Dünzling Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 3.2.6 Auswahl Differenzdruckgeber Wenn kein Differenzdruckgeber angeschlossen ist, werden Änderungen ignoriert. Sie können mit der Clock Hour-Taste quittieren und die Programmierung dieser Ebene ist nun abgeschlossen. -
Seite 10: Einstellen Der Uhrzeit Der Rückspülung
Mädl GBT – Am Hochfeld 3 – 93077 Dünzling Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 3.3. Programmierebene 1 - Filterventile In dieser Programmierebene werden der heutige Wochentag, die Uhrzeit und das Rückspülintervall eingegeben. Haben Sie in der vorherigen Ebene 2 als Rückspülintervall den Wochentagzyklus gewählt, so können Sie hier nun den Wochentag angeben, an dem rückgespült... -
Seite 11: Eingabe Des Heutigen Wochentages
Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 3.3.2 Eingabe des heutigen Wochentages hier stellen sie den heutigen Wochentag ein. Das ist dann relevant, wenn Sie in der Programmierebene 2 die Rückspülung an einem Wochentag festgelegt haben. -
Seite 12: Eingabe Der Wochentage/Der Intervalle Der Rückspülung
Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 3.3.3 Eingabe der Wochentage/der Intervalle der Rückspülung Je nachdem, welche Option Sie in der Programmierebene 2 eingegeben haben, z.B. „99“ für Tagesintervall bzw. „7“ für Wochentagsintervall können Sie in diesem Menü... - Seite 13 Mädl GBT – Am Hochfeld 3 – 93077 Dünzling Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 3.3.3.2 Wochentagintervall Haben Sie in der Programmierebene 2 das Wochentagintervall gewählt, so können Sie hier nun mit den Pfeiltasten den Wochentag oder die Wochentage wählen, an denen die Rückspülung erfolgen soll.
-
Seite 14: Technische Beschreibung Des Ventils
Mädl GBT – Am Hochfeld 3 – 93077 Dünzling Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 5. ALLGEMEINE BESCHREIBUNG DES VENTILS 5.1. Warn- und Sicherheitshinweise - Das Ventil ist nicht ausgelegt schwere Gewichte zu tragen. Die Filteranlage ist am Filterkörper zu sichern und nicht am Ventil. -
Seite 15: Technische Daten
Mädl GBT – Am Hochfeld 3 – 93077 Dünzling Tel.: 09453/997343 Fax.: 09453/997344 Mail: info.gbt@wasseraufbereitungsseiten.de PROGRAMMIER- UND BEDIENUNGSANLEITUNG CLACK TC 1 5.2. Technische Daten Nenndurchfluss 1“-Ventil 6132 ltr/h = 102,2 ltr/min bei Nenndruck 1,03 bar (15psig) 1620 gph = 27 gpm Rückspülleistung 1“-Ventil...
