METRIFUL MD-21 Benutzerhandbuch
Inhaltszusammenfassung für METRIFUL MD-21
- Seite 1 METRIFUL MD-21 BENUTZERHANDBUCH FÜR DAS CO -MESSGERÄT ... METER GEBRUIKERSHANDLEIDING ........
-
Seite 3: Inhaltsverzeichnis
DE • INHALTSVERZEICHNIS EINFÜHRUNG....................4 TEILEVERZEICHNIS..................4 SICHERHEITSINFORMATIONEN..............5 PRODUKTDIAGRAMM..................6 VOR DER VERWENDUNG DES MESSGERÄTES..........7 Montage und Einrichtung................7 Tipps zur Positionierung................7 BENUTZUNG DES MESSGERÄTES..............8 Ablesen der Anzeige..................8 Bedienung der Tasten...................8 Display-Symbole...................9 Dimmen des Displays...................9 Luftqualität-Leuchtanzeige.................10 Alarmfunktion....................10 Stummschalten des Alarmtons..............11 Einschalten / Ausschalten................11 ... -
Seite 4: Einführung
EINFÜHRUNG Vielen Dank, dass Sie sich für das Kohlendioxid-Messgerät Metriful MD-21 entschieden haben. Nutzen Sie das MD-21 zur Beurteilung der Belüftungseffektivität in Ihrem Haus, Büro oder Klassenzimmer. Eine bessere Belüftung hilft bei der Risikoreduzierung hinsichtlich von CO Beschwerden und der Übertragung von Viren. -
Seite 5: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN WARNUNG: Dieses Produkt ist nur zum Einsatz in normalen Wohnräumen bestimmt. Es dient nicht zur Erfassung von Erstickungsgefahren durch Kohlendioxid (CO ) oder andere Gase. DIESES PRODUKT BITTE NICHT in Situationen verwenden, in denen • sein Ausfall Verletzungen oder den Tod nach sich ziehen könnte. DIESES PRODUKT BITTE NICHT in kommerziellen oder industriellen •... -

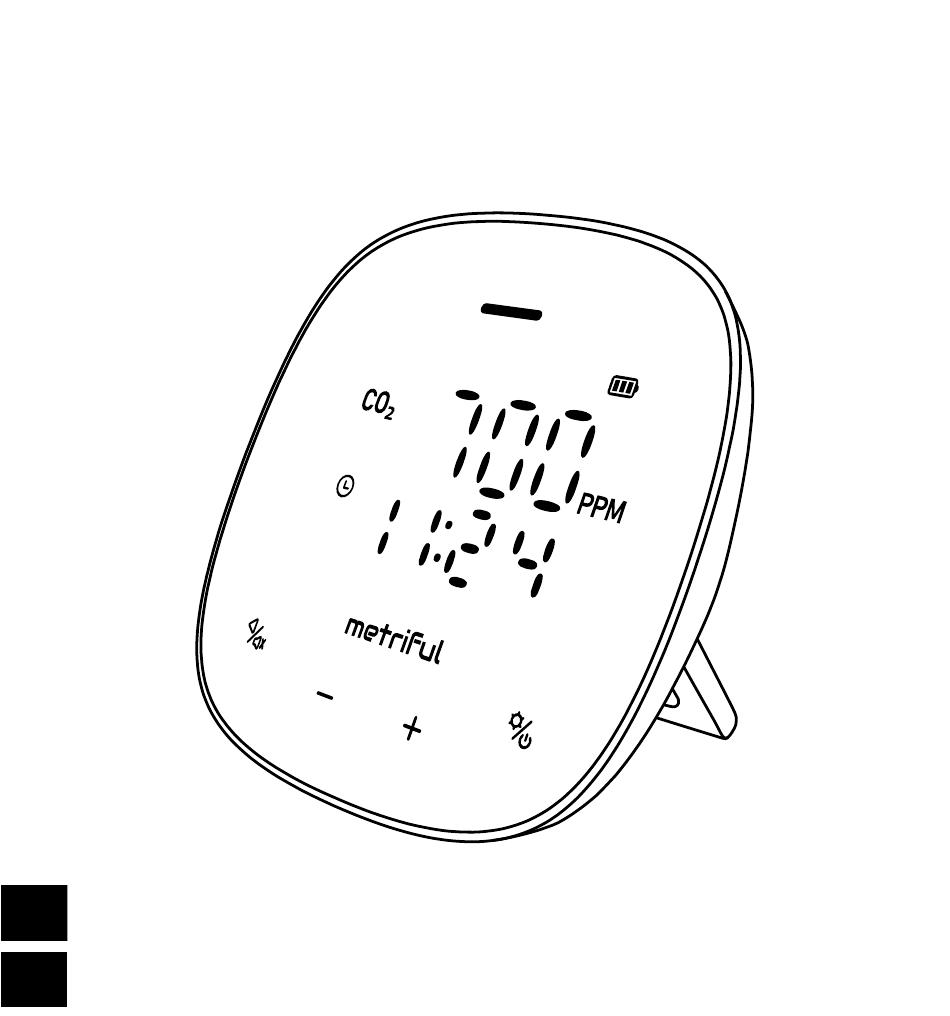

Seite 6: Produktdiagramm
PRODUKTDIAGRAMM Luftqualitätsanzeige Anzeigebereich Taste 4 Taste 1 Eingabe / Dimmen / Zurück / Stumm Einschalten Taste 2 Taste 3 Minus / Links Plus / Rechts Frontansicht Entlüftung Micro-USB-Buchse Stütze Seitenansicht... -
Seite 7: Vor Der Verwendung Des Messgerätes
VOR DER VERWENDUNG DES MESSGERÄTES Montage und Einrichtung 1. Stecken Sie den Stütze in die zwei Löcher auf der Rückseite des Messgerätes. Schieben Sie den Stütze aufwärts, um ihn zu fixieren. 2. Entfalten Sie das USB-Kabel und glätten Sie es. Stecken Sie den Micro- USB-Stecker in die USB-Buchse des Messgerätes. -
Seite 8: Benutzung Des Messgerätes
BENUTZUNG DES MESSGERÄTES Ablesen der Anzeige Das Messgerät misst automatisch alle fünf Sekunden den CO -Gehalt. Die gemessene CO -Konzentration, die Uhrzeit und das Datum werden auf dem Display auf zwei Informationsseiten angezeigt. Drücken Sie zum Wechseln zwischen den beiden Seiten der Informationsanzeige die Tasten + und –... -
Seite 9: Display-Symbole
Display-Symbole Kohlendioxid MAX Der MAX-CO -Schwellenwert Einstellungsmodus Der MIN-CO -Schwellenwert Uhrzeit oder Uhrzeit und „Nicht stören“-Einstellungen Datum Alarm ist stumm geschaltet Batteriestatusanzeige: Grün 60% - 100% -Konzentration in ppm Gelb 20% - 60% (Anzahl der CO -Moleküle pro Rot 0% - 20% Million Luftmoleküle) Blinklicht USB-Ladebuchse Dimmen des Displays... -
Seite 10: Luftqualität-Leuchtanzeige
Luftqualität-Leuchtanzeige Die Lichtfarbe bietet ein einfaches und intuitives Warnsystem. Luftqualität Status Bedeutung Leuchtfarbe Konzentration* -Gehalt ist Weniger als Green akzeptabel 800 ppm Maßnahme erforderlich. Lüften Sie den Raum Yellow Mittel 800 – 1200 ppm oder reduzieren Sie die Anzahl der Anwesenden Dringend lüften. -
Seite 11: Stummschalten Des Alarmtons
Stummschalten des Alarmtons Unterbrechen oder beenden Sie den Alarmton nach Bedarf durch Drücken der Taste 1. ➔ Das Stummschaltsymbol erscheint auf dem Display. Drücken Sie zum Aktivieren des Alarmtons erneut Taste 1. ➔ Das Stummschaltsymbol verschwindet vom Display. Der Ton wird täglich automatisch für eine „Nicht stören“-Phase stumm geschaltet. -
Seite 12: Messgerät-Einstellungen
MESSGERÄT-EINSTELLUNGEN Aktivieren Sie den Einstellungsmodus, indem Sie gleichzeitig zwei Sekunden lang die Tasten 1 und 4 drücken. Es gibt vier Einstellungsseiten: CO Warnstufe, Uhrzeit und Datum, Nicht stören und Manuelle Kalibrierung. Ändern Sie die Seite mit den Schaltflächen + und – Verlassen Sie den Einstellungsmodus und kehren Sie zu den Hauptseiten der Informationsanzeige zurück, indem Sie wiederholt auf die Taste 1 (Zurück- Taste) drücken. - Seite 13 MAX-CO Level Uhrzeit MIN-CO Level Datum (MM-TT) Einstellungen der Zeit- und -Warnstufe Datumseinstellungen Startzeit Endzeit Sperr-Code „Nicht stören“-Einstellungen Manuelle Kalibrierung Einstellungen...
-
Seite 14: Änderung Der „Nicht Stören"-Phase
Änderung der „Nicht stören“-Phase Der CO -Alarmton wird während der täglichen „Nicht stören“-Phase automatisch stumm geschaltet. Der Zeitraum wird durch eine Startzeit und eine Endzeit definiert. Werkseitig ist der Beginn auf 22:00 Uhr und das Ende auf 08:00 Uhr eingestellt. 1. -
Seite 15: Änderung Der Co -Warnstufen
Änderung der CO -Warnstufen Der jeweilige Status des Gerätealarms und der Luftqualitätskontrollleuchte werden durch zwei CO -Alarmschwellenwerte, MIN und MAX, wie folgt definiert: Status der Statusabhängige Bewertung Luftqualität Warnung unterhalb von MIN Keine Statusanzeige zwischen MIN und MAX Mittel Anzeige blinkt Alarm ertönt und Anzeige oberhalb von MAX Schlecht... -
Seite 16: Kalibrierung Des Messgerätes
KALIBRIERUNG DES MESSGERÄTES Das Messgerät erfasst mittels eines präzisen Infrarotsensors winzige Veränderungen des CO -Gehalts der Luft. Es kombiniert die gemessene Veränderung mit einem bekannten Ausgangswert, um den absoluten Konzentrationswert zu ermitteln: -Konzentration = Basislinienwert + Messung ändern (absoluter Wert) (420 ppm) Frische Außenluft liefert einen zuverlässigen Ausgangswert nahe an 420 ppm. - Seite 17 3. Stellen Sie das Messgerät an der frischen Luft auf: vorzugsweise im Freien oder an einem offenen Fenster. 4. Drücken und halten Sie die Tasten 1 und 4 gleichzeitig für 2 Sekunden. ➔ Das Messgerät wechselt in den Einstellungsmodus. 5. Drücken Sie dreimal +, um zur Seite mit den Einstellungen für die manuelle Kalibrierung zu gelangen (Anzeige „CAL“).
-
Seite 18: Problembehandlung
PROBLEMBEHANDLUNG Problem Lösung Stellen Sie sicher, dass das USB-Kabel angeschlossen ist und mit Strom versorgt wird. Falls das Display abgedunkelt war: Wecken Sie es durch Datenanzeigebil kurzes Drücken der Taste 4. dschirm bleibt Falls das Messgerät zur Aufbewahrung ausgeschaltet ist: leer. -
Seite 19: Informationen Über Co
• Zur Vermeidung von CO -Beschwerden: weniger als 1000 ppm Zur Verringerung einer Virenübertragung über die Luft: weniger als 800 ppm • Lüften Sie den Raum immer mit Außenluft; lassen Sie verbrauchte Raumluft nicht zurückfließen. Weiterführende Informationen finden Sie auf www.metriful.com... -
Seite 20: Technische Daten
TECHNISCHE DATEN Anforderungen an die Typ-A-Buchse, USB 2.0 oder höher USB-Steckdose (5 V DC, 500 mA oder mehr) Lithium-Ionen, 1000 mAh Akku (intern, wiederaufladbar) Akku-Laufzeit 9 Stunden* Akku-Aufladezeit 3 Stunden* Akzeptabler 5°C – 40°C Temperaturbereich -Sensortyp Nicht-dispersives Infrarot (NDIR) -Sensorreichweite 420 –... -
Seite 21: Produktgarantie
PRODUKTGARANTIE Diese Garantie gilt zusätzlich zu Ihren gesetzlichen oder juristischen Ansprüchen und beeinträchtigt diese in keiner Weise. Der Hersteller gewährt auf dieses Produkt eine Garantie von zwölf Monaten ab dem Ersterwerbsdatum. Fällt das Produkt aufgrund von Material- oder Verarbeitungsfehlern aus, wird es innerhalb dieses Zeitraums kostenlos ersetzt, erstattet oder repariert. -
Seite 22: Vorsichtsmassnahmen Und Wartung
Weitere Informationen erhalten Sie auf www.metriful.com EU-Bevollmächtigter: TerrainQ Market Access Ltd. 33 Nikolaou I. Nikolaidi Ave., KS Tower, 8010 Paphos, Zypern. Version 1.0 © 2022 Metriful Ltd. Metriful ist eine in der EU, dem Vereinigten Königreich und anderen Ländern eingetragene Marke von Metriful Ltd. - Seite 23 Notizen...
