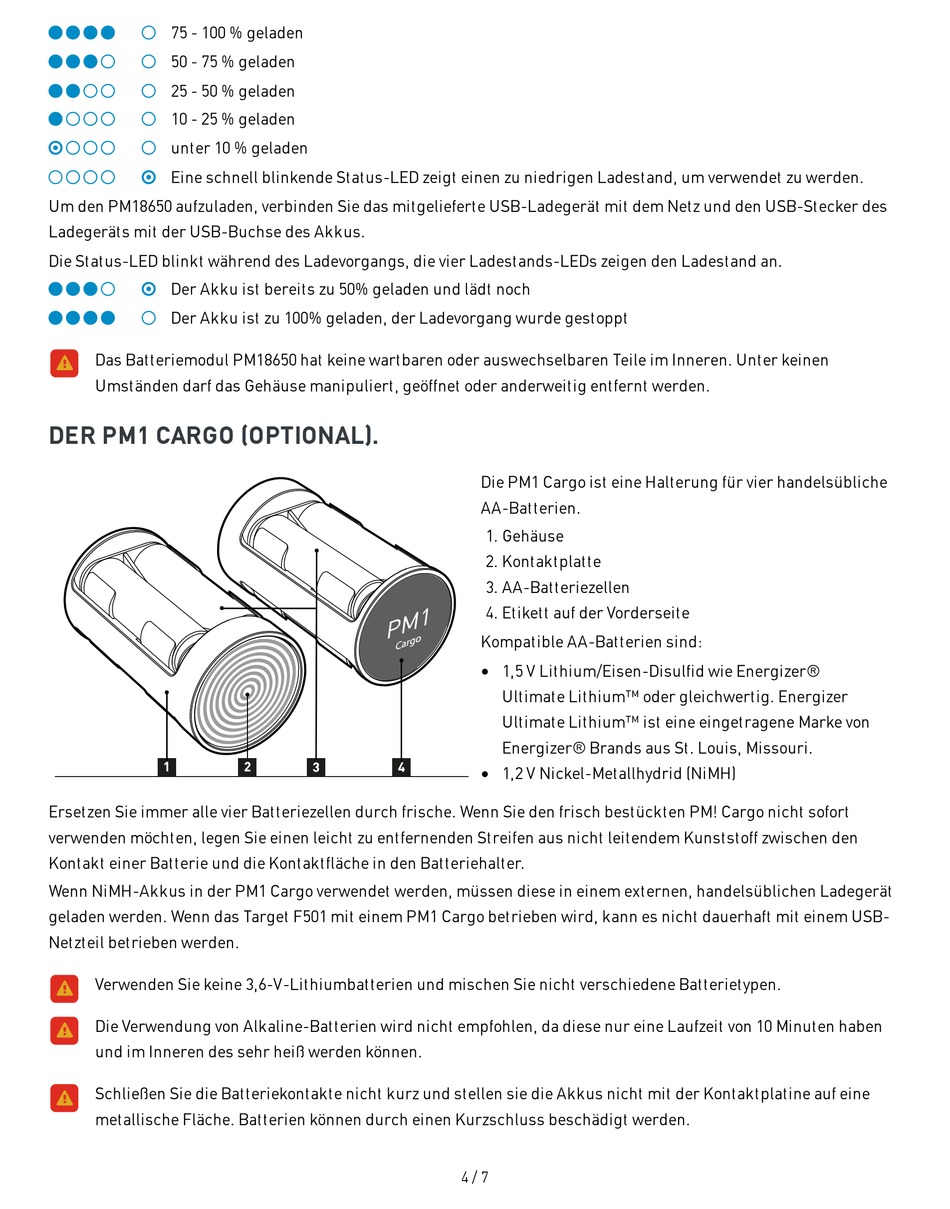

Target F501 Kurzanleitung Seite 4
75 - 100 % geladen
50 - 75 % geladen
25 - 50 % geladen
10 - 25 % geladen
unter 10 % geladen
Eine schnell blinkende Status-LED zeigt einen zu niedrigen Ladestand, um verwendet zu werden.
Um den PM18650 aufzuladen, verbinden Sie das mitgelieferte USB-Ladegerät mit dem Netz und den USB-Stecker des
Ladegeräts mit der USB-Buchse des Akkus.
Die Status-LED blinkt während des Ladevorgangs, die vier Ladestands-LEDs zeigen den Ladestand an.
Der Akku ist bereits zu 50% geladen und lädt noch
Der Akku ist zu 100% geladen, der Ladevorgang wurde gestoppt
Das Batteriemodul PM18650 hat keine wartbaren oder auswechselbaren Teile im Inneren. Unter keinen
Umständen darf das Gehäuse manipuliert, geöffnet oder anderweitig entfernt werden.
DER PM1 CARGO (OPTIONAL).
Ersetzen Sie immer alle vier Batteriezellen durch frische. Wenn Sie den frisch bestückten PM! Cargo nicht sofort
verwenden möchten, legen Sie einen leicht zu entfernenden Streifen aus nicht leitendem Kunststoff zwischen den
Kontakt einer Batterie und die Kontaktfläche in den Batteriehalter.
Wenn NiMH-Akkus in der PM1 Cargo verwendet werden, müssen diese in einem externen, handelsüblichen Ladegerät
geladen werden. Wenn das Target F501 mit einem PM1 Cargo betrieben wird, kann es nicht dauerhaft mit einem USB-
Netzteil betrieben werden.
Verwenden Sie keine 3,6-V-Lithiumbatterien und mischen Sie nicht verschiedene Batterietypen.
Die Verwendung von Alkaline-Batterien wird nicht empfohlen, da diese nur eine Laufzeit von 10 Minuten haben
und im Inneren des sehr heiß werden können.
Schließen Sie die Batteriekontakte nicht kurz und stellen sie die Akkus nicht mit der Kontaktplatine auf eine
metallische Fläche. Batterien können durch einen Kurzschluss beschädigt werden.
Die PM1 Cargo ist eine Halterung für vier handelsübliche
AA-Batterien.
1. Gehäuse
2. Kontaktplatte
3. AA-Batteriezellen
4. Etikett auf der Vorderseite
Kompatible AA-Batterien sind:
1,5 V Lithium/Eisen-Disulfid wie Energizer®
Ultimate Lithium™ oder gleichwertig. Energizer
Ultimate Lithium™ ist eine eingetragene Marke von
Energizer® Brands aus St. Louis, Missouri.
1,2 V Nickel-Metallhydrid (NiMH)
4 / 7
